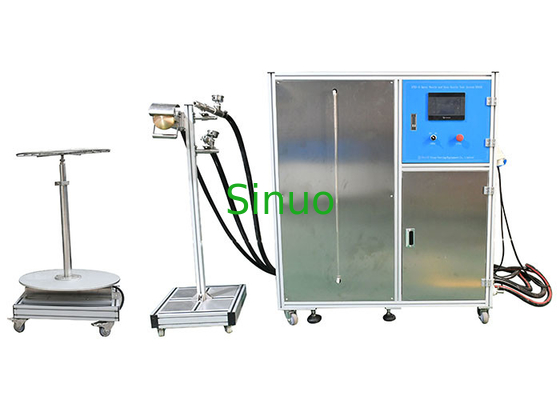

IEC 60529 IPX3 ถึง IPX6 หัวฉีดสเปรย์อุปกรณ์ทดสอบหัวฉีด
ภาพรวมของระบบ:
ระบบทดสอบนี้ใช้เพื่อตรวจสอบประสิทธิภาพการป้องกันของตัวเครื่องสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ซีล และโคมไฟใต้น้ำที่ฉีดน้ำในระดับ IPX3, IPX4, IPX5 และ IPX6
หัวฉีดสเปรย์ IPX3~IPX6 และระบบทดสอบหัวฉีดของท่อช่วยให้แน่ใจว่าความเร็วของสเปรย์น้ำถึงค่ามาตรฐานที่กำหนดโดยการควบคุมการไหลของน้ำ ตัวเครื่องถูกฉีดพ่นจากทุกทิศทางที่ทำได้ด้วยกระแสน้ำจากหัวฉีดทดสอบมาตรฐานดังที่แสดงใน IEC 60529:2013 รูปที่ 5 และ 6
ประกอบด้วยตัวยึดหัวฉีด แท่นหมุน ระบบจ่ายน้ำอัจฉริยะและระบบควบคุม หัวฉีดพ่น IPX3/4 หนึ่งหัว หัวฉีดท่อ IPX5 หนึ่งหัว และหัวฉีดท่อ IPX6 หนึ่งหัว
ระบบจ่ายน้ำอัจฉริยะและระบบควบคุมประกอบด้วยถังจ่ายน้ำ ระบบจ่ายน้ำ และระบบควบคุมการไหลของน้ำทดสอบควบคุมโดย PLC, ตัวแปลงความถี่ และเซ็นเซอร์การไหลของกังหันอัตราการไหลของการทดสอบตามข้อกำหนดมาตรฐานเป็นค่าเริ่มต้นในระบบควบคุม ตราบใดที่ผู้ปฏิบัติงานเลือกระดับการทดสอบการกันน้ำบนหน้าจอสัมผัส การทดสอบก็สามารถทำได้และสามารถกำหนดอัตราการไหลของการทดสอบโดยผู้ปฏิบัติงานได้
พารามิเตอร์ทางเทคนิค:
| สิ่งของ | ข้อมูลจำเพาะ | |
| แหล่งจ่ายไฟสำหรับอุปกรณ์นี้ | สามเฟส AC 380V, 50Hz, 4KW | |
| แหล่งจ่ายไฟสำหรับตัวอย่าง | AC220V, 16A | |
| LWGYD-4 เซ็นเซอร์อัตราการไหล | ช่วงการไหล: 0.667-4.167 L/min, เอาต์พุตพัลส์ | |
| ปั้มน้ำขนาดใหญ่ |
ยี่ห้อ South รุ่น: CHL8-50, 380VAC, 50Hz, 2.2kw ระดับการป้องกัน: IP55 ชั้นฉนวน: F |
|
| ช่วงการทดสอบรหัส IP | การทดสอบหัวฉีดท่อ IPX5, การทดสอบหัวฉีดท่อ IPX6, การทดสอบหัวฉีดสเปรย์ IPX3/4 | |
|
หัวฉีดพ่น IPX3/4
|
จำนวนรูสเปรย์ | 121 ชิ้น เส้นผ่านศูนย์กลางรู: φ0.5mm |
| ทดสอบโฟลว์ | 10±0.5 ลิตร/นาที | |
| เวลาทดสอบ | ตั้งค่าตามมาตรฐานการทดสอบ (ช่วง 1-9999 วินาที) หน่วยคือ: วินาที | |
| ทดสอบความดัน | 50-150kPa | |
| IPX5 | เส้นผ่านศูนย์กลางการเปิดหัวฉีด | 6.3mm |
| ทดสอบโฟลว์ | 12.5±0.625L/นาที | |
| เวลาทดสอบ | ตั้งค่าตามมาตรฐานการทดสอบ (ช่วง 1-9999 วินาที) หน่วยคือ: วินาที | |
| ทดสอบความดัน | ปรับ IPX5 ประมาณ 30kpa ตามการไหลของน้ำที่กำหนด | |
| ระยะทดสอบ | ระยะห่างจากหัวฉีดถึงพื้นผิวตรงกลางของแท่นหมุน มาตรฐานต้องใช้ 2.5-3m | |
| IPX6 | เส้นผ่านศูนย์กลางการเปิดหัวฉีด | 12.5mm |
| ทดสอบโฟลว์ | 100±5L/นาที | |
| เวลาทดสอบ | ตั้งค่าตามมาตรฐานการทดสอบ (ช่วง 1-9999 วินาที) หน่วยคือ: วินาที | |
| ทดสอบความดัน | ปรับ IPX6 ประมาณ 100kpa ตามการไหลของน้ำที่กำหนด | |
| ระยะทดสอบ | ระยะห่างจากหัวฉีดถึงพื้นผิวตรงกลางของแท่นหมุน มาตรฐานต้องใช้ 2.5-3m | |
| เครื่องเล่นแผ่นเสียง | 1-5r / นาทีสามารถตั้งค่าได้ | |
| ควบคุม | PLC และหน้าจอสัมผัสขนาด 7” | |
