IEC 60529 IPX3 ~ 4 หลอดสั่นอุปกรณ์ทดสอบการฉีดพ่นน้ำ
การแนะนำสินค้า

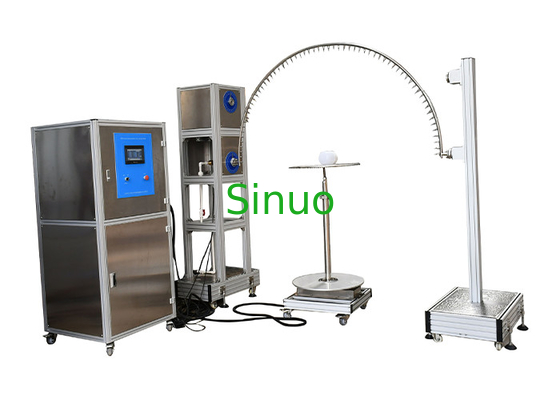

ระบบทดสอบหลอดสั่น IPX3~4 ได้รับการออกแบบและผลิตตามมาตรฐาน IEC60529:2013ใช้สำหรับทดสอบระดับกันน้ำ IPX3/IPX4 ของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์
ชุดระบบทดสอบหลอดสั่น IPX3 ~ 4 ชุดสมบูรณ์ประกอบด้วยชุดอุปกรณ์แกว่งหลอดสั่นชุดเดียว ชุดหลอดสั่น 1 ชุด (R200-R1600mm) เครื่องเล่นแผ่นเสียง และตู้จ่ายน้ำอัจฉริยะและตู้ควบคุม
ตู้จ่ายน้ำอัจฉริยะและตู้ควบคุมประกอบด้วยถังจ่ายน้ำ ปั๊มน้ำ และระบบควบคุมการไหลของน้ำทดสอบควบคุมโดย PLC, ตัวแปลงความถี่ และเซ็นเซอร์การไหลของกังหันอัตราการไหลของการทดสอบตามข้อกำหนดมาตรฐานเป็นค่าเริ่มต้นในระบบควบคุม ตราบใดที่ผู้ปฏิบัติงานเลือกระดับการทดสอบการกันน้ำบนหน้าจอสัมผัส การทดสอบก็สามารถทำได้และสามารถกำหนดอัตราการไหลของการทดสอบโดยผู้ปฏิบัติงานได้
พารามิเตอร์ทางเทคนิค:
| ไม่. | สิ่งของ | พารามิเตอร์ |
| 1 | LWGYD-4 เซ็นเซอร์อัตราการไหล | ช่วงการไหล: 0.667-4.167 L/min, เอาต์พุตพัลส์ |
| 2 | ปั๊มน้ำขนาดเล็ก |
ยี่ห้อ South รุ่น: CHL2-40, 380VAC, 50Hz, 0.55kw ระดับการป้องกัน: IP55 ชั้นฉนวน: F |
| 3 | รัศมีของหลอดสั่น | มาพร้อมกับ R200, R400, R600 R800, R1000, R1200, R1400, R1600mm oscillating tubes ทำจากสแตนเลส |
| 4 | เส้นผ่านศูนย์กลางภายในของหลอดสั่น | Φ18mm |
| 5 | รูเข็ม | เส้นผ่านศูนย์กลางภายใน: Φ0.4มม. ระยะห่างระหว่างรูเพื่อนบ้านสองรูแต่ละรูคือ 50 มม. การไหลของแต่ละรูคือ 0.07±0.0035 ลิตร/นาที |
| 6 | รวมมุมของสองรู | IPX3: 120 °;IPX4:180° |
| 7 | มุมสวิงหลอดสั่น |
0 ~ 350 ° (สูงสุด ±175 °) สามารถตั้งค่าล่วงหน้าได้ (หมายเหตุ: มาตรฐานต้องใช้ IPX3: 120 °; IPX4: 360 ° แต่เนื่องจากมีแผ่นเสียงอยู่ใต้หลอดสั่นในระหว่างการทดสอบ ดังนั้น 360 °จึงไม่สามารถทำได้ในระหว่างการทดสอบจริง หากไม่มีเครื่องเล่นแผ่นเสียง ก็สามารถทำได้ 360°) |
| 8 | ความเร็วสวิงหลอดสั่น |
IPX3:4 วินาที/ครั้ง (2*±60°); IPX4:12 วินาที/ครั้ง (2*±180°) |
| 9 | ทดสอบโฟลว์ | สามารถตั้งค่าได้ตามขนาดของการสั่นและจำนวนรูเข็ม (0.07 L/minX ต่อรู) ตามมาตรฐาน IEC 60529 |
| 10 | เวลาทดสอบ | สามารถตั้งค่าล่วงหน้าได้ 1-9999S ตั้งเวลาทดสอบตามข้อกำหนดมาตรฐานของ IEC 60529 |
| 11 | ความเร็วของแผ่นเสียง | 1-5r / นาทีสามารถตั้งค่าได้ |
| 11 | ข้อกำหนดของเว็บไซต์ |
ห้องทดสอบกันน้ำ IP เฉพาะ พื้นดินควรเรียบพร้อมไฟส่องสว่าง ด้วยฟังก์ชั่นการไหลเข้าและการระบายน้ำที่ดี การติดตั้งภาคพื้นดิน |
| 12 | การควบคุมไฟฟ้า | PLC และหน้าจอสัมผัส |
| 13 | แหล่งจ่ายไฟสำหรับอุปกรณ์นี้ | สามเฟส AC 380V, 50Hz, 4KW |
| 14 | แหล่งจ่ายไฟสำหรับตัวอย่าง | AC220V, 16A |
