| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L / C, T / T, Wester N Union, MoneyGram |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

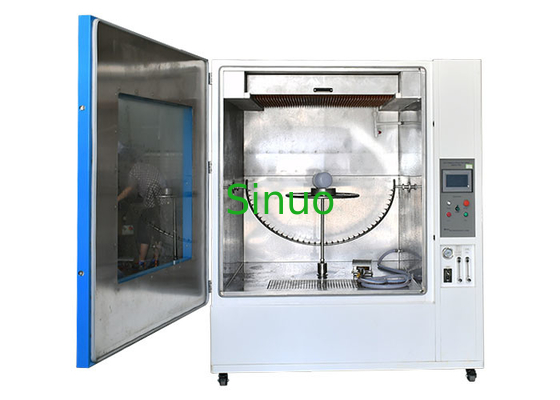

IEC 60529 องศาการป้องกันรหัส IP ที่ครอบคลุม IPX1 ~ 4 ห้องทดสอบ
การแนะนำสินค้า
ห้องทดสอบระดับการกันน้ำได้รับการออกแบบและผลิตตามข้อกำหนดของ IEC 60529: 2013 IPX1, IPX2, IPX3 และ IPX4ใช้สำหรับทดสอบผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า โคมไฟ ตู้ไฟฟ้า ส่วนประกอบไฟฟ้า รถยนต์ รถจักรยานยนต์ และคุณสมบัติทางกายภาพและส่วนประกอบอื่นๆ ของชิ้นส่วนและส่วนประกอบภายใต้สภาพอากาศจำลองหลังจากการทดสอบ จะตัดสินว่าประสิทธิภาพของผลิตภัณฑ์เป็นไปตามข้อกำหนดหรือไม่ เพื่ออำนวยความสะดวกในการออกแบบ ปรับปรุง ยืนยัน และตรวจสอบผลิตภัณฑ์จากโรงงาน
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | SN4413-1400 |
| ภายในห้อง | 1400mm*1400mm*1400mm |
| ห้องด้านนอก | ประมาณ1900mm*1560mm*2400mm |
| วัสดุภายนอกห้อง | สเปรย์ทรีทเม้นท์ กระชับ สวยเรียบเนียน |
| วัสดุภายในห้อง | แผ่นสแตนเลสคุณภาพสูง |
| น้ำหนัก | ประมาณ 300KG |
| เครื่องเล่นแผ่นเสียง | |
| ความเร็วในการหมุน | ปรับได้ 1 ~ 5 รอบต่อนาที |
| เส้นผ่านศูนย์กลางจานเสียง | 600mm |
| ความสูงของแผ่นเสียง | ปรับความสูงได้: 200mm |
| ความจุแบริ่งจานเสียง | แม็กซ์20KG |
| ฟังก์ชันแผ่นเสียง |
แผ่นเสียง IPX1 แบบขนาน IPX2 สามารถบรรลุ 15° โดยการเพิ่มอุปกรณ์เอียงบนเครื่องเล่นแผ่นเสียง แผ่นเสียง IPX3/4 สามารถหมุนได้ 360° |
| IPX1/2 หยด | |
| เส้นผ่านศูนย์กลางรูหยด | φ0.4 mm |
| ระยะห่างรูรับแสงหยด | 20 มม. |
| IPX1, IPX2 ความเร็วหยด (การไหลของน้ำ) |
1 +0.5 0 มม./นาที (IPX1) 3 +0.5 0 มม./นาที (IPX2) |
| พื้นที่หยด | 1000X1000 มม. |
| ระยะห่างระหว่างกล่องหยดกับตัวอย่าง | 200 มม. |
| IPX3/4 หลอดสั่น | |
| หลอดสั่น | R600 มม. |
| ระยะห่างระหว่างตัวอย่างหัวฉีด | ภายใน 200mm |
| สเปรย์ระยะห่างรูรับแสง | 50 มม. |
| มุมสวิงหลอดสั่น |
±60° (IPX3), ประมาณ ±160°(IPX4) (หมายเหตุ: มาตรฐานต้องใช้ IPX3: 120 °; IPX4: 360 ° แต่เนื่องจากมีแผ่นเสียงอยู่ใต้หลอดสั่นในระหว่างการทดสอบ ดังนั้น 360 °จึงไม่สามารถทำได้ในระหว่างการทดสอบจริง หากไม่มีเครื่องเล่นแผ่นเสียง ก็สามารถทำได้ 360°) |
| มุมระหว่างสองรู |
120 ° (IP3) 180 ° (IP4) |
| รูเข็ม | φ0 .4 มม. |
| ความเร็วสั่น | IPX3: 15 ครั้ง / นาที;IPX4: 5 ครั้ง/นาที |
| การไหลของน้ำแต่ละหลุม | 0.07 ลิตร/นาที +5% |
| แรงดันสเปรย์ | 80-150Kpa |
| หัวฉีดสเปรย์ IPX3/4 | |
|
รูหัวฉีด |
121 รู Ф0.5mm 1 รูตรงกลาง 1 วงกลมใน 12 รู ที่ระยะพิทช์ 30 องศา 4 วงกลมรอบนอก 24 รู ที่ระยะพิทช์ 15° |
| การไหลของน้ำ | 10L (นาที) |
| หัวฉีดสเปรย์ เส้นผ่านศูนย์กลางทรงกลม | 102 มม. |
| วัสดุโล่เคลื่อนย้าย | เหล็กกล้าไร้สนิม |
| วัสดุหัวฉีดสเปรย์ | ทองเหลือง |
| วัสดุที่จับและวาล์ว | สแตนเลส 304 |
| เกจวัดแรงดันที่กำหนด | 0~0.6MPa |
| แรงดันน้ำฉีด | 50～150(kpa) |
| ระบบควบคุมไฟฟ้า | |
| คอนโทรลเลอร์ | คอนโทรลเลอร์ LCD แบบสัมผัส |
| เวลาทดสอบ | 1-999,999 นาที (ตั้งค่าได้) |
| การควบคุมแผ่นเสียง | มอเตอร์ลดลง ความเร็วคงที่ |
| การควบคุมการสั่น | สเต็ปปิ้งมอเตอร์ สวิงหลอดสั่นมั่นคง |
| การควบคุมการไหลและแรงดัน | ใช้วาล์วแบบแมนนวลเพื่อควบคุมการไหลและแรงดัน โรตามิเตอร์แบบแก้วเพื่อระบุการไหล เกจวัดแรงดันสปริงตัวเรือนสแตนเลสเพื่อระบุแรงดัน |
| ใช้สิ่งแวดล้อม | |
| อุณหภูมิโดยรอบ | RT10~35℃ (อุณหภูมิเฉลี่ยภายใน 24H≤28℃) |
| ความชื้นในสิ่งแวดล้อม | ≤85%RH |
| แหล่งจ่ายไฟ | 220V 50HZ เฟสเดียวสามสาย + สายกราวด์ป้องกันความต้านทานกราวด์ของสายกราวด์ป้องกันน้อยกว่า4Ω;ผู้ใช้จำเป็นต้องกำหนดค่าสวิตช์ลมหรือไฟฟ้าด้วยความจุที่สอดคล้องกันสำหรับอุปกรณ์ที่ไซต์การติดตั้ง และสวิตช์นี้ต้องเป็นอิสระและเฉพาะสำหรับการใช้งานอุปกรณ์นี้ |
| พลัง | ประมาณ3KW |
| ระบบป้องกัน | การรั่วไหล, ไฟฟ้าลัดวงจร, การขาดแคลนน้ำ, การป้องกันความร้อนสูงเกินไปของมอเตอร์, การแจ้งเตือน |
