| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 1 เดือน |
| วิธีการชำระเงิน: | L / C, T / T, Wester N Union, MoneyGram |
| ความสามารถในการจัดหา: | 5 ชุดต่อเดือน |

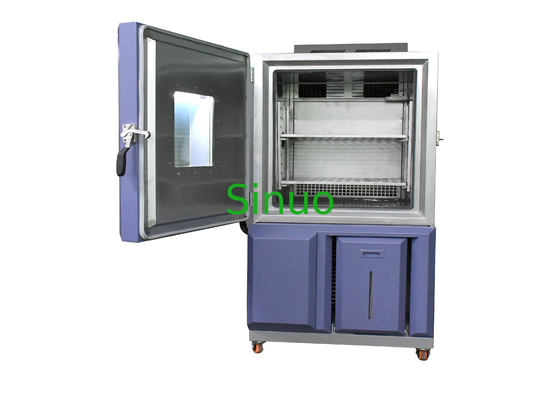

IEC 60068-2-78 ห้องทดสอบสภาพอากาศและความชื้น
ภาพรวมผลิตภัณฑ์
ห้องทดสอบอุณหภูมิและความชื้นนี้เหมาะสำหรับการกำหนดความสามารถในการปรับตัวของผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า ส่วนประกอบและวัสดุสำหรับใช้และจัดเก็บภายใต้อุณหภูมิสูงและต่ำ รวมถึงความชื้นและสภาวะความร้อนบางอย่างตัวชี้วัดประสิทธิภาพได้บรรลุมาตรฐานสากล:
IEC60068-2-1:2007 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT”
IEC60068-2-2:2007 "การทดสอบสิ่งแวดล้อม - ตอนที่ 2-1: การทดสอบ - ทดสอบความร้อน B-Dry, IDT"
IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: ห้องโดยสารทดสอบ-ทดสอบ: ความร้อนชื้น สถานะคงตัว IDT”
IEC60068-2-30:2005 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-ทดสอบ Db: ความร้อนชื้น, วัฏจักร (รอบ 12 ชม. + 12 ชม.), IDT”
พารามิเตอร์ทางเทคนิค
| พาวเวอร์ซัพพลาย | สามเฟส: AC380V ± 10%, 50Hz, 5.5KW หรือตรงกับข้อกำหนดของแหล่งจ่ายไฟในพื้นที่ของลูกค้า | |
| การควบคุมและการใช้งาน | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส | |
|
ขนาดห้อง
|
ขนาดภายใน | ขนาดภายนอก |
| 00*500*750 มม. (กว้าง*ลึก*สูง) | 1350*1150*1950 มม. (กว้าง * ลึก * สูง) | |
| ช่วงอุณหภูมิ | -40 °C ~+150°C | |
| ช่วงความชื้น | 20%～98%RH | |
| ความละเอียดของอุณหภูมิ | 0.1℃ | |
| ความผันผวนของอุณหภูมิ | ±0.5℃ | |
| ความสม่ำเสมอของอุณหภูมิ | ±2℃ | |
| ความผันผวนของความชื้น | ±2%RH | |
| ความสม่ำเสมอของความชื้น | ±2/3%RH | |
| อัตราการทำความร้อน | RT (อุณหภูมิห้อง)～+150℃ ใช้เวลาประมาณ 45 นาที (วัดขณะไม่มีโหลดและเมื่ออุณหภูมิห้องอยู่ที่ +10～+30℃) | |
| อัตราการทำความเย็น | RT (อุณหภูมิห้อง)～-40℃ ใช้เวลาประมาณ 60 นาที (วัดขณะไม่มีโหลดและเมื่ออุณหภูมิห้องอยู่ที่ +10～+30℃) | |
แนะนำโครงสร้าง
ห้องทดสอบนี้เจาะลึกแนวคิดการออกแบบของผลิตภัณฑ์ในประเทศที่มีอยู่ มีรูปลักษณ์ที่สวยงาม วิธีการประกอบที่เหมาะสม โครงสร้างห้องที่กะทัดรัด และสะดวกอย่างยิ่งต่อการติดตั้งและใช้งาน
วัสดุของห้องด้านในทำจากแผงกระจกบางสแตนเลส SUS304 พื้นผิวเรียบและสว่างวัสดุฉนวนทำจากใยแก้วที่มีความหนาแน่นสูงพิเศษที่มีความหนาแน่นสูงระบบปรับอากาศและการหมุนของอากาศของห้องทดสอบเสร็จสิ้นโดยพัดลมแบบแรงเหวี่ยงหลายปีกตัวควบคุมประกอบด้วยเครื่องทำความร้อน เครื่องระเหย และสถานะของห้องทดสอบจะถูกตรวจจับโดยเซ็นเซอร์อุณหภูมิและป้อนกลับไปยังตัวควบคุมอุณหภูมิด้านหลังของสตูดิโอติดตั้งท่อดักท์ ซึ่งติดตั้งฮีตเตอร์ เครื่องระเหยสารทำความเย็น และส่วนประกอบอื่นๆติดตั้งระบบระเบิดสองระบบเพื่อเป่าลมร้อนและเย็นจากท่อเข้าสู่สตูดิโอเพื่อให้แน่ใจว่าอุณหภูมิที่ต้องการของสตูดิโอ
ตัวควบคุมอุณหภูมิและความชื้น: มีการติดตั้งตัวควบคุมอุณหภูมิและความชื้นไว้ที่แผงควบคุมของอุปกรณ์ โดยตัวทำความร้อนจะถูกควบคุมโดยเซ็นเซอร์อุณหภูมิและเซ็นเซอร์ความชื้นเพื่อตรวจจับสภาพอากาศของห้องเพาะเลี้ยง ซึ่งทำให้ความร้อนความร้อนของระบบเท่ากับ การสูญเสียห้องทดสอบนี้ใช้ระบบควบคุมอุณหภูมิสมดุล PID เพื่อควบคุมอุณหภูมิในห้องหลักการทำงานคือการปรับความจุของเครื่องทำความร้อนอย่างต่อเนื่องตามภาระการทำความเย็นในห้องทดสอบ ทำให้การทำความร้อนและการกระจายความร้อนภายในห้องมีสภาวะสมดุล เพื่อให้แน่ใจว่าอุณหภูมิของอากาศในห้องจะคงที่ที่ สถานะคงที่บางอย่างและให้แน่ใจว่าความผันผวนของอุณหภูมิ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
