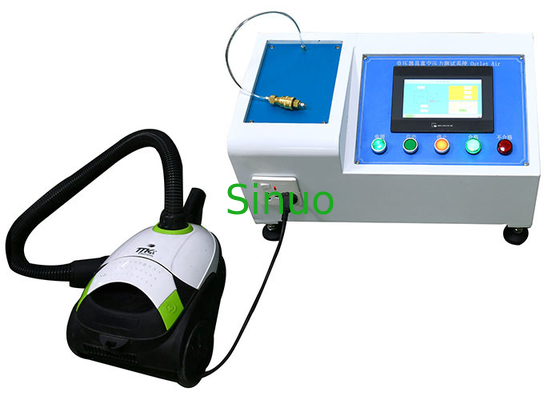

อุปกรณ์ทดสอบแรงดันสูญญากาศเครื่องใช้ไฟฟ้าเพื่อความงาม
| Applied Standard: | IEC 60335-2-113 | Test Sample: | เครื่องใช้ในการดูแลความงาม |
| Test Stations: | 1 | Control Method: | PLC |
| Display Method: | หน้าจอสัมผัส 7 " | Vacuum Method: | อัตโนมัติ |
| Vacuum Box Size: | Ф50× 100 มม | Sample Connection Method: | ปิดผนึกด้วยตนเอง |
| High Light: | IEC 60335-2-113 อุปกรณ์ทดสอบแรงดันสูญญากาศ,อุปกรณ์ทดสอบแรงดันสูญญากาศ PLC |
||
IEC 60335-2-113 เครื่องทดสอบความดันอากาศของอุปกรณ์เสริมความงาม
ภาพรวมผลิตภัณฑ์:
ระบบทดสอบแรงดันสูญญากาศสำหรับเครื่องใช้ในการดูแลความงามเป็นไปตามมาตรฐาน IEC 60335-2-113: 2016 เหมาะสำหรับการตรวจสอบความดันสูญญากาศทางอากาศของเครื่องใช้ที่มีฟังก์ชันสุญญากาศหรือแรงดันลบในเครื่องกระตุ้นผิวหนังด้วยไฟฟ้าและจะต้องไม่เกิน ความดันสูญญากาศที่ต้องการตามมาตรฐานเพื่อป้องกันร่างกายมนุษย์จากความเสียหาย
หลักการทำงาน:
ใช้มาตรวัดสูญญากาศเพื่อตรวจสอบการเปลี่ยนแปลงความดันของกล่องสุญญากาศของปริมาตรที่กำหนดและวัดแรงดูดของเครื่องใช้ไฟฟ้า
พารามิเตอร์ทางเทคนิค:
| สถานีทดสอบ | สถานีเดียว |
| วิธีการควบคุมไฟฟ้า | การควบคุมแบบอัจฉริยะ PLC แบบบูรณาการการทำงานของอินเทอร์เฟซระบบสัมผัสสำหรับมนุษย์และเครื่องสีขนาด 7 นิ้ว |
| ขนาดกล่องสูญญากาศ | Ф50× 100 มม |
| วิธีการอ่านค่าความดันสุญญากาศ | ข้อมูลแบบเรียลไทม์จะถูกอ่านโดยเซ็นเซอร์ความดันแตกต่างและแสดงบนหน้าจอสัมผัสจากนั้นระบบจะทำการตัดสินที่เหมาะสมโดยอัตโนมัติหลังจากถึงเสถียรภาพ |
| ตัวอย่างวิธีการเชื่อมต่อ | การเชื่อมต่อข้อต่อแบบปิดผนึกด้วยตนเองการกำหนดค่ามาตรฐานสองแบบสลับได้ |
| กระบวนการดำเนินงาน | พารามิเตอร์ความดันสูญญากาศถูกตั้งไว้ล่วงหน้าที่ 75.0kPa พอร์ตดูดตัวอย่างเชื่อมต่อด้วยข้อต่อที่ปิดสนิทและเปิดเครื่องดูดตัวอย่างเมื่อช่วงความผันผวนของระดับสูญญากาศน้อยกว่าค่าที่ตั้งไว้ระบบจะทำการตัดสินที่มีคุณสมบัติเหมาะสมหรือไม่มีเงื่อนไขโดยอัตโนมัติไฟแสดงสถานะที่เกี่ยวข้องจะสว่างขึ้นจากนั้นกล่องสูญญากาศจะเต็มไปด้วยบรรยากาศโดยอัตโนมัติตัวอย่างจะถูกลบออกจากอุปกรณ์ทดสอบการทดสอบจะเสร็จสมบูรณ์ |
| การกำหนดค่าระบบ |
ส่วนควบคุมอิเล็กทรอนิกส์: Mitsubishi PLC พร้อมโมดูล, หน้าจอสัมผัสสี Weinview ขนาด 7 นิ้ว, รีเลย์ Omron, สวิตช์ Chint ฯลฯ ชิ้นส่วนนิวเมติก: เซ็นเซอร์ความดันแตกต่างที่ควบคุมโดย Meacon, วาล์วขดลวดแม่เหล็กไฟฟ้าของ Airtac, ท่อ, ข้อต่อ ฯลฯ ชิ้นส่วนเครื่องจักรกล: กล่องสูญญากาศสแตนเลสความหนาแน่นสูงเครื่องในตัว |
| แผนภาพหลักการทดสอบ |  |
