IPX3 IPX4 Oscillating Tube Test Equipment เข็มรูเข็มรูรับแสงΦ0.4mm
| IP Grade: | IPX3 IPX4 | Oscillating Tube Radius: | R200 ~ 1600mm ตัวเลือก |
| Oscillating Tube Material: | สแตนเลส | Needle Pinhole Aperture: | Φ0.4mm |
| Water Flow: | 1-10L / นาทีปรับได้ | Control Method: | PLC และหน้าจอสัมผัส |
| High Light: | ห้องทดสอบฝนอุปกรณ์ทดสอบไอซี,iec test equipment |
||
IPX3 IPX4 Oscillating Tube Test System สำหรับ การป้องกันการพ่นและการสาดน้ำ
ข้อมูลทั่วไป:
ระบบทดสอบหลอดแบบเปิดชนิด IPX3 และ IPX4 นี้ใช้ในการตรวจสอบประสิทธิภาพการป้องกันของอุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้า, รถยนต์, ชิ้นส่วนรถจักรยานยนต์, เครื่องใช้ในครัวเรือน, ซีลและโคมไฟภายใต้สเปรย์น้ำ
เป็นไปตามมาตรฐาน:
โครงสร้าง:

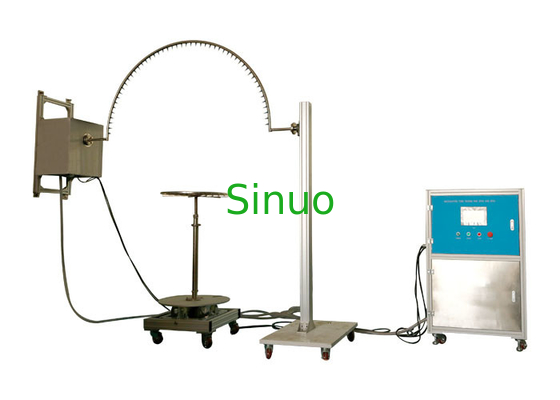

อุปกรณ์ทดสอบประกอบด้วยกลไกการสั่นตู้ควบคุมไฟฟ้าและเครื่องเล่นแผ่นเสียง ปลายด้านหนึ่งของกลไกการสั่นถูกติดตั้งบนผนังและปลายอีกด้านของกลไกการสั่นถูกจับยึดที่พื้นรองรับท่อเกิดจากการสั่นของมอเตอร์ แผ่นเสียงมีความเร็วในการหมุน 1r / นาทีเพื่อให้กล่องของชิ้นงานถูกสาดในทุกทิศทาง อุปกรณ์ทดสอบมีอุปกรณ์ทำความสะอาดเครื่องกรองน้ำเพื่อป้องกันการอุดตันของรูเข็ม ระบบทั้งหมดนี้ใช้โครงสร้างแบบเปิด
พารามิเตอร์ทางเทคนิค:
| การควบคุมและการปฏิบัติการ | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส |
| รัศมีหลอดสั่น | R200, R400, R600, R800, R1000, R1200, R1400, R1600mm เป็นอุปกรณ์เสริมทำจากสแตนเลส
|
| รูเข็มรูเข็ม | Φ0.4mm |
| การกระจายของหลุมสเปรย์ | IPX3: เหนือส่วนโค้ง 60 °ทั้งสองด้านของจุดศูนย์กลาง (120 °) IPX4: ตลอดทั้ง 180 °ของครึ่งวงกลม ระยะห่างของรู: 50 มม |
| การสลับ IPX3 / 4 | การสลับโดยการเปลี่ยนเข็มจำนวนรูเข็มหรือเข็มผ่านรูจำนวนหนึ่ง |
| มุมสั่น | IPX3: 120 ° (± 60 °)； IPX4: 350 ° (± 175 °) |
| ความเร็วสั่น | IPX3: 4s / รอบ (2 × 120 °); IPX4: 12 วินาที / รอบ (2 × 350 °); |
| การไหลของน้ำ | 1-10L / นาทีปรับได้ |
| เวลาทดสอบ | 0.01S ～ 99.9 นาทีสามารถตั้งค่าล่วงหน้าได้ |
| เครื่องเล่นแผ่นเสียง | เส้นผ่าศูนย์กลาง: Φ600mmความเร็วในการหมุน: 1r / นาทีสามารถหยุดที่มุม 4 ยกสูง: 350-1000 มม. ความจุโหลด: ≤50kg |
| ระดับความดัน | 0 ~ 0.25MPa |
| ระบบกักเก็บน้ำ | กล่องควบคุมและถังเก็บน้ำรวมอยู่ในถังเก็บน้ำพร้อมวาล์วลอยระดับน้ำเพื่อควบคุมทางเข้าของน้ำโดยอัตโนมัติและมีการตรวจจับสัญญาณเตือนระดับน้ำสูงและต่ำเพื่อป้องกันปั๊มไม่ให้เกิดความเสียหายได้อย่างมีประสิทธิภาพเนื่องจาก น้ำแห้ง |
| ไม่จำเป็น | หัวสเปรย์มือถือตามมาตรฐาน IEC 60529m รูปที่ 5 เป็นตัวเลือก |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ |
| ขนาดของอุปกรณ์ | ตามขนาดของการสั่นของท่อที่เลือก |
วิธีการเปลี่ยนหลอดสั่นที่แตกต่างกันอย่างไร
ส่วนการเชื่อมต่อของหลอดสั่นใช้โครงสร้างหน้าแปลนซึ่งง่ายต่อการถอดประกอบและติดตั้งและโครงสร้างสนับสนุนสามารถเคลื่อนย้ายเพื่อให้ได้ระยะทางที่แตกต่างกันทำให้ระบบโดยรวมสามารถใช้งานร่วมกับ หลอดสั่น ขนาด ต่างๆได้
ข้อ ต่อหน้าแปลน
