IPX5 IPX6 หัวฉีดน้ำแบบไอพ่นทดสอบระบบท่อแบบเปิด
IPX5 IPX6 ท่อหัวฉีดน้ำสตรีม Jet ระบบทดสอบ PLC พร้อมถังเก็บน้ำสแตนเลส
ข้อมูลทั่วไป:
ระบบทดสอบหัวฉีดเจ็ท IPX5 และ IPX6 ใช้สำหรับตรวจสอบประสิทธิภาพการป้องกันของตู้หุ้มสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้ารถยนต์ชิ้นส่วนรถจักรยานยนต์เครื่องใช้ในครัวเรือนซีลและโคมไฟภายใต้ไอพ่นน้ำที่ระดับ IPX5 และ IPX6
อุปกรณ์ทดสอบการซึมเข้าของน้ำ IPX5 / 6 นี้ช่วยให้มั่นใจได้ว่าความเร็วของเจ็ทวอเตอร์วอเตอร์ถึงค่ามาตรฐานที่ต้องการโดยการควบคุมการไหลของน้ำประปาตู้พ่นจากทุกทิศทางที่เป็นไปได้ด้วยกระแสน้ำจากหัวทดสอบมาตรฐานดังแสดงใน IEC 60529 รูปที่ 6 .
เป็นไปตามมาตรฐาน:
IEC 60529-2013“ ระดับการป้องกันที่จัดทำโดยตู้ (รหัส IP)” IPX5 และ IPX6
IEC 60598-1-2017“ ผู้ทรงคุณวุฒิตอนที่ 1: ข้อกำหนดทั่วไปและการทดสอบ”
โครงสร้าง:

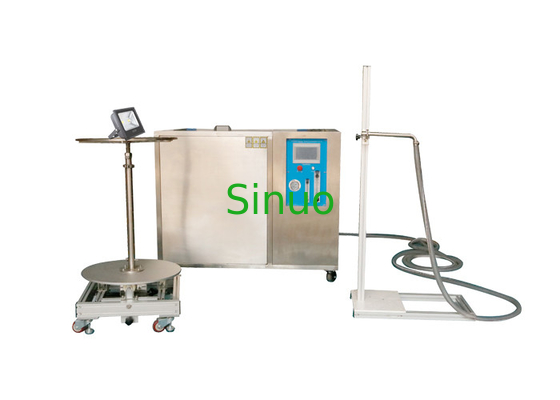

อุปกรณ์ทดสอบประกอบด้วยกลไกดำน้ำตู้ควบคุมไฟฟ้าถังเก็บน้ำรองรับหัวฉีดและแผ่นเสียง ตัวอย่างถูกวางไว้บนจานหมุนแผ่นเสียงนั้นเกิดจากการหมุนโดยการขับมอเตอร์ด้วยความเร็วในการหมุนที่ 1r / นาทีเพื่อให้ตู้ถูกฉีดพ่นจากทุกทิศทางที่เป็นไปได้ด้วยกระแสน้ำจากหัวทดสอบมาตรฐาน ส่วนควบคุมไฟฟ้าและถังเก็บน้ำถูกรวมเข้าด้วยกัน ระบบทั้งหมดนี้ใช้โครงสร้างแบบเปิด
พารามิเตอร์ทางเทคนิค:
| การควบคุมและการปฏิบัติการ | การใช้งานปุ่มกด (PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัสเป็นตัวเลือก) |
| เส้นผ่านศูนย์กลางหัวฉีดภายใน | IPX5: Ф6.3mm; IPX6: Ф12.5mm
|
| อัตราการจัดส่ง | IPX5: 12.5 ± 0.625L / นาที; IPX6: 100 ± 5 L / นาทีปรับด้วยตนเอง (rotameter) |
| Water Jet Distance | 2.8m ((ระยะทางจากหัวฉีดถึงพื้นผิวส่วนกลางของจานหมุนมาตรฐานต้อง 2.5-3m) |
| ทิศทางดำน้ำ | มุมสามารถปรับได้โดยการปรับการรองรับ |
| แก้ไขวิธีสำหรับหัวฉีด | แก้ไขทางกลไกเพื่อการสนับสนุน |
| ระดับความดัน | 0 ~ 0.25MPa สามารถแสดงผลได้ |
| ระยะเวลาการทดสอบ | 0.01S ～ 99.9 นาทีสามารถตั้งค่าล่วงหน้า (มาตรฐานต้องการ 1 นาที / ตารางเมตรหรือขั้นต่ำ: 3 นาที) |
| เครื่องเล่นแผ่นเสียง | เส้นผ่าศูนย์กลาง: Φ600mmความเร็วในการหมุน: 1r / นาทีความจุแบริ่ง: ≤50กิโลกรัม |
| ถังเก็บน้ำ | ระบบทดสอบนี้ใช้โครงสร้างแบบเปิดน้ำทดสอบไม่ได้รีไซเคิล ระบบทดสอบนั้นมีถังเก็บน้ำสแตนเลสขนาดประมาณ 500 ลิตร ถังเก็บน้ำติดตั้งวาล์วลอยระดับน้ำเพื่อควบคุมทางเข้าของน้ำอัตโนมัติและมีการตรวจจับสัญญาณเตือนระดับน้ำสูงและต่ำเพื่อป้องกันไม่ให้ปั๊มชำรุดเนื่องจากน้ำแห้ง |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ |
