| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L / C ,, T / T เวสเทิร์นยูเนี่ยน MoneyGram |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

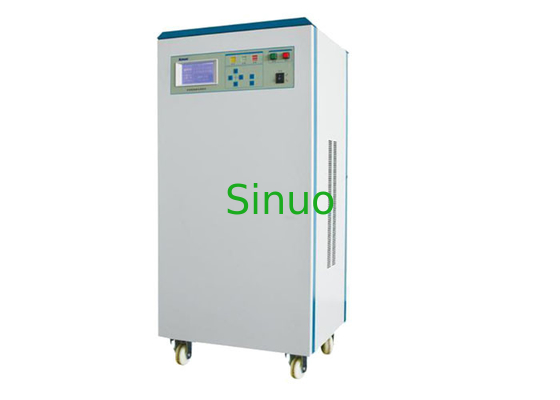

อุปกรณ์ทดสอบ AC Hipot ครอบคลุมความปลอดภัยทางไฟฟ้า , เครื่องทดสอบฉนวน Hipot
มาตรฐานและข้อกำหนด:
IEC60884-1:2013 “ปลั๊กและเต้ารับสำหรับใช้ในบ้านและวัตถุประสงค์ที่คล้ายคลึงกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป”
IEC60335-1:2016 “เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายคลึงกัน - ความปลอดภัย - ส่วนที่ 1: ข้อกำหนดทั่วไป”
IEC60950-1:2013 “อุปกรณ์เทคโนโลยีสารสนเทศ - ความปลอดภัย - ส่วนที่ 1: ข้อกำหนดทั่วไป”
IEC60065:2014 “เครื่องเสียง วิดีโอ และอุปกรณ์อิเล็กทรอนิกส์ที่คล้ายคลึงกัน - ข้อกำหนดด้านความปลอดภัย”
ตัวอย่างและข้อจำกัด:
เครื่องใช้ในครัวเรือน อุปกรณ์ไฟฟ้า โคมไฟ ฯลฯ
การใช้งาน:
ผู้ผลิตเครื่องใช้ในบ้านประเภทต่างๆ รวมถึงสถาบันที่ทำการทดสอบและรับรองความปลอดภัยเครื่องใช้ในบ้าน สถาบันวิจัย
เนื้อหาการทดสอบ:
การทดสอบ AC Hipot, การทดสอบความต้านทานฉนวน, การทดสอบความต้านทานกราวด์, การทดสอบกระแสไฟรั่ว, การทดสอบกำลังไฟฟ้าขณะทำงานและประสิทธิภาพการสตาร์ทแรงดันต่ำ
โครงสร้าง:
ตั้งพื้น
พารามิเตอร์ทางเทคนิค:
| การทดสอบ AC Hipot | |||
| ความจุเอาต์พุตพิกัดของบูสเตอร์ | 500VA (5000V/100mA), กระแสลัดวงจรมากกว่า 200mA | ||
| รูปคลื่นแรงดันเอาต์พุต, ความผิดเพี้ยน, อัตราการปรับ | คลื่นไซน์, <3% (ความต้านทานบริสุทธิ์, 5000V/1mA), <3% (จากโหลดว่างถึงโหลดเต็ม) | ||
| การตั้งค่าแรงดันเอาต์พุต | ช่วง | 500~5000V | |
| ความละเอียด, ความแม่นยำ | 5V, ±(3%×การตั้งค่า+10V) | ||
| การตั้งค่าความถี่ | ช่วง, ความแม่นยำ | 50Hz/60Hz, ±0.1%×การตั้งค่า | |
| การตั้งค่าขีดจำกัดการเตือน | ขีดจำกัดกระแสสูงสุด | 0.10~99.99mA | |
| ขีดจำกัดกระแสต่ำสุด | 0.00~10.00mA | ||
| การตั้งค่ากระแสชดเชย | ช่วง | 0.00~10.00mA, การทดสอบอัตโนมัติ, สามารถตั้งค่าการชดเชยเป็นเปิด/ปิด | |
| การตั้งค่าเวลา | ช่วง | 1~999 วินาที | |
| ช่วงเวลารูปคลื่นขึ้น | 1~100 วินาที | ||
| ความแม่นยำ | ±(0.1%×การตั้งค่า+1จำนวนนับ) | ||
| การเตือนกระแสไฟลัดวงจร | ช่วง, ความแม่นยำ | 0.10~99.99mA, ±(3%×ค่าที่อ่านได้+3จำนวนนับ) | |
| การทดสอบความต้านทานฉนวน | |||
| ความจุเอาต์พุตพิกัด | 2VA(1000V/2mA) | ||
| การควบคุมแรงดันเอาต์พุต, แรงดันเอาต์พุตริปเปิล | <3% (จากโหลดว่างถึงโหลดเต็ม), <1% |
||
| การตั้งค่าแรงดันเอาต์พุต | ช่วง, ความแม่นยำ | DC 500V หรือ 1000V, ±(3%×การตั้งค่า+3จำนวนนับ) | |
| การตั้งค่าขีดจำกัดการเตือน | ช่วงขีดจำกัดความต้านทานสูงสุด | 0.0~99.9 MΩ, 100~2000MΩ (หากตั้งค่าขีดจำกัดสูงสุดเป็น 0 จะไม่ทำการตัดสินสำหรับขีดจำกัดสูงสุด) | |
| ช่วงขีดจำกัดความต้านทานต่ำสุด | 0.3~99.9 MΩ, 100~2000MΩ | ||
| การตั้งค่าเวลา | ช่วง, ความแม่นยำ | 1~999 วินาที, ±(0.1%×การตั้งค่า+1จำนวนนับ) | |
| การวัดความต้านทานฉนวน | ช่วง | 0.0~99.9 MΩ, 100~2000 MΩ | |
| ความแม่นยำ |
≤200MΩ: ±(3%×ค่าที่อ่านได้+3จำนวนนับ) >200MΩ: ±(8%×ค่าที่อ่านได้+8จำนวนนับ) |
||
| การทดสอบความต้านทานกราวด์ | |||
| แรงดันเอาต์พุตขณะไม่มีโหลด | <12V | ||
| การตั้งค่ากระแสเอาต์พุต | ช่วง, ความแม่นยำ | 3~30A, ±(3%×การตั้งค่า+0.2A) | |
| การตั้งค่าความถี่กระแส | ช่วง, ความแม่นยำ | คลื่นไซน์ 50Hz/60Hz, ±0.1%×การตั้งค่า | |
| การตั้งค่าการทดสอบเวลา | ช่วง | 1~999 วินาที | |
| ความแม่นยำ | ±(0.1%×การตั้งค่า+1จำนวนนับ) | ||
| โหมดแสดงผลลัพธ์ | ความต้านทานกราวด์หรือแรงดัน | ||
| โหมดแสดงผลความต้านทานกราวด์ | |||
| การตั้งค่าขีดจำกัดการเตือน | ช่วงขีดจำกัดความต้านทานสูงสุด |
3A ≤ กระแสเอาต์พุต ≤ 10A: 10~600 mΩ 11A ≤ กระแสเอาต์พุต ≤ 25A: 10~300 mΩ 26A ≤ กระแสเอาต์พุต ≤ 30A: 10~200 mΩ |
|
| ช่วงขีดจำกัดความต้านทานต่ำสุด | 0~100 mΩ | ||
| การตั้งค่าความต้านทานชดเชย | ช่วง | 0~200 mΩ, การทดสอบอัตโนมัติ, สามารถตั้งค่าการชดเชยเป็นเปิด/ปิด | |
| การวัดความต้านทานกราวด์ | ช่วง, ความแม่นยำ | 10~600 mΩ, ±(3%×ค่าที่อ่านได้+5จำนวนนับ) | |
| โหมดแสดงผลแรงดันกราวด์ | |||
| การตั้งค่าขีดจำกัดการเตือน | ช่วงขีดจำกัดแรงดันสูงสุด | 30~7500 mV | |
| ช่วงขีดจำกัดแรงดันต่ำสุด | 0~3000 mV | ||
| การตั้งค่าแรงดันชดเชย | ช่วง | 0~1000 mV, การทดสอบอัตโนมัติ, สามารถตั้งค่าการชดเชยเป็นเปิด/ปิด | |
| การวัดความต้านทานกราวด์ | ช่วง, ความแม่นยำ | 10~7500 mV, ±(3%×ค่าที่อ่านได้+50mV) | |
| การทดสอบกระแสไฟรั่ว | |||
| การตั้งค่าประเภทการทดสอบกระแสไฟรั่ว | โหลดเฟสเดียว, กระแสไฟรั่วแบบสถิต/ไดนามิก | ||
| การเลือกเครือข่าย MD | เครือข่ายมาตรฐาน IEC 60990 รูปที่ 4; เครือข่ายทดสอบอื่นๆ เป็นทางเลือก | ||
| การตั้งค่าขีดจำกัดการเตือน | ช่วงขีดจำกัดกระแสสูงสุด | 0.050~9.999mA | |
| ช่วงขีดจำกัดกระแสต่ำสุด | 0.000~5.000mA | ||
| การตั้งค่ากระแสไฟรั่วชดเชย | ช่วง | 0.000~1.000mA, การทดสอบอัตโนมัติ, สามารถตั้งค่าการชดเชยเป็นเปิด/ปิด | |
| การตั้งค่าการทดสอบเวลา | ช่วง, ความแม่นยำ | 1~999 วินาที, ±(0.1%×การตั้งค่า+1จำนวนนับ) | |
| การวัดกระแสไฟรั่ว | ช่วง | 0.050~9.999mA | |
| ความแม่นยำ |
DC~10kHz: ±(3%×ค่าที่อ่านได้+0.010mA) 10 kHz ~1MHz: ±(5%×ค่าที่อ่านได้+0.050mA) |
||
| การวัดแรงดันเอาต์พุต | ช่วง, ความแม่นยำ | 60~280V (แรงดันเฟส), ±(0.5%×ค่าที่อ่านได้+2จำนวนนับ) | |
| กำลังไฟฟ้าขณะทำงาน เฉพาะสำหรับ SN2212S(F)/ SN2212F(F)/ SN2212B(F) | |||
| การตั้งค่าขีดจำกัดการเตือน | ช่วงขีดจำกัดกำลังไฟฟ้าสูงสุด | 6~6000W | |
| ช่วงขีดจำกัดกำลังไฟฟ้าต่ำสุด | 0~6000W | ||
| การตั้งค่าการทดสอบเวลา | ช่วง, ความแม่นยำ | 1~999 วินาที, ±(0.1%×การตั้งค่า+1จำนวนนับ) | |
| การวัดแรงดัน | ช่วง, ความแม่นยำ | 60~280V (แรงดันเฟส), ±(0.5%×ค่าที่อ่านได้+2จำนวนนับ) | |
| การวัดกระแส | ช่วง, ความแม่นยำ | 0.030~3.999A, 4.00~25.00A, ±(0.5%×ค่าที่อ่านได้+2จำนวนนับ) | |
| การวัดกำลังไฟฟ้าจริง | ช่วง, ความแม่นยำ |
30.0~199.9W: ±(0.5%×ค่าที่อ่านได้+5W), 200~6000W(หรือ2000W): ±(0.5%×ค่าที่อ่านได้+30W) |
|
| การวัดตัวประกอบกำลัง | ช่วง, ความแม่นยำ | 0.10~1.00, ±(2%×ค่าที่อ่านได้+2 จำนวนนับ) | |
| การทดสอบสตาร์ทแรงดันต่ำ | |||
| การตั้งค่าขีดจำกัดการเตือน | ช่วงขีดจำกัดกระแสสูงสุด | 0.30~25.00A | |
| ช่วงขีดจำกัดกระแสต่ำสุด | 0.00~25.00A | ||
| การตั้งค่าการทดสอบเวลา | ช่วง, ความแม่นยำ | 1~999 วินาที, ±(0.1%×การตั้งค่า +0.05 วินาที) | |
| การวัดแรงดัน | ช่วง, ความแม่นยำ | 60~280V (แรงดันเฟส), ±(0.5%×ค่าที่อ่านได้+2จำนวนนับ) | |
| การวัดกระแส | ช่วง, ความแม่นยำ | 0.030~3.999A, 4.00~25.00A, ±(0.5%×ค่าที่อ่านได้+2จำนวนนับ) | |
| แหล่งจ่ายไฟสำหรับ UUT | |||
| SN2212B หม้อแปลงแยกในตัว | |||
| แรงดันไฟฟ้าและความถี่อินพุตของหม้อแปลงแยก | กำหนดตามแรงดันไฟฟ้าและความถี่อินพุต | ||
| อัตราส่วนแรงดันเอาต์พุตของหม้อแปลงแยก | การทดสอบกระแสไฟรั่ว | แรงดันเอาต์พุตเท่ากับ 1.06 เท่าของแรงดันอินพุต | |
| การทดสอบกำลังไฟฟ้าขณะทำงาน | แรงดันเอาต์พุตเท่ากับ 1.00 เท่าของแรงดันอินพุต | ||
| การทดสอบสตาร์ทแรงดันต่ำ | แรงดันเอาต์พุตเท่ากับ 0.85 เท่าของแรงดันอินพุต | ||
| ความจุของหม้อแปลงแยก | โหลดเฟสเดียวพิกัด 6000VA | ||
| การควบคุมแรงดันของหม้อแปลงแยก | 3% (จากโหลดว่างถึงโหลดเต็ม) | ||
| การป้องกันกระแสเกิน | กระแสสูงสุด 30A, ตัดแหล่งจ่ายไฟแยกโดยอัตโนมัติหลังจากกระแสเกิน 5 วินาที | ||
| SN2212S, SN2212F แหล่งจ่ายไฟความถี่แปรผันในตัว | |||
| ความจุเอาต์พุตสูงสุด | 5000VA | ||
| ความผิดเพี้ยนของแรงดันเอาต์พุต | 1% @ 47~63Hz | ||
| ความเสถียรของแรงดันเอาต์พุต | 1% | ||
| แรงดันเอาต์พุตตามโปรแกรม | ช่วงแรงดัน | 0~300V | |
| ความแม่นยำแรงดัน | 0.5%RD+0.5%F.S. | ||
| ความถี่เอาต์พุตตามโปรแกรม | ช่วงความถี่ | 47~63Hz | |
| ความเสถียรความถี่ | 0.1% | ||
| กระแสเอาต์พุตสูงสุด | ไฟล์ 0~150V | 27A | |
| ไฟล์ 0~300V | 14A | ||
| SN2212S กำหนดค่า IN-Pad | |||
| โปรเซสเซอร์ | แกน ARM926, ความถี่ 400MHz | ||
| ระบบปฏิบัติการ | Windows CE | ||
| ซอฟต์แวร์ | ซอฟต์แวร์พิเศษ ESRS-Pad สำหรับการทดสอบความปลอดภัย | ||
| จอแสดงผล | จอ LCD สี TFT ขนาด 10.4 นิ้ว | ||
| วิธีการทำงาน | ป้อนข้อมูลผ่านหน้าจอสัมผัส รองรับการป้อนข้อมูลผ่านเมาส์และคีย์บอร์ดอินเทอร์เฟซ USB | ||
| พื้นที่จัดเก็บ | 50MB FLASH, ผู้ใช้สามารถเลือกการ์ดหน่วยความจำ SD ความจุสูง | ||
| อินเทอร์เฟซภายนอก | อินเทอร์เฟซ RS232 แบบ 2 ช่อง, อินเทอร์เฟซ USB แบบ 2 ช่อง, อินเทอร์เฟซ CAN, อินเทอร์เฟซไฟ DC12V | ||
| ขายึด | ขาตั้งจอแสดงผล 3 มิติ, มุมมองเต็ม | ||
| เครื่องสแกนบาร์โค้ด | เครื่องสแกนบาร์โค้ดหนึ่งเครื่องพร้อมอินเทอร์เฟซ RS232 โดยค่าเริ่มต้น | ||
| ฟังก์ชันอินเทอร์เฟซ | |||
| อินเทอร์เฟซควบคุมระยะไกล | สวิตช์เท้ามาตรฐาน (เริ่ม) | ||
| อินเทอร์เฟซไฟเตือน | ไฟเตือนสามสีมาตรฐาน (ทดสอบ, ผ่าน, คำเตือน) | ||
| อินเทอร์เฟซการสื่อสาร | RSA32 มาตรฐาน, RS485, พอร์ตเครือข่าย, GPIB เป็นทางเลือก | ||
| อินเทอร์เฟซควบคุมแหล่งจ่ายไฟความถี่แปรผัน | เป็นทางเลือก | ||
| อินเทอร์เฟซสวิตช์ | เป็นทางเลือก, สวิตช์เอาต์พุตเริ่ม, หยุด, ทดสอบ, ผ่าน, เตือน | ||
| อินเทอร์เฟซเครื่องพิมพ์ | เป็นทางเลือก, รองรับเครื่องพิมพ์แบบหัวเข็มและเครื่องพิมพ์ขนาดเล็ก | ||
| ข้อกำหนดทั่วไป | |||
| สภาพแวดล้อมการตรวจสอบและสอบเทียบ | 23 °C ± 5 °C, (45 ~ 75)% RH, ฝุ่นน้อย | ||
| สภาพแวดล้อมการใช้งาน | 0 °C ± 40 °C, (5 ~ 90)% RH, ฝุ่นน้อย | ||
| สภาพแวดล้อมการจัดเก็บ | -10 °C ~ 55 °C, (5 ~ 95)% RH, ฝุ่นน้อย | ||
| กำลังไฟระบบ | 220V±10%, 50Hz±5%, 10A | ||
| การใช้พลังงานของระบบ | สูงสุด 1000VA (ไม่รวมการใช้พลังงานขณะทำงานของผลิตภัณฑ์ที่ทดสอบ) | ||
| น้ำหนักระบบ (ไม่รวมบรรจุภัณฑ์) | ประมาณ 80 กก. | ||
| ขนาด (มม., ไม่รวมบรรจุภัณฑ์) | SN2212S | 483(กว้าง)x 600(ลึก)x 1355(สูง) | |
| SN2212F | 483(กว้าง)x 600(ลึก)x 1355(สูง) | ||
| SN2212B | 530(กว้าง)x 460(ลึก)x 1105(สูง) | ||
