| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |
| เลขที่ | ชื่อส่วนประกอบ | รหัสไอพี | ข้อมูลจำเพาะ |
|---|---|---|---|
| 1 | เครื่องทดสอบปริมาณน้ำฝนแบบหยดแนวตั้ง | IPX1~2 | พื้นที่หยด: 1,000 มม. * 1,000 มม |
| 2 | เครื่องทดสอบท่อสั่น | IPX3~4 | รัศมีหลายท่อ: R200mm ถึง R1600mm |
| 3 | หัวฉีดสเปรย์ | IPX3~4 | การดำเนินการด้วยตนเองสำหรับพื้นที่เข้าถึงยาก |
| 4 | หัวฉีดสายยาง | IPX5~6 | การทดสอบเครื่องฉีดน้ำแรงดันสูง |
| 5 | ห้องแช่และระบบควบคุมแบบรวม | IPX7 | ขนาดห้อง: 650 มม. * 600 มม. * 1500 มม |
| 6 | ถังแช่ลึก | IPX8 | ภาชนะรับความดัน: φ600*1,000มม |
| 7 | เครื่องเล่นแผ่นเสียง | อุปกรณ์เสริม | φ600มม. ความจุแบริ่ง 150กก |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แอปพลิเคชัน | การทดสอบ IPX1, IPX2 |
| พื้นที่ฝนตก | 1,000 มม. × 1,000 มม |
| วัสดุถัง | สแตนเลส |
| รูรับแสงหยด | ￠0.4มม |
| ระยะหลุม | 20มม |
| ปริมาณน้ำฝน | 1 มม./นาที, 3 มม./นาที, พารามิเตอร์ที่ผู้ใช้กำหนด (ข้อผิดพลาด ±0.5 มม./นาที) |
| ความสูงของหยดน้ำ | 200 มม. (ควบคุมอัตโนมัติ) |
| เวลาทดสอบ | ขั้นต่ำ 10 นาที (ผู้ใช้สามารถกำหนดค่าได้) |
| วัสดุตัวเครื่อง | อลูมิเนียมอัลลอยด์อุตสาหกรรม |
| ขนาด (ย×ล×ส) | 1100×1200×2800มม |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| น้ำประปา | >10 ลิตร/นาที±5% น้ำกรองที่สะอาด |
| หลอดสั่น | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (สแตนเลส) |
| รูเข็ม | Φ0.4มม |
| รวมมุม | IPX3: 120°; IPX4: 180° |
| มุมสวิง | สูงสุด ±175° (ตั้งค่าล่วงหน้าได้) |
| ความเร็วสวิง | IPX3: 4 วินาที/เวลา (2×120°); IPX4: 12 วินาที/เวลา (2×360°) |
| การไหลของน้ำ | 0.07 ลิตร/นาทีต่อรู (กำหนดค่าได้) |
| เวลาทดสอบ | 0.01S ~ 99 ชั่วโมง 59 นาที (ตั้งค่าล่วงหน้าได้) |
| เกจวัดความดัน | 0~0.25เมกะปาสคาล |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| น้ำประปา | น้ำสะอาด 50~150kpa |
| เส้นผ่านศูนย์กลางหัวฉีด | ภายนอก: Ф102mm; ทรงกลม: SФ75.5มม |
| การกำหนดค่ารู | ทั้งหมด 121 หลุม: 1 รูกลาง, 24 รูใน (30°), 96 รูด้านนอก (15°) |
| เส้นผ่านศูนย์กลางรู | Ф0.5มม |
| วัสดุ | ทองเหลือง |
| การไหลของน้ำ | 10L/min±5% (ปรับได้ด้วยมิเตอร์วัดการไหล) |
| แผ่นกั้น | ถอดออกได้สำหรับการทดสอบ IPX4 |
| พารามิเตอร์ | ข้อมูลจำเพาะ IPX5 | ข้อมูลจำเพาะ IPX6 |
|---|---|---|
| น้ำประปา | >น้ำสะอาด 12.5 ลิตร/นาที±5% | >น้ำสะอาด 100 ลิตร/นาที±5% |
| เส้นผ่านศูนย์กลางหัวฉีด | Ф6.3มม | Ф12.5มม |
| การไหลของน้ำ | 12.5±0.625ลิตร/นาที | 100±5 ลิตร/นาที |
| ระยะทางถึงสิ่งที่แนบมา | 2.5~3ม | 2.5~3ม |
| เวลาทดสอบ | ≥1นาที/ตร.ม. (ขั้นต่ำ 3 นาที) | ≥1นาที/ตร.ม. (ขั้นต่ำ 3 นาที) |
| ข้อกำหนดของห้องทดสอบ | หน้ากว้าง >3ม. พร้อมระบบระบายน้ำ | หน้ากว้าง >3ม. พร้อมระบบระบายน้ำ |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| เส้นผ่านศูนย์กลางของแผ่นเสียง | Ø600มม |
| ความเร็วแผ่นเสียง | 1 รอบต่อนาที |
| มุมเอียงได้ | ตำแหน่ง 0° และ 15° |
| ทดสอบมุมการหมุน | 90° หมุนต่อเนื่อง |
| วัสดุตัวเครื่อง | อลูมิเนียมอัลลอยด์อุตสาหกรรม |
| ขนาด (ย×ล×ส) | 800×800×250มม |
| กำลังรับน้ำหนัก | สูงสุด 150 กก |
| ควบคุม | การควบคุมแบบย้อนกลับผ่านตู้ควบคุม |

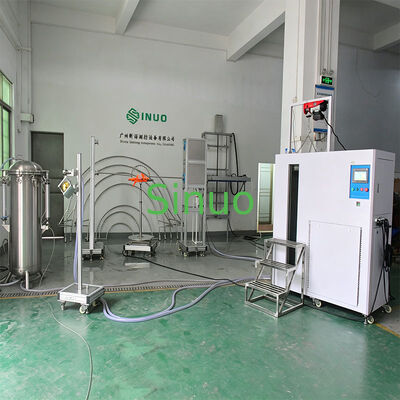

เครื่องทดสอบการกันน้ำแบบบูรณาการ IEC 60529 คุณสมบัติครบถ้วน IPX1-IPX8 เป็นโซลูชันที่ครอบคลุมที่ออกแบบมาสำหรับผู้ผลิต ห้องปฏิบัติการทดสอบ หน่วยรับรอง และสถาบันวิจัยที่ต้องการการทดสอบการป้องกันน้ำเข้าโดยสมบูรณ์
แตกต่างจากการตั้งค่าการทดสอบทั่วไปที่ต้องใช้ระบบอิสระหลายระบบสำหรับระดับ IPX ที่แตกต่างกัน โซลูชันแบบครบวงจรนี้รวมความสามารถในการทดสอบ IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 และ IPX8 ไว้ในแพลตฟอร์มที่มีประสิทธิภาพเพียงแพลตฟอร์มเดียว
ด้วยการลงทุนเพียงครั้งเดียว ผู้ใช้สามารถทำการทดสอบการกันน้ำได้อย่างครบถ้วนตามข้อกำหนดของ IEC 60529 และมาตรฐานสากลที่เกี่ยวข้อง
✔ ระบบรวมหนึ่งระบบสำหรับการทดสอบ IPX1-IPX8
✔ การออกแบบที่ได้มาตรฐาน IEC 60529
✔ ลดความต้องการพื้นที่ห้องปฏิบัติการ
✔ ลดต้นทุนการลงทุนอุปกรณ์
✔ปรับปรุงประสิทธิภาพการทดสอบ
✔ เหมาะสำหรับการพัฒนาผลิตภัณฑ์ การรับรอง และการควบคุมคุณภาพ
ห้องปฏิบัติการหลายแห่งใช้ระบบแยกกันสำหรับการทดสอบแบบหยด การฉีดพ่น การฉีดน้ำ และการแช่ ส่งผลให้ต้นทุนการลงทุนสูงขึ้นและความต้องการพื้นที่เพิ่มขึ้น
ระบบการทดสอบกันน้ำ IPX1-IPX8 แบบบูรณาการของ Sinuo ช่วยให้ผู้ใช้สามารถทำการทดสอบการป้องกันน้ำเข้าที่จำเป็นทั้งหมดได้โดยใช้โซลูชันที่ทำงานร่วมกันเพียงโซลูชันเดียว ปรับปรุงประสิทธิภาพของห้องปฏิบัติการ และทำให้การจัดการอุปกรณ์ง่ายขึ้น
ไม่ว่าคุณกำลังสร้างห้องปฏิบัติการทดสอบใหม่หรืออัพเกรดสิ่งอำนวยความสะดวกที่มีอยู่ ระบบนี้จะมอบโซลูชันที่ใช้งานได้จริงและคุ้มค่าสำหรับการทดสอบกันน้ำ IEC 60529 ที่สมบูรณ์
| ทดสอบ | คำอธิบาย |
|---|---|
| IPX1 | หยดน้ำที่ตกลงมาในแนวตั้ง |
| IPX2 | การทดสอบน้ำหยดแบบเอียง |
| IPX3 | การทดสอบสเปรย์ท่อสั่น |
| IPX4 | การทดสอบน้ำกระเซ็น |
| IPX5 | การทดสอบพลังน้ำ |
| IPX6 | การทดสอบพลังน้ำอันทรงพลัง |
| IPX7 | การทดสอบการแช่ชั่วคราว |
| IPX8 | การทดสอบการแช่อย่างต่อเนื่อง |
✔ ให้คำปรึกษาด้านเทคนิคฟรี
✔ความช่วยเหลือในการวางแผนห้องปฏิบัติการ
✔ โซลูชั่นการทดสอบที่กำหนดเอง
✔รองรับการติดตั้งทั่วโลก
