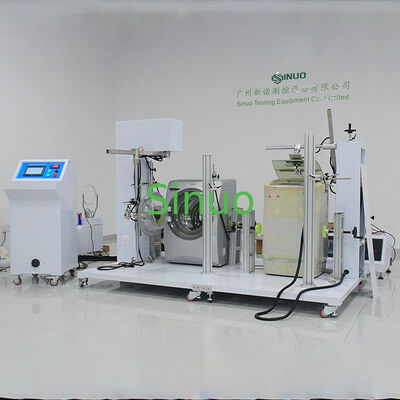

เครื่องทดสอบความทนทานของประตูเครื่องซักผ้าแบบฝาหน้าและฝาบนตามมาตรฐาน IEC60335-2-7

ที่SN1401 อุปกรณ์ทดสอบความทนทานของประตูเครื่องซักผ้าถูกสร้างขึ้นมาเพื่อตอบสนองความต้องการIEC 60335-2-7:2016 ข้อ 18.101— เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน — ความปลอดภัย — ส่วนที่ 2-7: ข้อกำหนดเฉพาะสำหรับเครื่องซักผ้า เครื่องมือทดสอบความทนทานนี้จะประเมินความน่าเชื่อถือของอุปกรณ์เชื่อมต่อประตูและฝาตรวจสอบแรงเปิด-ปิดและประสิทธิภาพความทนทานเชิงกลภายใต้รอบการเปิด-ปิดซ้ำๆ และรับรองการปฏิบัติตามความปลอดภัยของเครื่องซักผ้าในครัวเรือนสำหรับการทดสอบการรับรอง

เครื่องใช้กไดรฟ์เซอร์โวมอเตอร์พร้อมระบบควบคุมหน้าจอสัมผัสอัจฉริยะ PLCพร้อมด้วยสถานีทดสอบอิสระสองแห่ง โครงสร้างตัวหนีบแบบนิวแมติกยึดประตูหรือฝาปิดไว้อย่างแน่นหนา เซ็นเซอร์วัดแรงในตัวให้การตรวจจับแรงแบบวงปิด ผู้ใช้สามารถตั้งค่ามุมทดสอบได้ตั้งแต่ 0–130° ความเร็วเปิด-ปิดตั้งแต่ 0–360°/วินาที จำนวนรอบสูงสุด 999,999 ครั้ง และจ่ายแรงดันไฟฟ้าทดสอบพิกัด 0–250 V ให้กับอุปกรณ์อินเตอร์ล็อคของชิ้นงานในระหว่างการทดสอบแบบรอบ

• ประตูเครื่องซักผ้าฝาหน้า
• ฝาเครื่องซักผ้าแบบพัลเซเตอร์ฝาบน
• ชุดล็อคประตูเครื่องอบผ้าไฟฟ้า
• กลไกล็อคประตูเครื่องซักผ้าและล็อคฝา

• ออกแบบมาเป็นพิเศษสำหรับ IEC 60335-2-7 ข้อ 18.101 การทดสอบความทนทานต่อประตูเครื่องซักผ้าและฝาปิด
• สถานีทดสอบอิสระคู่ — ใช้งานสองชิ้นงานพร้อมกันเพื่อปรับปรุงปริมาณงานในห้องปฏิบัติการ
• ตัวขับเคลื่อนเซอร์โวมอเตอร์พร้อมมุมเปิดที่ปรับได้ 0–130° และความเร็ว 0–360°/s
• โปรแกรมนับรอบได้สูงสุด 999,999 รอบพร้อมตัวนับรอบแบบเรียลไทม์
• เอาต์พุตกำลังเสริม 0–250 V เพื่อจ่ายไฟให้กับอุปกรณ์อินเทอร์ล็อคระหว่างการทดสอบเต็มรอบ
• ฟิกซ์เจอร์จับยึดแบบนิวแมติกเพื่อการยึดตัวอย่างประตูและฝาอย่างมั่นคง
• การตรวจสอบแรงแบบวงปิดพร้อมข้อมูลแรงเปิด-ปิดที่บันทึกไว้
• การจัดเก็บข้อมูลการทดสอบเต็มรูปแบบสำหรับผลลัพธ์รายงานห้องปฏิบัติการรับรอง

เครื่องมือทดสอบวงจรการใช้งานทั่วไปส่วนใหญ่จะทำเฉพาะการเคลื่อนที่แบบสวิงซ้ำๆ ง่ายๆ โดยไม่มีการจ่ายแรงดันไฟฟ้าที่เชื่อมต่อกัน ที่SN1401ได้รับการปรับให้เหมาะสมแบบกำหนดเองอย่างเคร่งครัดสำหรับข้อกำหนดความทนทานต่อการเชื่อมต่อของเครื่องซักผ้าและเครื่องซักผ้า IEC 60335-2-7 รองรับการจ่ายไฟแรงดันไฟเข้าล็อคประตูในระหว่างการทดสอบแบบวนรอบ และการออกแบบสถานีคู่ช่วยเพิ่มประสิทธิภาพการทดสอบในห้องปฏิบัติการได้อย่างมาก การควบคุมวงปิดของเซอร์โวช่วยให้มั่นใจถึงแรงและมุมของการเปิด-ปิดที่ทำซ้ำได้ และข้อมูลการทดสอบสามารถนำมาใช้โดยตรงสำหรับรายงานการรับรองของบุคคลที่สาม

เหมาะสำหรับผู้ผลิตเครื่องซักผ้า ห้องปฏิบัติการรับรองเครื่องใช้ในครัวเรือน และแผนกควบคุมคุณภาพ ทำการทดสอบความทนทานแบบวนรอบสำหรับประตูเครื่องซักผ้าฝาหน้า ฝาฝาบน อินเตอร์ล็อคของประตูเครื่องอบผ้า และส่วนประกอบล็อค เพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์ที่เชื่อมต่อกัน และเป็นไปตามข้อกำหนดด้านความปลอดภัย IEC 60335-2-7
