IEC60335-2-30 รูป.103 เครื่องใช้ไฟฟ้า เครื่องทําความร้อนห้อง เครื่องทดสอบการเพิ่มอุณหภูมิพื้นผิว

มุมทดสอบนี้ตรงกับความต้องการมาตรฐานของข้อ 112, ภาพ 103 ของ IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021

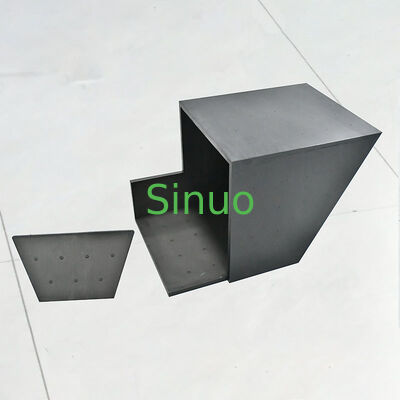

กล่องทดสอบนี้ทําจากแผ่นพลาเวอร์สีดําที่ค่อนข้างหนาประมาณ 20 มม. ผนัง A สามารถวางอยู่ห่างจากปลายของกล่องทดสอบได้หลายระยะ

กล่องทดสอบจะถูกวางไว้ในมุมทดสอบ โดยด้าน B อยู่ตรงกับผนังหนึ่งของมุมทดสอบ และปลายที่ชันของกล่องทดสอบอยู่ตรงกับผนังอีกมุมหนึ่ง มุมทดสอบมีความกว้างอย่างน้อย 470 มม.ความลึก 760 มิลลิเมตร และความสูง 470 มิลลิเมตร.

เครื่องทําความร้อนห้องนั่งวางในกล่องทดสอบในตําแหน่งที่ไม่เหมาะสมที่สุด ตามคําแนะนําของผู้ผลิต หากมันจะเข้ากับกล่องทดสอบ และระยะห่าง L = 0 mm The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicleผนัง A ของกล่องทดสอบสามารถเคลื่อนไหวเพื่อเพิ่ม L ไปยังระยะทางสูงสุด L = 220 mm

หากผู้ผลิตไม่ได้ให้คําแนะนําใด ๆ สําหรับการวางเครื่องทําความร้อนห้องพัก หรือถ้าเครื่องทําความร้อนไม่สามารถเข้ากับกล่องทดสอบได้เครื่องทําความร้อนห้องพักวางไว้ในตําแหน่งที่ไม่เหมาะสมที่สุดบนพื้นของมุมการทดสอบเครื่องทําความร้อนที่มี PTC ระบบทําความร้อนถูกวางห่างจากผนังถ้ามันจะนําไปสู่อุณหภูมิที่สูงขึ้น

การเพิ่มอุณหภูมิของแผ่นพีชชิตถูกกําหนดโดยใช้เทอร์โมคอลล์ที่ติดต่อกับแผ่นเล็ก ๆ ที่ดําจากทองแดงหรือทองแดง กว้าง 15 มิลลิเมตรและหนา 1 มิลลิเมตรดิสก์ถูกวางบนพื้นผิวของพัด.

เครื่องตรวจสอบสามารถถือไว้ได้ด้วยการใช้เครื่องกรงพานห้องปฏิบัติการหรืออุปกรณ์คล้ายๆ กัน เครื่องตรวจสอบใด ๆ ที่ให้ผลที่เหมือนกันกับเครื่องตรวจสอบก็สามารถใช้ได้

• การปฏิบัติตามมาตรฐาน IEC:ผลิตตามความต้องการของ IEC 60335-2-30 ข้อ 11.2 และรูป 103
• มุมห้องจําลอง:ทําแบบจําลองมุมภายในที่จริง ประกอบด้วยพื้นและผนังตั้งสองด้าน เพื่อให้ผลการทดสอบสําหรับเครื่องทําความร้อนมีความน่าเชื่อถือ
• ปลายสีดําแมท:ด้านภายในและด้านนอกถูกทําด้วยสีดําแมทเพื่อการดูดซึมความร้อนอย่างเท่าเทียมกัน
• การติดตั้งเทอร์โมคอปเปอร์แบบหลากหลาย:หลุมที่เจาะก่อนถูกวางไว้ในระยะ 10 ซม. ทําให้การติดตั้งเครื่องตรวจอุณหภูมิง่าย
• โครงสร้างที่แข็งแรง:ผลิตจากไม้ฝาแน่นความหนาประมาณ 20 มิลลิเมตร โดยมีโครงสร้างที่แข็งแกร่งและอายุการใช้งานยาวนาน
