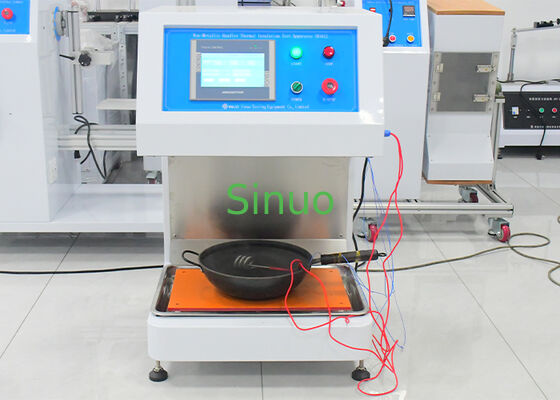

TZS 683:2022 หมวด 10.7 เครื่องมือทดสอบฉนวนกันความร้อนของด้ามจับที่ไม่ใช่โลหะ
| Test Station: | สถานีเดียว | Control Method: | การควบคุม PLC |
| Platform size: | 400 มม.*400 มม. | Temperature channel: | 4 ช่อง |
| Heating temperature: | RT~ 100 °C | Test time: | 0-99H99M99S |
| High Light: | ที่จับที่ไม่ใช่โลหะ ฉนวนกันความร้อน,อุปกรณ์ฉนวนทดสอบไฟฟ้า,TZS 683 ข้อ 10.7 อุปกรณ์ทดสอบ |
||
- ให้เติมน้ำที่อุณหภูมิ 23°C + 2°C ลงในภาชนะจนถึง 90% ของความจุที่ระบุ และปิดฝา (ถ้ามี) ให้เข้าที่
- ให้ทำให้น้ำเดือดโดยใช้ขดลวดทำความร้อนไฟฟ้าที่จุ่มลงในน้ำ เพื่อให้อุณหภูมิถึงจุดเดือดภายใน 15 ถึง 20 นาที
- ให้วัดอุณหภูมิของด้ามจับไม่น้อยกว่า 15 นาทีหลังจากน้ำเริ่มเดือด โดยใช้เทอร์โมคัปเปิลที่ติดตั้งที่จุด A และ B ตามที่แสดงในรูปที่ 1
- ให้บันทึกอุณหภูมิและเปรียบเทียบกับค่าที่ระบุ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| การควบคุม | การควบคุม PLC, การทำงานหน้าจอสัมผัสขนาด 7 นิ้ว |
| สถานี | สถานีเดียว |
| ขนาดแท่นวาง | 400 มม. × 400 มม. |
| ช่องบันทึกอุณหภูมิ | 4 ช่อง (จุด A, จุด B, อุณหภูมิแวดล้อม, สำรอง) |
| อุณหภูมิทำความร้อน | Rt ~ 100°C |
| วิธีการวัดอุณหภูมิ | โดยใช้เทอร์โมคัปเปิลที่ติดตั้งที่จุด A และ B ตามที่แสดงในรูปที่ 1 |
| เวลาทดสอบ | 0-99H99M99S, สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัสได้ |
| ขดลวดทำความร้อนไฟฟ้า | วัสดุขดลวดทำความร้อนไฟฟ้า: ทองแดง ขดลวดทำความร้อนไฟฟ้าสามารถจุ่มลงในน้ำได้ การเปิด/ปิดขดลวดทำความร้อนไฟฟ้าจะถูกควบคุมเพื่อให้สามารถทำให้น้ำเดือดได้ภายในระยะเวลาตั้งแต่ 15 ถึง 20 นาที |
| การบันทึกอุณหภูมิ | หน้าจอสัมผัสแสดงผล สามารถแสดงอุณหภูมิและเวลาได้ |
| แหล่งจ่ายไฟ | AC220V, 50Hz, 3kW |
