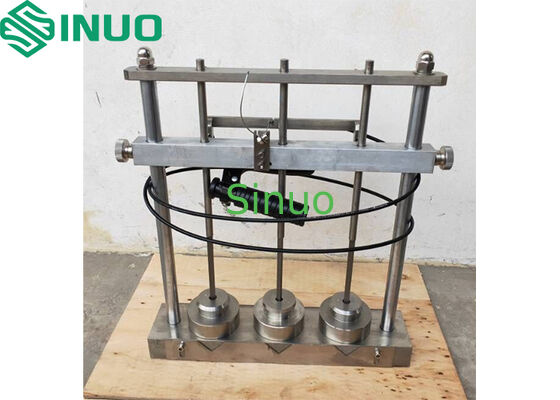

IEC61386-1:2017 ข้อ 10.3 อุปกรณ์ทดสอบแรงกระแทกอุณหภูมิต่ํา
| Test stations: | สามสถานี | Specimen length: | 200 ± 5 มม |
| Drop masses: | 0.5 กก. 1.0 กก. 2.0 กก. 6.8 กก. (ชิ้นละ 3 ชิ้น) ความคลาดเคลื่อน +1 0% | Drop height: | 100 มม., 300 มม., ความคลาดเคลื่อน ±1%, ปรับได้ |
| Steel anvil: | Ø20 มม. รัศมีส่วนโค้งด้านล่าง R300, 100 กรัม | Release method: | การปลดกลไกแบบแมนนวลแบบสลัก |
| High Light: | เครื่องทดสอบแรงกระแทกอุณหภูมิต่ำ IEC61386-1,อุปกรณ์ทดสอบไฟฟ้าพร้อมการรับประกัน,ส่วนที่ 10.3 เครื่องมือทดสอบแรงกระแทก |
||
IEC61386-1:2017 ข้อ 10.3 อุปกรณ์ทดสอบแรงกระแทกอุณหภูมิต่ํา
ข้อมูลสินค้า:
มาตรฐานที่ใช้: IEC61386-1:2017
ตัวอย่างและขอบเขต: เหมาะสําหรับสายไฟฟ้าโลหะ, ไม่โลหะและผสมผสมที่ใช้ในการปกป้องและจัดการสายไฟฟ้าและ/หรือสายไฟฟ้าที่แยกสําหรับระบบไฟฟ้าหรือระบบสื่อสารสูงสุด AC 1000 V และ/หรือ DC 1500 V
เป้าหมายการทดสอบ: เพื่อประเมินความต้านทานต่อการกระแทกทางกลของท่อไฟหลังจากปรับอุณหภูมิต่ํา
หลักการทดสอบ: ตัวอย่างถูกกระแทกโดยมือตีที่หล่นออกมาอย่างอิสระจากความสูงที่กําหนด
โครงสร้างและลักษณะ:
อุปกรณ์นี้ใช้พร้อมกับห้องอุณหภูมิต่ํา
อุปกรณ์ควรวางบนพื้นผิวแนวราบแข็งแรง
ก่อนการทดสอบ, ตัวอย่างจะต้องปรับปรุงในห้องอุณหภูมิต่ําที่เหมาะสม, และการทดสอบการกระแทกจะเสร็จสิ้นภายใน 10 วินาทีหลังจากการนําออกจากห้อง.
ปริมาตรเทคนิค:
|
ไม่ ไม่ |
รายการ |
ปริมาตร |
|
1 |
รุ่น |
SN2127A |
|
2 |
สถานีทดสอบ |
สถานี 3 แห่ง |
|
3 |
ความยาวของตัวอย่าง |
200 ± 5 มิลลิเมตร |
|
4 |
เครื่องบดม้าลาย |
0.5 กิโลกรัม, 1.0 กิโลกรัม, 2.0 กิโลกรัม, 6.8 กิโลกรัม (แต่ละชิ้นมี 3 ชิ้น)+ 1 0% |
|
5 |
ความสูงการตก |
100 มิลลิเมตร, 300 มิลลิเมตร, ความอดทน ± 1%, ปรับได้
|
|
6 |
โลหะ |
Ø20 มิลลิเมตร รังสีเส้นโค้งด้านล่าง R300 100 กรัม |
|
7 |
วิธีการปล่อย |
การปลดมือแบบกลไกแบบล็อก |
|
8 |
รูปแบบโครงสร้าง |
|
