ระบบวัดวิดีโอพร้อมฟังก์ชันการวัดและระบุตำแหน่งโดยตรงด้วยการสแกนคอนทัวร์ 2 มิติ
| Measurement Stroke: | 300 × 200 × 200 มม | Overall Dimensions: | 1200 × 700 × 1540 มม |
| Table Load: | 30 กิโลกรัม | Operation Mode: | คู่มือ |
| Magnification: | ออปติคัล 0.7×–4.5× | Measurement Software: | การวัด 2 มิติ |
| Linear Scale: | สเกลความแม่นยำสูง 0.5 µm | Accuracy: | (2.0 + ลิตร/200) ไมโครเมตร |
| High Light: | ระบบวัดวีดีโอด้วยการสแกน 2 มิติ,เครื่องทดสอบอายุสวิทช์ที่มีการวัดวงจร,ระบบวัดวีดีโอจุดและวัด |
||
ระบบวัดวิดีโอด้วยการสแกนคอนทรู 2 มิติ โดยตรงจุดและการวัดฟังก์ชัน
ข้อมูลสินค้า:

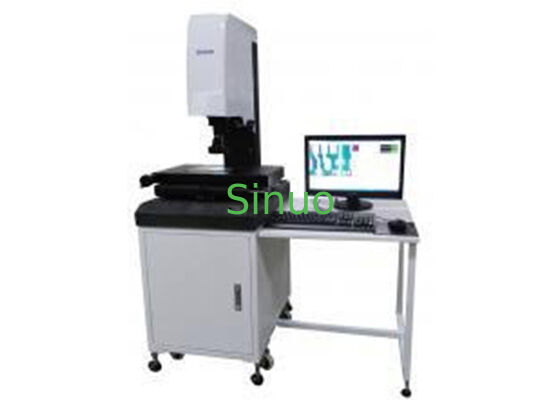

ระบบวัดวีดีโอ JVB300H เป็นเครื่องวัด 2 มิติที่ใช้แกรนิต ความแม่นยําสูงและการควบคุมคุณภาพขององค์ประกอบที่ซับซ้อน. มันถูกใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ความแม่นยํา, เครื่องเชื่อม, เครื่องมือ, ส่วนโลหะ, การปัดฉีด, ธาตุครึ่งนํา, ส่วนประกอบรถยนต์, ห้องทดลอง, และส่วนการวัดอุตสาหกรรม
ลักษณะสินค้า:
ฐานและเสาแกรนิตความแข็งแรงสูงและแม่นยําสูง รับประกันความมั่นคงที่โดดเด่นและความทนทานระยะยาว
ไฟพื้นผิว LED ปรับได้ และแสงคอนทูร์ ให้แสงแบบเรียบร้อย ด้วยการผลิตความร้อนที่ต่ํา
เลนส์ซูมต่อเนื่องสามารถปรับขนาดใหญ่ในเวลาจริงระหว่างการวัด
แกน X/Y ใช้เส้นทางนํารถไฟและโครงสร้างสไลเดอร์, ปรับปรุงความแข็งแรงและการซ้ํา.
การผลิตรายงานกราฟิกที่บูรณาการ ทําให้สามารถส่งผลการตรวจสอบได้อย่างรวดเร็ว
อุปกรณ์ติดตั้งเลเซอร์เพื่อแสดงตําแหน่งการวัดอย่างแม่นยํา
ซอฟต์แวร์: OVM เวอร์ชั่นมาตรฐาน
การใช้งาน:
เครื่อง JVB300H สามารถวัดลักษณะผิว, ขนาด, มุม และความสัมพันธ์ของส่วนประกอบที่ซับซ้อนได้อย่างมีประสิทธิภาพ
มันเหมาะสําหรับอุตสาหกรรม เช่น
อิเล็กทรอนิกส์
อุปกรณ์และเครื่องวัด
สายเคเบิลและสายไฟ
เครื่องมือและเครื่องติดตั้ง
เครื่องแปรรูปแม่นยํา
รถยนต์และอากาศ
เครื่องประปา
เครื่องเชื่อมต่อและชิ้นส่วนการตีพิมพ์
สารประกอบจากพลาสติกและยาง
สถาบันวิจัยและศูนย์วัด
ปริมาตรเทคนิค:
| รายการ | รายละเอียด |
|---|---|
| รุ่น | JVB300H |
| ระยะทางการวัด (X × Y × Z) | 300 × 200 × 200 มม. |
| มิติรวม | 1200 × 700 × 1540 มม. |
| ภาระของโต๊ะ | 30 กก. |
| รูปแบบการทํางาน | คู่มือ (มีสลับการเคลื่อนไหวอย่างรวดเร็ว) |
| การขยายขนาด | ออทติก 0.7 × 4.5 × / ภาพ 28 × 180 × (สามารถปรับแต่ง) |
| โปรแกรมวัด | โปรแกรมวัด 2 มิติมาตรฐาน |
| พลังงาน | (110V/220V) ± 10%, 50/60 Hz |
| ขนาดเส้น | 0.5 μm ระดับความแม่นยําสูง |
| ความถูกต้อง | (2.0 + L/200) μm |
| ความซ้ํา | 2 μm |
| สถานที่ทํางาน | 20°C 25°C RH 45% 75% |
| CCD | 2.6 MP สีดิจิตอล CCD |
| เลนส์ | เลนส์แสงอุตสาหกรรมความละเอียดสูง |
| การส่องแสง | แสงคอนทรู + แสงผิว (เปลี่ยนกันได้) |
รายละเอียดทั่วไปของโปรแกรม:
ลักษณะสําคัญ
ฟังก์ชันจุดและการวัดโดยตรง
การวัดทางกณิตศาสตร์พื้นฐาน
การวัดองค์ประกอบ
การประเมินความอดทนในรูปแบบและตําแหน่ง
การตั้งระบบประสานงาน
การสแกนรูปแบบ 2 มิติ
การออกผลิตในรูปแบบ Word, Excel, CAD
การตรวจจับขอบอัตโนมัติด้วยคลิกหนู ไม่จําเป็นต้องตั้งโต๊ะทํางานใหม่
ความสามารถในการวัด:
ธาตุทางกณิตศาสตร์: จุด, เส้น, วงกลม, กาน, กลม
การคํานวณแบบประกอบ: ระยะกลาง, ความสัมผัส, เส้นกลาง, ระยะทางตั้งค่า, มุม bisectors, จุดตัด
การประเมินความอดทนของรูปแบบ: ความเฉพาะ, ความกลม, ความตรง, สถานะ, ความชัน
การปรับพิกัด: การแปลง, การหมุน, การตั้งระบบพิกัดใหม่
การรายงานข้อมูล: สามารถส่งออกไปยังซอฟต์แวร์สํานักงานเพื่อการวิเคราะห์และพิมพ์
