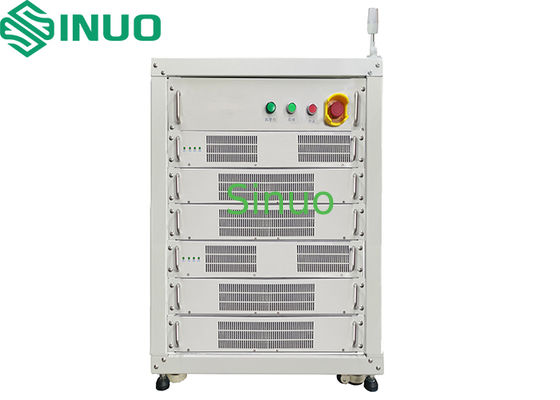

ระบบการทดสอบแบตเตอรี่ระดับความละเอียดสูงเพื่อการวิเคราะห์ผลประกอบการของแบตเตอรี่ Li-ion

ไม่ ไม่

รายการ

รายละเอียด

1

รุ่น

SNCTS100V60A-8CH

2

ช่องทางหลัก

8 ช่อง

3

รูปแบบการทํางานช่องทาง

อิสระอย่างสมบูรณ์

4

รูปแบบการทํางานของช่องหลัก

การชาร์จ: CC, CV, CCCV (การเปลี่ยนแปลงอย่างเรียบร้อยโดยไม่มีผลกระทบ)

การปล่อย: CC, CP, CV

อื่นๆ: เตรียมตัว หยุด

สถานการณ์การสิ้นสุดการทดสอบช่องหลัก

เวลา โวลเตชั่น ปัจจุบัน ความจุ เป็นต้น

5

ความดันช่องหลัก

ระยะความกระชับกําลังการชาร์จ

0V-100V

ระยะความแรงดันการปล่อย

10V-100V

ความถูกต้อง

± ((0.05%RD+0.05%FS)

การแก้ไข

0.1mV

ช่องหลัก ปัจจุบัน

แม็กซ์

± 60A

นาที

± 150mA

ความถูกต้อง

± ((0.05%RD+0.05%FS)

การแก้ไข

0.1mA

เวลาตอบสนองการเริ่มต้นปัจจุบัน

≤20ms

เวลาเปลี่ยนปัจจุบัน

≤ 40ms

เวลา

การแก้ไข

1000mS

พลัง

ผลิต

ปริมาณการออกแบบต่อเนื่องสูงสุดต่อช่อง: 6000W

ความมั่นคง

± 0.1% FS

ประสิทธิภาพ

ขนาดสูงสุด ประสิทธิภาพการชาร์จ

85%

ประสิทธิภาพการปล่อยน้ําสูงสุด

85%

การตอบสนองจากกรีด

การบิดเบือนฮาร์มอนิกส์

≤ 3%

ปัจจัยพลังงาน

≥ 0.99

ฟังก์ชันตัดช่องทางช่วย

ระบบสามารถตั้งเงื่อนไขที่ขั้นตอนช่องหลักจะหยุดหรือเปลี่ยนเมื่อสัญญาณช่องช่วยถึงค่าที่กําหนดไว้

6

การสื่อสาร

อินเตอร์เฟซ Ethernet RJ-45 สําหรับการส่งข้อมูลที่มั่นคงและเป็นเวลาจริง

BMS การสื่อสาร

สายการ์ตูน (ไม่จํากัด)

7

โปรแกรมควบคุม

รองรับการป้องกันข้อมูลการปิดพลังงาน ทําให้สามารถดําเนินการทดสอบได้หลังจากการล้มเหลวไฟฟ้าที่ไม่คาดหวัง การหยุดด้วยมือ หรือจากไฟล์ข้อมูลที่บันทึกไว้

ปริมาณความปลอดภัยสามารถตั้งค่าได้ รวมถึงขั้นต่ําและขั้นสูงของความดัน, ขั้นต่ําและขั้นสูงของกระแสไฟฟ้า และการป้องกันกระแสไฟฟ้า/กระแสไฟฟ้า

ปริมาตร เช่น ต่ําสุด / ต่ําสุด โลเตจและต่ําสุด / ต่ําสุด อุณหภูมิสามารถตั้งค่าสําหรับช่องช่วย

วงจรสูงสุด

9999

ผืนกวางรัง

สูงสุด 10

โฟเมตเวลา

h / min / s

การบันทึกข้อมูล

≥ 1000 ms

8

การแสดงข้อมูล

รายการจักรยาน

จํานวนวงจร, ความจุ / ความจุ, พลังงาน, ความแรงกดเฉลี่ย

รายการกระบวนการ

จํานวนกระบวนการ, รูปแบบ, เวลา, ความจุ, พลังงาน, ความแรงดันปลาย/กระแสปัจจุบัน

รายการรายละเอียด

จํานวนบันทึก, ระบบเวลา, เวลาสะสม, ความดัน, ปัจจุบัน, พลังงาน, พลังงาน

9

วันที่ส่งออก

ข้อมูลสามารถส่งออกไปยังไฟล์ Excel และแผนภูมิ; ให้รายงานประสิทธิภาพ, คอร์ฟการชาร์จ/การปล่อยไฟ, คุณลักษณะของแรงดัน/เวลาปัจจุบัน เป็นต้น

10

ประเภทเส้นโค้ง

แกน X: ระยะเวลาทั้งหมด ความจุ จํานวนวงจร เป็นต้น

คุณ...aสี:ความตึงเครียดทั้งหมด, กระแส, ความจุ, อุณหภูมิเซลล์, ความจุ / ความจุ, ความจุเซลล์, ฯลฯ

11

โปรแกรม การคุ้มครอง

ความดันเกิน/ต่ํา, ความดันเกิน/ต่ํา, ความร้อนเกิน, การฟื้นฟูการสูญเสียพลังงาน, ความสับสนของกระแสไฟฟ้าผิดปกติ เป็นต้น

เครื่องจักร การคุ้มครอง

ด้านกลับขั้วขั้ว ความแรงเกิน

ระเบิด

สวิทช์ปิดฉุกเฉิน การปิดอัตโนมัติ การเชื่อม/ตัดอัตโนมัติ

12

เส้นทางผลิต

การเชื่อมต่อสี่สาย (สายไฟฟ้าและสายไฟฟ้าแยกแยก)

13

การเย็น

การเย็นด้วยอากาศ

14

ระดับความปลอดภัย

สอดคล้องกับ EN60950 และ GB4943

เสียง

ทดสอบตามวิธีที่ระบุในIEC 62040-3ระดับเสียงต่ํากว่า75 dBA- เครื่องวัดระดับเสียงที่ใช้จะต้องความต้องการประเภท I ของ IEC 804, ด้วยความแม่นยําที่ดีกว่า ± 0,5 dB

ระดับการป้องกัน

IP22

15

ความสามารถในการรักษา

การออกแบบแบบโมดูล; ส่วนสํารองเปลี่ยนได้; การบํารุงรักษาฟรีในช่วงระยะเวลาการรับประกัน

16

อัพเกรดซอฟต์แวร์

การปรับปรุงโปรแกรมฟรีตลอดชีวิต (จนกว่าจะเข้ากันได้ด้วยฮาร์ดแวร์)

17

อัตราการล้มเหลว

≤ 1%

18

ขนาดของอุปกรณ์

ตู้: 670 ((W) × 850 ((D) × 960 ((H) mm
หน่วยหลัก: 560 ((W) × 620 ((D) × 100 ((H) mm
(ยกเว้นหลอดสัญลักษณ์)

19

แนวทางการบํารุงรักษา

การเข้าถึงด้านหน้าและด้านหลัง

20

สี

หน่วยหลัก: ไอซ์เกรย์ GY09
ตู้: เครื่องมือสีเทา GY10
(สามารถปรับแต่งได้)

21

สิ่งแวดล้อม

พลังงาน

380VAC ± 10%, สามเฟส 5 สาย, 50Hz ± 5%

พลังงานระดับ

54kW (L252×3 + N42 + PE42)

อุณหภูมิแวดล้อม

-20°C ~ 40°C

ความชื้น

10%~90% RH, ไม่ปรับความหนา

อื่นๆ

หลีกเลี่ยงความชื้น, การสั่นสะเทือน, และฝุ่น; ไม่สําหรับสภาพแวดล้อมที่ระเบิดหรือควัน

22

หมายเหตุความปลอดภัย

1.ให้แน่ใจว่าอุปกรณ์ติดพื้นที่อย่างถูกต้อง

2.ให้บริเวณรอบเครื่องมือสะอาด

3.อย่าเปิดแผ่นภายในระหว่างการใช้งาน

4.ให้แน่ใจว่าช่องทดสอบไม่ทํางาน ก่อนเชื่อมหรือเอาแบตเตอรี่ออก

5.ในกรณีฉุกเฉิน กดสวิทช์หยุดฉุกเฉิน ก่อนการทํางานอื่น ๆ
