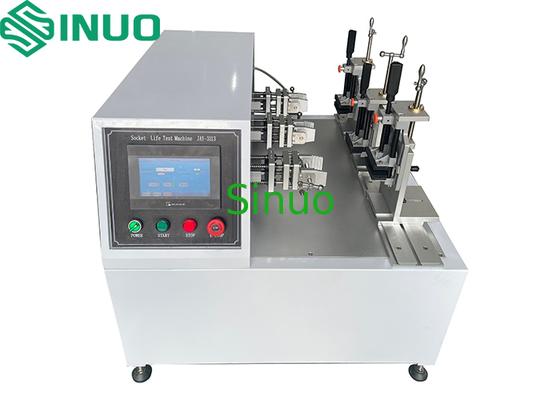

อุปกรณ์ทดสอบความทนทานของเต้ารับ ปลั๊กไฟ และสวิตช์แบบซิงโครนัส 3 สถานี
| Test Station: | 3 สถานีซิงโครนัส | Test Times: | 0～999999 ครั้ง |
| Conduction Time: | 0～99.9 วินาที | Close Time: | 0～99.9 วินาที |
| Test Stroke: | เชิงเส้น: 0 ～ 100 มม. | Test Speed: | เชิงเส้น: 0 ～ 100mm/s |
| High Light: | 3 สถานีเครื่องทดสอบซ็อคเก็ต,อุปกรณ์ความทนทานสวิทช์ไฟฟ้า,อุปกรณ์ทดสอบพหลกร่วม |
||
อุปกรณ์ทดสอบนี้มี 3 สถานีทำงานแบบซิงโครนัสที่มีความสามารถในการทดสอบสวิตช์เชิงเส้น 3 ตัวพร้อมกัน 3 ปลั๊กหรือซ็อกเก็ต 3 ตัว ระบบจะหยุดและเตือนภัยโดยอัตโนมัติหากสถานีใดมีการทำงานที่ผิดปกติ
อุปกรณ์ดังกล่าวเป็นไปตามมาตรฐานสากลรวมถึง IEC 60335-1 ภาคผนวก H, IEC60065: 2014 ข้อ 14.7 และ 15.1, IEC 60884-1 2013 ข้อ 20-21, IEC 61058-1 และ IEC60669-1
เมื่อใช้กับตู้โหลดเสริมอุปกรณ์นี้ทำการทดสอบความสามารถในการสร้าง/ทำลายและการทดสอบความอดทนตามปกติสำหรับปลั๊กในครัวเรือนซ็อกเก็ตและสวิตช์เชิงเส้น การทดสอบเหล่านี้ประเมินความทนทานเชิงกลและความต้านทานต่อความล้าทางไฟฟ้าตรวจจับปัญหาเช่นการยึดเกาะแบบสัมผัสหรือความล้มเหลวในการรักษาตำแหน่งเปิด/ปิด
- ชั้นวางอลูมิเนียมอัลลอยด์พร้อมแผ่นซีลสแตนเลส
- ระบบเซอร์โวมอเตอร์และสกรูบอลสกรู
- อินเทอร์เฟซหน้าจอสัมผัสสีขนาด 7 นิ้วสำหรับการตั้งค่าพารามิเตอร์
- ระบบควบคุม PLC (มิตซูบิชิ)
- วงจรการทดสอบที่ตั้งโปรแกรมได้ความเร็วและจังหวะ
| เลขที่ | รายการ | พารามิเตอร์ | คำพูด |
|---|---|---|---|
| 1 | พลัง | AC 220V ± 10V, 50Hz | |
| 2 | สถานี | 3 สถานีซิงโครนัส | สำหรับการทดสอบปลั๊กซ็อกเก็ตสวิตช์เชิงเส้น |
| 3 | อินเตอร์เฟสการทำงาน | หน้าจอสัมผัส LCD ขนาด 7 นิ้ว | |
| 4 | โหมดไดรฟ์ | เซอร์โวมอเตอร์ + สกรูบอล | |
| 5 | ระบบควบคุม | ระบบควบคุม PLC | มิตซูบิชิ |
| 6 | เวลาทดสอบ | 0 ～ 999999 ครั้งสามารถตั้งไว้ล่วงหน้าได้ | |
| 7 | เวลานำไฟฟ้า | 0 ～ 99.9s สามารถตั้งไว้ล่วงหน้าได้ | |
| 8 | เวลาปิด | 0 ～ 99.9s สามารถตั้งไว้ล่วงหน้าได้ | |
| 9 | การทดสอบจังหวะ | เชิงเส้น: 0 ～ 100 มม. สามารถตั้งไว้ล่วงหน้าได้ | |
| 10 | ความเร็วในการทดสอบ | linear: 0 ～ 100mm/s สามารถตั้งไว้ล่วงหน้าได้ | |
| 11 | ความดันบรรยากาศ | 80 ～ 106kpa | |
| 12 | อุณหภูมิแวดล้อม | 5 ～ 40 ° C | |
| 13 | ความชื้นสัมพัทธ์ | (20 ～ 90)%RH | |
| 14 | ใช้สภาพแวดล้อม | ไม่มีการสั่นสะเทือนไม่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าไม่มีฝุ่นไม่มีก๊าซกัดกร่อนจำเป็นต้องมีการระบายอากาศที่ดี | |
| 15 | ขนาดและน้ำหนัก | 960 × 730 × 600 มม. 160 กก. |
