เครื่องทดสอบฟิวส์ความร้อนอัจฉริยะ IEC 60691 0-300A อุปกรณ์ทดสอบความทนทานและการโอเวอร์โหลด
| Fuse Rating: | 45A | Test Current: | 3.0 ~ 300.00A |
| Test Current Range: | 0 ~ 300a | Test Voltage Range: | 0 ~ 20V |
| Time Setting Range: | 1S ~ 99S | Fuse Time Range: | 10ms ~ 99s |
| Test Time Accuracy: | ≤ 1% | Test Cycles: | 1 ~ 9999 ครั้ง |
| High Light: | เครื่องทดสอบฟิวส์ความร้อน IEC 60691,อุปกรณ์ทดสอบโอเวอร์โหลด 300A,เครื่องทดสอบอายุการใช้งานสวิตช์พร้อมการรับประกัน |
||
เครื่องทดสอบฟิวส์ความร้อนอัจฉริยะ IEC 60691 0-300A อุปกรณ์ทดสอบความทนทานและการโอเวอร์โหลด
รายละเอียดสินค้า

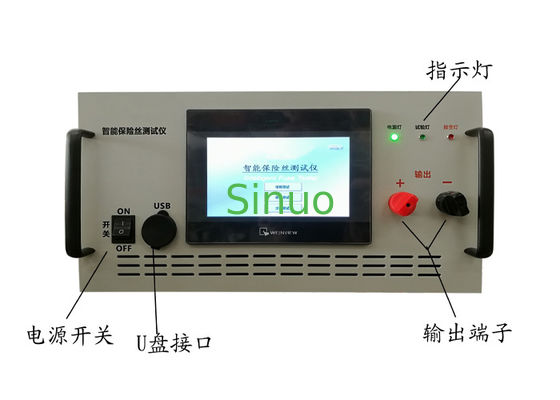

เครื่องทดสอบฟิวส์ความร้อนอัจฉริยะเป็นเครื่องมือพิเศษที่ออกแบบมาเพื่อทดสอบประสิทธิภาพของฟิวส์ขนาดเล็ก รวมถึงการวัดเวลาและกระแสไฟขาดของฟิวส์ สอดคล้องกับมาตรฐาน GB/T 9364.1-2015, GB 9364.3-2018, GB/T 9816.1-2023 ข้อ 10.4 และ IEC 60691-2023 สำหรับข้อกำหนดการทดสอบฟิวส์ ความทนทาน และการโอเวอร์โหลด มาพร้อมหน้าจอสัมผัสขนาด 7 นิ้วสำหรับการแสดงผลและการตั้งค่าพารามิเตอร์ และควบคุมโดยโปรเซสเซอร์ ARM เครื่องทดสอบแบบตั้งโปรแกรมได้นี้ให้กระแสไฟทดสอบสูงถึง 300A ด้วยการทำงานที่ชาญฉลาด ความแม่นยำสูง และความปลอดภัยที่เชื่อถือได้ จึงเป็นโซลูชันที่เหมาะสำหรับการใช้งานทดสอบฟิวส์
คุณสมบัติ
-
การออกแบบแหล่งจ่ายไฟ DC ขั้นสูงพร้อมโทโพโลยีฟูลบริดจ์/ฮาล์ฟบริดจ์แรงดันไฟฟ้าเป็นศูนย์และการควบคุม PWM เพื่อการตอบสนองแบบไดนามิกที่รวดเร็วและความแม่นยำสูงในการส่งออกแรงดันไฟฟ้าและกระแสไฟ
-
โหมดแรงดันไฟฟ้าคงที่และกระแสไฟคงที่ที่ตั้งโปรแกรมได้
-
รองรับโหมดการทดสอบสี่โหมด: การทดสอบฟิวส์ขาด (M1), การทดสอบความทนทาน (M2), การทดสอบแบบขั้นบันได (M3) และการทดสอบโอเวอร์โหลด (M4)
-
เวลาตอบสนองที่รวดเร็วเป็นพิเศษในระดับมิลลิวินาที
-
ฟังก์ชันการป้องกันหลายอย่าง (แรงดันไฟฟ้าเกิน, กระแสไฟเกิน ฯลฯ) พร้อมการตัดไฟอัตโนมัติและสัญญาณเตือนด้วยเสียง/ภาพ
-
ประสิทธิภาพการแปลงสูงด้วยเทคโนโลยีการสลับ ZVZCS
-
การบันทึกข้อมูลแบบเรียลไทม์เพื่อการตรวจสอบและวิเคราะห์ที่ง่ายดาย
-
การสลับที่ราบรื่นและแม่นยำระหว่างแรงดันไฟฟ้าคงที่และกระแสไฟคงที่โดยไม่มีการโอเวอร์ชูต
-
อินเทอร์เฟซหน้าจอสัมผัสขนาดใหญ่ 7 นิ้วพร้อมการควบคุมแบบดิจิทัลเต็มรูปแบบเพื่อการใช้งานที่เป็นมิตรกับผู้ใช้
ข้อมูลจำเพาะทางเทคนิค
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| แรงดันไฟฟ้าขาเข้า | AC 220V ±10% |
| พิกัดฟิวส์ | 45A |
| ความถี่ขาเข้า | 50Hz / 60Hz |
| สภาพแวดล้อมในการทำงาน | อุณหภูมิ: 10℃ ~ 40℃, ความชื้น: ≤75% RH |
| สี | สีเทาขาว |
| น้ำหนัก | ประมาณ 25 กก. |
| ช่วงกระแสไฟทดสอบ | 0 ~ 300A |
| ช่วงแรงดันไฟฟ้าทดสอบ | 0 ~ 20V |
| โหมดการทดสอบ | การทดสอบเวลาฟิวส์ M1, การทดสอบความทนทาน M2, การทดสอบแบบขั้นบันได M3, การทดสอบโอเวอร์โหลด M4 |
การทดสอบเวลาฟิวส์ M1
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| กระแสไฟทดสอบ | 3.0 ~ 300.00A |
| ช่วงการตั้งค่าเวลา | 1s ~ 99s |
| ช่วงเวลาฟิวส์ | 10ms ~ 99s |
| ความแม่นยำของเวลาทดสอบ | ≤ ±1ms + 0.3%RD (RD = เวลาทำงานจริง) |
| เวลาทำงาน | 1s ~ 59m59s |
การทดสอบความทนทาน M2
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| กระแสไฟทดสอบ | 0 ~ 300.00A |
| เวลาเปิด/ปิด | สูงสุด 9999h59m59s |
| ความแม่นยำของเวลาทดสอบ | ≤ 1% |
| รอบการทดสอบ | 1 ~ 9999 ครั้ง |
การทดสอบแบบขั้นบันได M3
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงกระแสไฟเริ่มต้น | 0 ~ 300.00A |
| การตั้งค่ากระแสไฟสุดท้าย | 0 ~ 300.000A |
| ค่ากระแสไฟแบบขั้นบันได | 0.5A ~ 1A |
| ช่วงเวลาคงที่แบบขั้นบันได | สูงสุด 9999h59m59s |
| ความแม่นยำของเวลาทดสอบ | ≤ 1% |
การทดสอบโอเวอร์โหลด M4
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงกระแสไฟ | 3 ~ 300.00A |
| การตั้งค่าระยะเวลา | 1 ~ 20ms (ค่าเริ่มต้น: 3ms) |
| การตั้งค่าช่วงเวลา | 1 ~ 99s (ค่าเริ่มต้น: 10s) |
| รอบการทดสอบ | 1 ~ 9999 ครั้ง |
พารามิเตอร์อื่นๆ
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| จอแสดงผล | หน้าจอสัมผัสขนาด 7 นิ้ว |
| วิธีการควบคุม | การควบคุม ARM |
| ฟังก์ชันการป้องกัน | กระแสไฟเกิน, เวลาเกิน, การป้องกันอุณหภูมิเกินพร้อมสัญญาณเตือนด้วยเสียง |
| การจัดเก็บข้อมูล | รองรับการบันทึกข้อมูลการทดสอบ |
| ฟังก์ชัน USB | รองรับแฟลชไดรฟ์ USB สำหรับการส่งออกข้อมูล |
| อุปกรณ์ทดสอบ | 1 ชุด (ตัวอย่างที่ผู้ใช้จัดหาให้) |
| ขนาดอ้างอิง | 440 มม. (ยาว) × 550 มม. (ลึก) × 250 มม. (สูง) |
