| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | Plywood Case |
| ระยะเวลาการจัดส่ง: | 30 Days |
| วิธีการชำระเงิน: | T/T |
| ความสามารถในการจัดหา: | 20 sets per month |
IEC60335-2 เครื่องทดสอบความต้านทานการบิดของลําเลียงบรรทุกกระแสไฟฟ้า 5 สถานี
ข้อมูลสินค้า:
อุปกรณ์นี้ตรงกับมาตรฐานของ IEC60335-2-2 ข้อ 21103, IEC 60312 ข้อ 69, เหมาะสําหรับเครื่องทดสอบความต้านทานการบิดของเชือกบรรทุกกระแสไฟฟ้า. การตรวจสอบความสอดคล้องด้วยการทดสอบต่อไปนี้
ปลายของเชือกที่พัฒนาเพื่อเชื่อมต่อกับหัวทําความสะอาดแบบมอเตอร์ถูกติดตั้งกับแขนหมุนของอุปกรณ์ทดสอบที่แสดงในรูป 17ระยะห่างระหว่างแกนหมุนของแขนและจุดที่เชือกเข้าสู่ส่วนแข็งคือ 300 mm ± 50 mm.แขนสามารถยกจากตําแหน่งแนวราบโดยมุม 40 ° ± 1 ° A mass of 5 kg is suspended from the other end of the hose or from a convenient point along the hose so that when the arm is in the horizontal position the mass supported and there is no tension on the hose.
ตัวอย่างการทดสอบและข้อจํากัด
หม้อดูดฝุ่น หม้อดูดน้ํา เครื่องทําความสะอาด

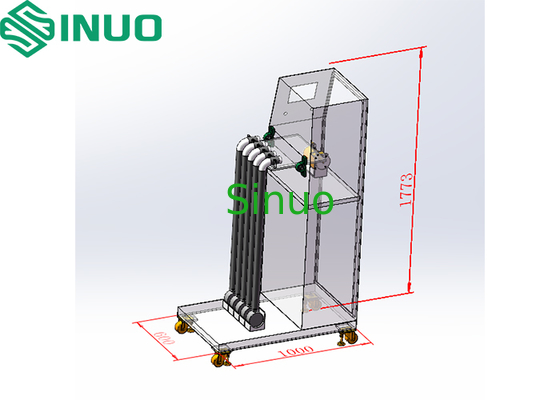

โครงสร้างอุปกรณ์:
ปริมาตรเทคนิค:
| สภาพแวดล้อมการทํางาน |
พลังงานไฟฟ้า: AC220V ± 10% / 50-60Hz อุณหภูมิการทํางาน: 0-40°C ความชื้น: 30% - 90% |
| สถานีทดสอบ | 5 สถานี |
| วิธีควบคุมไฟฟ้า | การควบคุมปัญญา PLC การทํางานด้วยจอสัมผัส |
| วิธีการขับ | เครื่องขับเคลื่อนเครื่องยนต์ |
| ความเร็วในการทดสอบ | 10 r/min, ปรับตั้งก่อน, ความแม่นยํา ± 1 r/min |
| มุมบิด | 40°±1° |
| น้ําหนักภาระ | 5 ชิ้นละ 2.5 กิโลกรัมและ 5 กิโลกรัม |
| ความยาวแขน | 300mm±50mm |
| จํานวนการทดสอบ | 0-999999 ครั้ง, ปรับตั้งก่อน, ปกติ 10000 ครั้ง |
| คลื่นโลหะ | มุมเลี้ยวของเชือกสูงสุด 3° ระหว่างการเคลื่อนไหวของน้ําหนัก มุมลื่น 3°±1° |
| ขนาดของอุปกรณ์ | ประมาณ 700×500×1150 (mm) (W×H×D) |
| น้ําหนักของอุปกรณ์ | 100 กิโลกรัม |
หลักการทดสอบ:
ใช้การควบคุม PLC และการทํางานด้วยจอสัมผัส ควบคุมมอเตอร์ในการขับเคลื่อนกลไกล้อ eccentric เพื่อยกแขนเครื่องจักรกล (สูงสุด 40 ° ± 1 °) จํานวนการทดสอบและความเร็วสามารถตั้งค่าได้เครื่องจะหยุดโดยอัตโนมัติเมื่อถึงจํานวนที่กําหนดไว้ก่อน.
ติดปลายของเชือกยืดหยุ่นที่บรรทุกกระแสไฟฟ้าที่พัฒนาเพื่อเชื่อมต่อกับหัวทําความสะอาดพลังงานกับแขนหมุนของอุปกรณ์ (ระยะห่างจากส่วนแข็ง: 300±50mm)วางน้ําหนัก 5 กิโลกรัมบนปลายอีกของเชือก (น้ําหนักสามารถเลื่อนไปตามแผ่นเลื่อนน้ําหนัก).แขนหมุนยกจากแนวราบไป 40°±1° ซ้ํา 2500 วงจร.หมุนปลายของเชือก 90 ° และซ้ําการทดสอบด้านบนอีก 2500 วงจร.ทําการทดสอบความแข็งแรงทางไฟฟ้าบนตัวอย่าง.
