IEC 62552:2015 เครื่องทดสอบเปิดปิดประตูตู้เย็นอัตโนมัติ
ข้อมูลสินค้า:
เครื่องทดสอบนี้มีจุดประสงค์สําหรับการทดสอบความทนทานของประตูตู้เย็นแนวตั้ง และยังสามารถใช้ได้ร่วมกับการทดสอบประสิทธิภาพพลังงานของตู้เย็นเพื่อจําลองวงจรเปิด/ปิดประตูนี่คืออุปกรณ์ทดสอบอัตโนมัติพิเศษ, เหมาะสําหรับหน่วยงานรับรอง, ห้องปฏิบัติการโรงงาน, และส่วนตรวจสอบอื่น ๆ.
ระบบนี้ใช้ระบบควบคุมที่มีความฉลาดที่พัฒนาขึ้นจาก PLC โดยมีตัวขับเคลื่อนเคลื่อนที่ปรับได้และจอสัมผัส LCD สีสําหรับการใส่ปารามิเตอร์. ผู้ใช้สามารถตั้งมุมทดสอบ, ความเร็ว, และเวลาการทํางานประตูเพื่อจําลองการเปิด/ปิดประตูด้วยมือได้อย่างจริงจัง เพื่อบรรลุการควบคุมหลายฟังก์ชันที่ฉลาด
การทดสอบหลักการ:
• การเปิดประตู:
เครื่องยนต์เซอร์โวขับแขนเครื่องจักรกลเพื่อดึงเชือกที่เคลื่อนประตูที่ติดกับถังดูดจาก 0 ° ถึง 5 ̊15 ° ภายใต้การเคลื่อนไหวที่ควบคุม, หลังจากนั้นประตูจะเคลื่อนไหวอย่างอิสระไปยังมุมเป้าหมาย
• ปิดประตู:
มอเตอร์เซอร์โวขับเคลื่อนแขนด้วยวงล้อความดันเพื่อผลักดันประตูจาก 45 ° ถึง 35 ̊40 ° ภายใต้การเคลื่อนไหวที่ควบคุม
• วงจรเปิดปิดครบถ้วนหนึ่งถูกกําหนดเป็นวงจรทดสอบเดียว
• การทดสอบสวิง 50N:
ประตูตู้เย็นถูกเปิดให้ 90 องศา (โดยมีกลไกจํากัดจากด้านใน) กล่องดูดถูกติดตั้งไว้ที่ขอบภายนอกของประตูที่ห่างที่สุดจากหมุนน้ําหนัก (เชื่อมต่อด้วยสายเหล็ก) ถูกยกและปล่อยโดยกระบอกปนูเมติกเพื่อใช้แรง 50Nหมุนประตูเกิน 90 องศาไปยังมุมสูงสุดของมัน
แล้วแขนจะรีเซ็ตประตูให้ 90 องศา และการชนจะซ้ํา 10,000 ครั้ง
โครงสร้างกล:

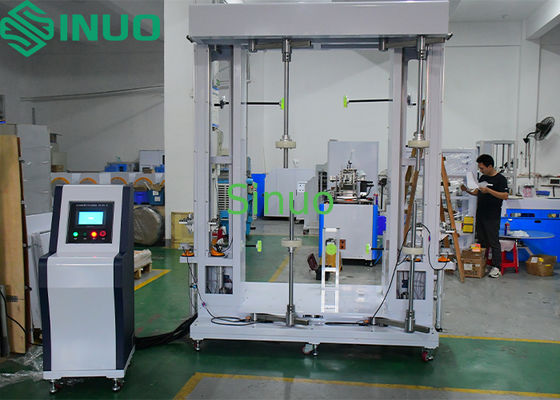

อย่างที่แสดงในรูปภาพ อุปกรณ์มีโครงสร้างกรอบบูรณาการตัวอย่างของตู้เย็นถูกวางบนฐานเพลตเพื่อให้แน่ใจว่าการเคลื่อนไหวสัมพันธ์ สร้างความเครียดภายในแทนการสั่นของเครื่องจักรทั้งหมด.
มีเสาตั้งสองเสาติดตั้งบนแผ่นฐาน (ซ้ายและขวา) ซึ่งแต่ละเสามีกลไกเปิด/ปิดประตูสองกลไก ดังที่แสดงในรูป 1ให้การทดสอบพร้อมกันของตู้เย็นที่มีประตูสูงสุดถึง 4 ประตู.
การจัดรูปแบบตัวอย่างการทดสอบแสดงในรูป 2
รูปที่ 1
ภาพ 2
รายละเอียดเทคนิค:
| ไม่ ไม่ | รายการ | รายละเอียด |
| 1 | พลังงาน | AC 220V, 50Hz, 5 kW |
| 2 | ระบบควบคุม | การควบคุมปัญญาของ Mitsubishi PLC |
| 3 | อินเตอร์เฟซ HMI | WEINVIEW หน้าจอสัมผัสสี 7 นิ้ว |
| 4 | ระบบขับเคลื่อน | เปิด/ปิดประตู: เซอร์โม่เตอร์ + เครื่องลดความแม่นยํา ประตูตับ: กระบอก |
| 5 | ตัวอย่างที่ใช้ได้ |
ประเภทเดียวกับที่แสดงในรูป 2 W × D × H = (0.4 ~ 1.0 m) × (0.4 ~ 1.0 m) × (0.6 ~ 2.0 m) |
| 6 | วัตถุทดสอบ | 1การทดสอบความทนทานประตูตู้เย็น (เปิดซ้าย, เปิดขวา, ประตูฝรั่ง) 2. 50N การทดสอบการชนประตู |
| 7 | สถานีทดสอบ |
1 สถานที่สําหรับการทดสอบ 1 ตู้เย็น ที่เข้ากันได้กับประตูซ้าย/ขวา/ประตูฝรั่ง 4 แขนหุ่นยนต์สามารถทํางานอย่างอิสระหรือพร้อมกัน |
| 8 | คอลัมน์ สูง | 2 คอลัมน์ (ซ้ายและขวา) แต่ละคอลัมน์มี 2 แขนสวิงที่ขับเคลื่อนด้วยมอเตอร์ ความสูงของถังดูดที่ปรับให้ตรงกับตําแหน่งประตู |
| 9 | อาวุธกล | 4 ชุด (ซ้ายด้านบน/ด้านล่าง, ขวาด้านบน/ด้านล่าง); ปรับความยาวและความสูงให้เหมาะกับขนาดประตูต่าง ๆ |
| 10 | อุปกรณ์ดูดถ้วย | 4 ชุดของถ้วยดูดที่มั่นคงสําหรับการถือประตูที่น่าเชื่อถือ |
| 11 | กล่องน้ําหนัก | 4 ชุดสําหรับ 50N การทดสอบการชนประตู |
| 12 | จํานวนวงจรทดสอบ | 0999,999 วงจร ปรับผ่านจอสัมผัส; หยุดอัตโนมัติเมื่อเสร็จสิ้น |
| 13 | มุมเปิดประตู | 0 ̊100° ปรับผ่านจอสัมผัสด้วยความแม่นยํา ± 0,1° |
| 14 | เวลาหยุดการทํางานประตู | 099 บาท999.9 วินาที ปรับผ่านจอสัมผัส |
| 15 | ความเร็วในการทํางานประตู | วงจร 6~30 ครั้ง/นาที ปรับผ่านจอสัมผัส |
| 16 | การตั้งตําแหน่งของตู้เย็น | 3 ชุดของโครงสร้างตําแหน่งเพื่อรักษาด้านและหลังของตู้เย็น |
| 17 | การตรวจจับมุมมุมประตู | อุปกรณ์ประกอบด้วยเซ็นเซอร์มุม; สื่อสารกับ PLC เพื่อหยุดการทดสอบและเตือนถ้ามุมประตูเกินขอบกําหนด |
| 18 | กรอบ | เหมาะสมกับขนาดตัวอย่างสูงสุด; ตู้เย็นติดตั้งบนแผ่นฐานกรอบ |
| 19 | ความจําปิดไฟ | ระบบเก็บความทรงจําของความก้าวหน้าการทดสอบและดําเนินการอีกครั้งจากที่มันหยุดหลังจากการขาดพลังงาน |
| 20 | การแสดงข้อมูลและเส้นโค้ง | หน้าจอสัมผัสแสดงมุมมุมและเส้นโค้งวงจรการกระแทก; คําถามข้อมูลประวัติศาสตร์ |
| 21 | การป้องกันความปลอดภัย | การหยุดฉุกเฉิน การป้องกันการรั่วไหล การวงจรสั้น การป้องกันการอ้วน |
| 22 | ขนาดและน้ําหนัก | กรอบ: W1800 × D1400 × H2400 มิลลิเมตร, ประมาณ 350 kg |
