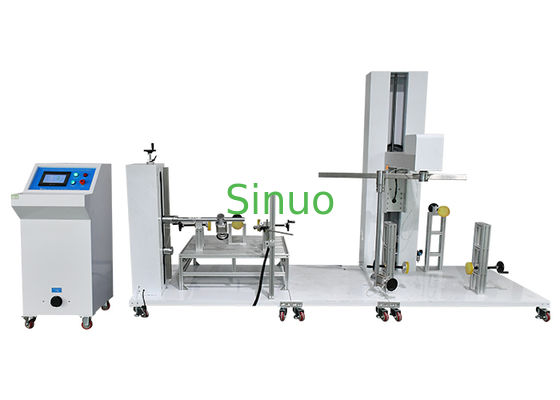

IEC 60335-2-11 Clause 20.101 เครื่องทดสอบความทนทานประตูแบบบูรณาการสำหรับตู้เย็น
ข้อมูลผลิตภัณฑ์:
เครื่องทดสอบความทนทานประตูแบบบูรณาการเป็นไปตาม IEC60335-2-4:2008 clause 18, IEC60335-2-11:2008 clause 20.101, IEC60335-2-7:2016 clause 18 และ 22.104, IEC60335-2-24:2020 clause 23.3 และอื่นๆ
ตัวอย่างและข้อจำกัด:
เครื่องใช้ไฟฟ้าทำความเย็น (ตู้เย็น, ตู้แช่แข็ง), เครื่องทำไอศกรีม และเครื่องทำน้ำแข็ง (เฟสเดียว ≦250V, อื่นๆ ≦480V, DC ≦24V), เตาอบไมโครเวฟ, เตาอบ
วัตถุประสงค์การทดสอบ:
ใช้เพื่อทำการทดสอบความทนทานและทดสอบแรงดึงเมื่อล็อคประตูบนอุปกรณ์เชื่อมต่อของฝาครอบหรือประตูของตู้เย็นและตู้แช่แข็ง เพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์เชื่อมต่อ นอกจากนี้ยังใช้เพื่อช่วยในการทดสอบอื่นๆ เพื่อดำเนินการเปิดและปิดประตูซ้ำๆ เช่น การทดสอบการละลายน้ำแข็งและการทดสอบการรั่วไหลของสารทำความเย็น
หลักการทดสอบ:
มอเตอร์ขับแขนกลเพื่อขับประตูหรือฝาครอบที่ดูดด้วยถ้วยดูดสูญญากาศให้เคลื่อนที่ไปมาด้วยความเร็วที่แน่นอน ซึ่งจะตรวจสอบความน่าเชื่อถือของอุปกรณ์เชื่อมต่อ เซ็นเซอร์วัดแรงติดตั้งอยู่บนแขนกลเพื่อสร้างการควบคุมแบบวงปิดกับเซอร์โวมอเตอร์ สามารถควบคุมและวัดค่าแรงเปิดประตูได้อย่างแม่นยำ
โครงสร้างอุปกรณ์:
อุปกรณ์ประกอบด้วยตู้ควบคุมไฟฟ้า (รวมถึงตัวควบคุมแรงดันไฟฟ้าโหลด), ชั้นวาง และแขนกลที่ติดตั้งอยู่บนนั้น
โครงสร้างเฟรมโดยรวมถูกนำมาใช้ และตัวอย่างจะถูกวางบนแผ่นด้านล่างของอุปกรณ์ เพื่อให้การเคลื่อนที่สัมพัทธ์เป็นความเครียดภายใน ลดการสั่นของอุปกรณ์ โครงสร้างแบบเสาถูกติดตั้งบนแผ่นด้านล่าง เสาด้านซ้ายมีชุดกลไกการเปิดและปิดประตูบนและล่าง เสาด้านขวามีชุดกลไกการเปิดและปิดประตูซ้ายและขวา ในเวลาเดียวกัน แผ่นด้านล่างใช้โครงสร้างการวางตำแหน่งกึ่งกลาง ซึ่งเข้ากันได้กับการทดสอบการเปิดซ้ายและขวา (ไม่ใช่ในเวลาเดียวกัน)
ขนาดอุปกรณ์: ประมาณ: 1800×1300×2200 (มม.) กว้าง×ลึก×สูง, น้ำหนักอุปกรณ์: 350 กก.
อุปกรณ์ป้องกันความปลอดภัย: ป้องกันการรั่วไหล, ป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร, โอเวอร์โหลด, ป้องกันไฟฟ้าลัดวงจร
สภาพแวดล้อมการใช้งาน:
แหล่งจ่ายไฟ: AC220V±10%/50-60Hz, กำลังไฟ 6KW
แหล่งอากาศ: ลมอัด 0.5-0.7MPa
สถานที่ใช้งาน: ความดันบรรยากาศ 80～106kpa; อุณหภูมิแวดล้อม 5～40°C; ความชื้นสัมพัทธ์ (20～80)%RH; ไม่มีการสั่นสะเทือนรุนแรง, การสั่นสะเทือน, ไม่มีคลื่นแม่เหล็กไฟฟ้ารบกวน, ไม่มีฝุ่น, ไม่มีก๊าซระเบิดและกัดกร่อน, การกระจายความร้อนที่ดี
พารามิเตอร์ทางเทคนิค:
| สถานีทดสอบ | สองสถานี รวมถึง 1 สถานีสำหรับการเปิดบนและล่าง และ 1 สถานีสำหรับการเปิดประตูซ้ายและขวา |
| วิธีการควบคุมไฟฟ้า | PLC ควบคุมแบบบูรณาการอัจฉริยะ, การทำงานของอินเทอร์เฟซแบบสัมผัสหน้าจอขนาด 7 นิ้ว |
| วิธีการขับเคลื่อน | เซอร์โวมอเตอร์ไดรฟ์ |
| วิธีการหนีบตัวอย่าง | ถ้วยดูดสูญญากาศ, นิวเมติก |
| ช่วงตัวอย่างที่ทดสอบได้ |
ตัวอย่างประเภทต่อไปนี้, WDH = (0.5 ~ 1.2m) × (0.5 ~ 0.7m) × (0.8 ~ 2.0m) และเตาอบไมโครเวฟ, เตาอบ
|
| รายการทดสอบ |
1. การทดสอบความทนทานของอุปกรณ์เชื่อมต่อประตูตู้เย็นแนวตั้ง (เข้ากันได้กับการเปิดซ้ายและขวา) 2. การทดสอบความทนทานของฝาครอบสวิตช์เตาอบไมโครเวฟและเตาอบ |
| เสา | มี 2 เสาบนแพลตฟอร์ม (เสาซ้ายและขวา) แต่ละเสามีกลไกการยกในตัว ซึ่งสามารถปรับความสูงของถ้วยดูดแขนหุ่นยนต์เพื่อให้ตรงกับการเปิดและปิดประตู |
| แขนกล | ชุดแขนกลเปิดและปิดประตู 2 ชุด (หนึ่งชุดบนแขนกลซ้ายและขวา) แขนกลและถ้วยดูดเชื่อมต่อกันอย่างแน่นหนา |
| โครงสร้างการดูดซับ | ถ้วยดูดสูญญากาศ, การดูดซับอย่างต่อเนื่องและมั่นคง, จะไม่หลุด, 2 ชุด |
| ความเร็วในการเปิดและปิด | 0-360°/s (1.5m/s), ตั้งค่าล่วงหน้าได้ |
| มุมเปิดและปิด | 0-130°, ตั้งค่าล่วงหน้าได้ |
| จำนวนการทดสอบ | 0-999999 ครั้ง, ตั้งค่าล่วงหน้าได้ |
| ค่าแรงเปิดและปิด | 0-200N, แสดงผลและตัดสินผลลัพธ์ |
| แรงดันไฟฟ้าโหลด | 0-250V, ปรับได้ |
| กลไกการทำงานเสริม | กระบอกสูบกดการทำงานแบบเส้นตรง (อุปกรณ์เสริม) |
