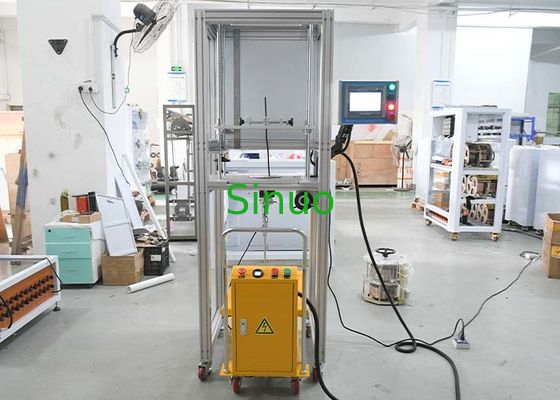

เครื่องทดสอบความเครียดปลายสําหรับเครื่องเชื่อมแบบไม่มีสกรูและสกรีน

เครื่องทดสอบความเครียดปลายสําหรับเครื่องเชื่อมแบบไม่มีสกรูและสกรีน

ข้อมูลสินค้า:

อุปกรณ์ทดสอบนี้สอดคล้องกับ UL486A-B ข้อ 93.2.1ข้อ 93.2.3ข้อ 93.2.4 และตาราง 26 และรูป 6, IEC60947-1 เป็นต้น

ตัวอย่างและข้อจํากัด: ปลายสกรู ปลายไร้เส้นและเครื่องเชื่อม

วัตถุประสงค์การทดสอบ: เพื่อตรวจสอบว่าปลายสกรูและปลายไร้เส้นสามารถทนความเครียดทางกลที่เกิดขึ้นระหว่างการใช้งานปกติหรือไม่มันใช้หลัก ๆ เพื่อตัดสินว่าการออกแบบและโครงสร้างของกรอบแคลมป์ปลายบล็อกของเส้นใย ตอบสนองความต้องการของไม่เสียหายเกินขนาดของสายเมื่อ clamping สาย.

หลักการการทดสอบ: ใช้โครงสร้างสกรูทางนําทาง. จํานวนการทดสอบสามารถกําหนดล่วงหน้าก่อนการใช้งาน. เมื่อมูลค่าที่กําหนดได้, เครื่องจะหยุดโดยอัตโนมัติและออกสัญญาณเตือน

ปริมาตรเทคนิค:

ระบบควบคุม:
อุปกรณ์พร้อมกับการควบคุม PLC และอินเตอร์เฟซจอสัมผัสที่เข้าใจง่ายเพื่อการทํางานง่าย
ปริมาตรการทดสอบ เช่น ความเร็ว เวลาทดสอบ สามารถตั้งค่าได้ล่วงหน้า

การออกแบบเครื่องกล:
สถานีทดสอบเดียวที่ขับเคลื่อนโดยระบบ servo ความแม่นยํา
ดิสก์หมุนสองหลุมขนาด Ø76mm
ความเร็วการหมุนที่ปรับได้ (515 rpm) โดย UL486A-B ต้องการ 9 rpm
จํานวนการทดสอบ (0999999) และระยะเวลาการทดสอบ (09999 นาที) สามารถตั้ง; การหยุดและสัญญาณเตือนโดยอัตโนมัติเมื่อเสร็จสิ้น

ระบบติดตั้งแบบยืดหยุ่น:
เครื่องจับและล็อคที่เหมาะสําหรับบล็อกปลายสูงถึง 60×70×90 มิลลิเมตร
การออกแบบการเปลี่ยนที่รวดเร็ว ทําให้สามารถเปลี่ยนเครื่องติดตั้งได้อย่างรวดเร็ว
เพลตติดตั้งเพิ่มเติม 300 × 250 มิลลิเมตร, สามารถเปลี่ยนเปลี่ยนกับแคลมป์หลัก
ระยะการติดตั้งปรับได้สูงสุด 120 mm จากศูนย์หมุน

การปรับภาระและความสูง:
ชุดน้ําหนักแบบโมดูล ให้ 24 ระดับ จาก 0.7 กิโลกรัม ถึง 109 กิโลกรัม รวมถึงตะขอ
ระยะการปรับความสูงด้วยมือ: 250×800 มิลลิเมตร พร้อมเครื่องหมายระดับ
อุปกรณ์พร้อมกับกลไกยกไฟฟ้าและตู้น้ําหนักขนาดใหญ่เพื่อความมั่นคง

ตัวอย่างที่พัก:

กว้างกระโปรงที่สอดคล้องกับ UL486A-B: 6.4 mm ถึง 54 mm
รองรับขนาดตัวอย่างปลายทางตาม UL486A-B ตาราง 26

พลังงานไฟฟ้า:
ทํางานด้วยไฟฟ้าระยะเดียว 220V, 50Hz
