| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กล่องพลายเวย์ |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | T/T |
| ความสามารถในการจัดหา: | 5 ชุดต่อเดือน |

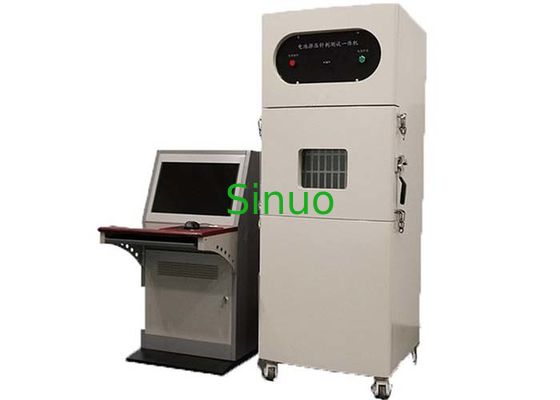

IEC 62133 แบตเตอรี่บดและห้องทดสอบเจาะเล็บ 150KN ด้วยคอมพิวเตอร์ควบคุม
มาตรฐาน:
สอดคล้องกับ AIS 038 การทดสอบการบดในหน้าที่ 79 ของ 106 cl.no 3.2, การทดสอบการเจาะเล็บในหน้าที่ 101 ของ 106 cl.no 3.3.2 (a)
IEC62133-2012, IS0 12405-4:2018เป็นต้น
ลักษณะ:
1โปรแกรมการทดสอบมีฟังก์ชันการสกัดระดับความดัน:จนกระทั่งกระเป๋าแบตเตอรี่แตกหรือแบตเตอรี่ถูกตัดสายสั้น (แรงดันภายในของแบตเตอรี่กลายเป็น 0V), การเปลี่ยนแปลงของแรงดันของแบตเตอรี่ในระหว่างการทดสอบจะเก็บโดยอัตโนมัติ เมื่อแรงดันเป็นศูนย์ อุปกรณ์จะหยุดการทดสอบโดยอัตโนมัติ
2ตามความต้องการการทดสอบของแบตเตอรี่พลังงาน: ระบบการทดสอบสามารถกดครั้งแรก 30% ของขนาดของโมดูลแบตเตอรี่หรือตั้งค่าแรงกดชนิดหนึ่ง (เช่นแรงดึงออกคือ 20kN)เมื่อการทดสอบ extrusion ประสบความสําเร็จค่าแรงที่ตั้งและเวลาการรักษาความดันที่ตั้งยังได้รับการบรรลุอุปกรณ์หยุดการทดสอบ
3ตัวอย่างสามารถทดสอบตามสภาพใด ๆ ของสามสภาพของความดัน, การปรับปรุง, และแรงดัน
4. การทดสอบ 3 รูปแบบสามารถใช้เป็นตัวแปรควบคุมสําหรับการผสมผสานสภาพใด ๆ ได้ นั่นคือการตั้งสภาพทดสอบ 3 หรือ 2 สภาพได้ในเวลาเดียวกัน หากมีสภาพใดอย่างหนึ่งที่ตอบสนองอุปกรณ์จะหยุดการทดสอบ.
5ระบบการทดสอบสามารถแสดงความเร็วระหว่างการทดสอบ ความเร็วการทดสอบที่จําเป็นสําหรับการทดสอบยังสามารถตั้งในโปรแกรมคอมพิวเตอร์
6. ระบบปฏิบัติการคอมพิวเตอร์ถูกประมวลผลในกล่องโต้ตอบหน้าต่าง. โหมดตารางสามารถวางแผนโดยตัวเอง. ข้อมูลการทดสอบถูกบันทึกตลอดกระบวนการ. มันให้การออม,ฟังก์ชันการเปรียบเทียบและการติดตาม.
7บอร์ดแม่ควบคุมการทดสอบพิเศษสามารถบันทึกแรง, การย้ายและแรงดันในเวลาเดียวกัน บอร์ดแม่ควบคุมจะส่งคําสั่งให้คอมพิวเตอร์ในเวลาจริงและอินเตอร์เฟซการควบคุมจะบันทึกและติดตามแรง extrusion, อุณหภูมิ, โวลเตจ, ความเร็วและการปรับปรุงในเวลาจริง. มันสะดวกที่จะผลิตรายงานหรือส่งออกข้อมูลโดยตรง. บอร์ดแม่การควบคุมง่ายที่จะใช้งาน
8. ระหว่างการทดสอบ, ฟังก์ชันการทดสอบสามารถควบคุมโดยการรวบรวมสัญญาณความดัน. ความดันจะเปลี่ยนแปลงระหว่างการทดสอบแบตเตอรี่. กรอกค่าความดันที่กําหนดไว้ในระบบการทดสอบ,และระบบออกสัญญาณการทดสอบ extrusion หยุดเมื่อค่าความดันที่กําหนด
ปริมาตรเทคนิค:
| ขนาดเซลล์แบตเตอรี่ของผู้ใช้ | ขนาดสูงสุด (ความยาว x ความกว้าง x ความสูง): 225*185*160mm น้ําหนัก: 18kg-20kg |
| พื้นที่ทดสอบ | 1000×1000×1000mm (ความกว้าง ความลึก และความสูง) |
| ขนาด | 1300×1400×2000mm (ความกว้าง ความลึก และความสูง ขึ้นอยู่กับการออกแบบจริง) |
| โครงสร้างอุปกรณ์ | โครงสร้างแบบกล่อง |
| ช่องออกควัน | ท่าออกควันมีขนาด 150 มม |
| หลุมทดสอบ | ช่อง 50 มิลลิเมตรถูกเปิดในแต่ละด้าน |
| วิธีควบคุม | การควบคุมทางไกลด้วยคอมพิวเตอร์ ระยะทาง ≥10m |
| วิธีการขับ | เครื่องขับเคลื่อนกระบอกไฟฟ้า |
| ระยะความดัน | 1 หน่วย 150kN |
| ความแม่นยําของความดัน | ± 1% FS |
| ความละเอียดความดัน | 0.01KN |
| ระยะเวลาในการรักษาความดัน | สามารถตั้งค่า ≥100h ได้ |
| ความเร็วของการบีบค้อน | 0.1-40mm/s (ปรับได้) |
| ความแม่นยําของความเร็ว | 0.1mm/s~5mm/s ความแม่นยํา ±0.05mm/s; 5mm/s~40mm/s ความแม่นยํา ±0.1mm/s |
| ความละเอียดความเร็ว | ≤0.01mm/s |
| การย้าย | 0 ′′ 400 มม. |
| ความแม่นยําของการขยับ | ± 0.1 มม |
| นวดเหล็ก |
1) รายละเอียด: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) ความยาว: L=200mm 3) วัสดุ: สแตนเลส 4) มุม: 45 ° ~ 60 ° 5) จํานวน: 2 ตัว
|
| ทิศทางของเข็มบด | การบดบดและการฉีดเชื้อจากด้านบนไปด้านล่าง |
| หัวบด |
R75 * 750mm ครึ่งกระบอก, ง่ายที่จะแยกแยก
|
| หัวบดเรียบ |
มีหัวบดเรียบ
|
| เครื่องติดตั้งเข็ม | |
| การแสดงกําลัง | จอคอมพิวเตอร์ |
| ความละเอียดของเซ็นเซอร์ | 1/10000 |
| การแปลงหน่วย | kgf, N, kN |
| ระบบรับอุณหภูมิ | ระยะการประกอบอุณหภูมิ 0+1000°C |
| ความละเอียดของอุณหภูมิ: 0.1 °C | |
| ความแม่นยําในการวัดอุณหภูมิ: ± 0.5°C | |
| ช่องรับอุณหภูมิ: 2 ช่อง | |
| ความถี่ในการรับอุณหภูมิ: 100ms | |
| ระบบการสกัดระดับความดัน | ระยะการประกอบความแรงดัน: 0 ~ 100V |
| ความแม่นยําในการรับกําลังไฟฟ้า: ≤±0.5%FS | |
| ความละเอียด: 10mV | |
| ช่องรับความตึงเครียด: 1 ช่อง | |
| ความถี่ในการเก็บตัวอย่างความดัน: 100 ms | |
| ความยาวของสายการเก็บตัวอย่าง | 2 เมตร |
| ความถี่ของการซื้อ | ≥50Hz |
| สภาพการตัด | ความดัน ความตึงเครียด และการปรับปรุงรูปสามารถตั้งค่าได้แยกและติดตามพร้อมกัน การทดสอบสามารถหยุดได้เพียงแค่ตัวแปรหนึ่งหรือหลายตัวใด ๆ จะบรรลุค่าที่ตั้ง |
| พลัง | 25KW |
| พลังงาน | 380V |
| น้ําหนัก (ประมาณ) | 800 กิโลกรัม |
ความต้องการด้านสิ่งแวดล้อม:
1. เครื่องตัดวงจรการรั่วไหลของพลังงานหลัก: AC380 ((1±10%) V (50±0.5) Hz สามระยะสี่สาย + สายดินป้องกัน
2สายไฟฟ้า: สายไฟฟ้า 5 หลักหนึ่งสาย (สายไฟฟ้า 4 หลัก + สายไฟฟ้าป้องกันการกดดิน) ยาวประมาณ 3 เมตร (นอกกล่อง)
3สถานที่ติดตั้ง:
1 ดินเรียบและอากาศดี
2 ไม่มีการสั่นสะเทือนที่แรงรอบเครื่องมือ
3 ไม่มีสนามไฟฟ้าแม่เหล็กแรงรอบอุปกรณ์
4 ไม่มีสารเรื้อรัง, ระเบิด, และฝุ่นรอบเครื่องมือ
5 หลีกเลี่ยงแสงแดดตรง หรืออุณหภูมิและความชื้นสูง
6 ความสามารถในการแบกภาระพื้นดินของสถานที่: ไม่ต่ํากว่า 650kg/m2 (ข้อจํากัด: ขนาดช่องทางรอบอุปกรณ์ ≥ 600 mm; น้ําหนักภาระ ≤ 500kg)
7 มีพื้นที่ที่เหมาะสมสําหรับการใช้งานและการบํารุงรักษารอบเครื่องมือ:
8 ควรมีพื้นที่รอบอุปกรณ์สําหรับคนอย่างน้อยหนึ่งที่จะผ่าน, หมายถึง ≥ 600 มม.
9 ควรมีพื้นที่สําหรับประตูอุปกรณ์ที่จะเปิดและปิดปกติ และไม่ควรมีวัตถุอื่น ๆ ในหน้าประตูอุปกรณ์
4สภาพแวดล้อม: อุณหภูมิ: 20°C±5°C ความชื้นสัมพันธ์: ≤85%RH ความดันชั้นบรรยากาศ: 80kPa
