| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กล่องพลายเวย์ |
| ระยะเวลาการจัดส่ง: | 20 วัน |
| วิธีการชำระเงิน: | T/T |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |
IEC 60670-1 การทดสอบความแข็งแรงของกล่องติดตั้งที่ติดตั้ง
ข้อมูลสินค้า:
มาตรฐาน: อุปกรณ์ถูกออกแบบและผลิตตามความต้องการมาตรฐานของ IEC60670-1 ข้อ 1211, รูป 12, 13, 14
ตัวอย่าง: กล่องและอุปกรณ์ติดตั้งที่ซ่อนและครึ่งซ่อนที่จัดหมวดตาม IEC60670-1 ตอนที่ 72.1.
วัตถุประสงค์และหลักการการทดสอบ: กล่องหรือกล่องติดตั้งที่ซ่อน หรือครึ่งซ่อนบนผนัง, siling และพื้นที่แข็งแรง หลังจากติดตั้งอย่างถูกต้องตามคําแนะนําของผู้ผลิตและอุปกรณ์การติดตั้งที่ติดตั้งในควรจะทําให้แน่ใจว่าตัวอย่างสามารถติดตั้งถูกต้องบนผนัง, ห้องเพดานและพื้น และควรสามารถรับประกันการใช้งานปกติโดยไม่ต้องขยับหรือตก
การทดสอบนี้จําลองการติดตั้งปกติของกล่องติดตั้ง และน้ําหนักหลักจะใช้เพื่อใช้แรง (72±0.1) N ในทิศทางตั้ง และน้ําหนักเพิ่ม (8±0.1) N ถูกหล่นจากความสูง 50 มม. ไปยังน้ําหนักหลัก 10 ครั้งหลังจากการทดสอบ การขยับของกล่องติดตั้งบนแผ่นติดตั้งไม่ควรเกิน 0.5 มม. เพื่อตรวจสอบความแข็งแรงของอุปกรณ์ติดตั้งกล่องติดตั้ง

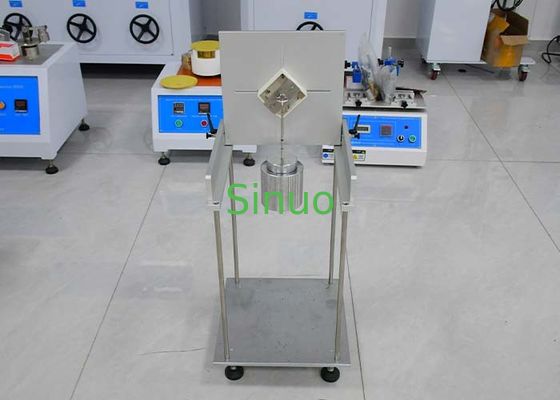

โครงสร้างและลักษณะของอุปกรณ์:
อุปกรณ์ประกอบด้วยแผ่นด้านบนที่ติดตั้ง, กลไกการปรับมุม, น้ําหนักหลัก F, น้ําหนักเพิ่ม G, กล่องติดตั้งและอุปกรณ์การติดตั้งผู้ช่วยน้ําหนักของอุปกรณ์เสริมคือ 1/10 ของน้ําหนักทั้งหมด.
ขนาดของอุปกรณ์: ประมาณ: 350×350×600 (mm) กว้าง×D×H น้ําหนักของอุปกรณ์: 25kg
ปริมาตรเทคนิค:
| สถานีทดสอบ | เพียงคนเดียว |
| การติดตั้งแผ่นบน |
ด้วยช่องว่างยาวสําหรับสกรูติดตั้งทรงกราฟแผ่นติดตั้งสามารถติดตั้งตัวอย่างได้ มุมปรับได้ 45 ° ตามภาพด้านล่าง
|
| การตั้งค่าน้ําหนัก |
น้ําหนักหลัก: 72±0.1N x1; น้ําหนักเพิ่มเติม: 8±0.1N x1; หมายเหตุ: น้ําหนักของน้ําหนักหลักรวมน้ําหนักของตะขอที่ตรงกัน |
| กล่องติดตั้ง |
สามารถใช้ในการติดตั้งกล่องติดตั้งที่ซ่อนอยู่หรือซ่อนอยู่ครึ่ง ตามความต้องการขนาดมาตรฐาน ควรมีช่องว่างอย่างน้อย 20 มม. จากทุกด้านของตัวอย่าง กล่องติดตั้งแบบมาตรฐาน ตามขนาดตัวอย่างของลูกค้า
|
| เครื่องติดตั้ง |
ชุดหนึ่ง, ใช้ในการล็อคเครื่องติดตั้งบนรูการติดตั้งตัวอย่าง |
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
