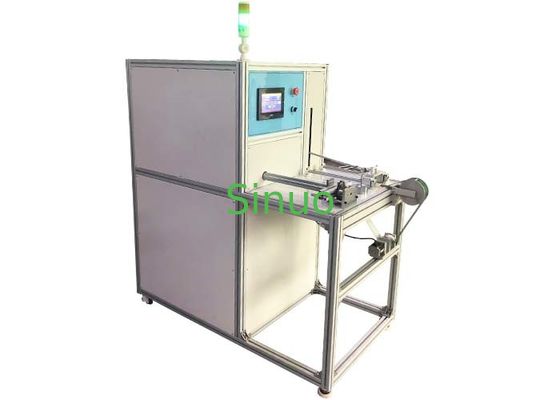

IEC 60335-2-2 ข้อ 21.101 หลอดบรรทุกกระแสไฟฟ้า อุปกรณ์การทดสอบครบวงจร
ข้อมูลสินค้า
มาตรฐาน: IEC60335-2-2:2009 อุปกรณ์ไฟฟ้าในครัวเรือนและอุปกรณ์ไฟฟ้าคล้ายกัน ความปลอดภัย-ส่วนที่2-2:ความต้องการเฉพาะเจาะจงสําหรับเครื่องดูดฝุ่นและอุปกรณ์ทําความสะอาดด้วยการดูดน้ํา, ข้อ 21 ของ IDT10121 ปี10221 ปี10321 ปี104.
ตัวอย่างและข้อจํากัด: โฮสเครื่องดูดฝุ่น โฮสเครื่องล้างน้ําด้วยการดูดน้ํา โฮสเครื่องซักผ้า
วัตถุประสงค์การทดสอบ: ใช้ในการประเมินความแข็งแรงทางกลของลําเลียงเครื่องดูดฝุ่นในแง่ของความต้านทานต่อการดึง, การดัด, การบิดและการบิด
หลักการทดสอบ
อุปกรณ์นี้เป็นอุปกรณ์การทดสอบครบวงจรสี่ในหนึ่ง อุปกรณ์นี้นํามาใช้การควบคุม PLC การทํางานด้วยจอสัมผัส และควบคุมมอเตอร์ในการขับเคลื่อนแขนเครื่องกลเพื่อทําการทดสอบต่างๆ
1การทดสอบความต้านทานการดึงออก: เครื่องยนต์ที่ควบคุมโดยระบบจะใช้ในการขับเคลื่อนเซ็นเซอร์เพื่อนําค่าแรงมาใช้แผ่นความดัน 100 * 50 มิลลิเมตร (มุมกลม R1 มิลลิเมตร) ถูกกดไปยังตัวอย่าง 350 มิลลิเมตรห่างจากปลายของเชือกที่ความเร็ว 50 ± 5 มิลลิเมตร/นาทีต่ํากว่า 1500N หลังจากปล่อยมันจะกลับไปที่ต้นกําเนิดโดยอัตโนมัติ
2. การทดสอบความต้านทานต่อการบด: กลไกคันหมุนในอัตรา 30r / นาที และตัวอย่างของเชือกที่บรรทุกกระแสไฟฟ้าถูกทําให้กลับกลับ 300 มม 100 ครั้งผ่านไม้เชื่อมในขณะเดียวกัน, สายเชือกถูกสนับสนุนโดยม้วนเรียบหมุน, และสายเชือกผ้า Emery ติดกับขอบภายนอกของม้วน, เคลื่อนที่ความเร็ว 0,1m / นาที.และขนาดอนุภาคคือ Pl00 ตาม ISO 6344-2. น้ําหนักของมวล 1 กิโลกรัมถูกแขวนไว้ที่ปลายอีกด้านของเชือกเป็นแนวทางเพื่อป้องกันเชือกจากการหมุนระยะทางสูงสุดระหว่างน้ําหนักและศูนย์กลางของม้วนคือ 600 mmหลังจากการทดสอบเสร็จสิ้น การกันความร้อนพื้นฐานจะไม่รั่ว และการทดสอบความแข็งแรงทางไฟฟ้าของ 16.3 จะดําเนินการระหว่างสายนําที่เชื่อมต่อและสารละลายเกลือ
3. การทดสอบความต้านทานการบิด: ระบบควบคุมมอเตอร์ในการขับเคลื่อนกลไก eccentric เพื่อยกแขนหุ่นยนต์ (ถึง 40 ± 1 °) จํานวนการทดสอบและความเร็วการทดสอบสามารถกําหนดล่วงหน้าและเครื่องจะหยุดโดยอัตโนมัติเมื่อจํานวนครั้งที่ได้รับ.
ระหว่างการทดสอบ ปลายของเชือกบรรทุกกระแสที่พัฒนามาเพื่อเชื่อมต่อกับหัวทําความสะอาดพลังงานถูกติดตั้งไว้บนแขนหมุนของอุปกรณ์ระยะทางระหว่างแกนแขนหมุนและจุดที่เชือกขยายเข้าไปในส่วนประกอบที่แข็งแรงคือ 300 ± 50 mm. น้ําหนักที่มีมวล 5 กิโลกรัมถูกแขวนบนปลายอีกของเชือก (น้ําหนักสามารถเลื่อนไปตามสไลด์น้ําหนัก)และวงจรจะซ้ํา 2500 ครั้ง. จากนั้นหันปลายของเชือกที่ 900 และซ้ําการทดสอบด้านบน 2500 ครั้ง หลังจากการทดสอบเสร็จสิ้น, ดําเนินการทดสอบความแข็งแรงทางไฟฟ้าบนตัวอย่าง
4. การทดสอบความต้านทานการบิด: ระบบควบคุมมอเตอร์ที่จะขับเคลื่อนแกนหมุนเพื่อหมุนและบิดตัวอย่างปลายของเชือกบรรทุกกระแสไฟฟ้าถูกติดตั้งกับเครื่องติดตั้งหมุนของอุปกรณ์ (แขวนตัวเอง), และปลายอื่นถูกล็อคกับเครื่องติดตั้งแนวราบ แต่ละวงหมุน 5 ครั้งไปข้างหน้าและ 5 ครั้งกลับด้วยอัตรา 10 รอบ/นาที และดําเนินการทดสอบ 2000 วงจร หลังจากการทดสอบเสร็จสิ้นทําการทดสอบความแข็งแรงทางไฟฟ้าบนตัวอย่าง
ปริมาตรเทคนิค
| สถานีทดสอบ | ประเภทรวม สี่สถานี สถานีแต่ละแห่งสามารถทดสอบได้อย่างอิสระ |
| วิธีควบคุมไฟฟ้า | การควบคุมไฟฟ้าแบบปัญญา PLC การทํางานด้วยจอสัมผัส |
| โหมดขับขี่ | เครื่องขับเคลื่อน |
| วัตถุทดสอบ |
1. การทดสอบความต้านทานต่อการบดเชือกบรรทุกกระแสไฟฟ้า 2. การทดสอบความทนทานต่อการบดของเชือกบรรทุกกระแส 3. การทดสอบความต้านทานการบิดของเชือกบรรทุกกระแสไฟฟ้า 4. การทดสอบความต้านทานการหมุนของเชือกบรรทุกกระแส |
| ปริมาตรการทดสอบความต้านทานต่อการบด |
1ระยะแรง: 10-2000N, 1500N ตามปกติ, ความละเอียด 0.1N 2. ความเร็วการทดสอบสามารถตั้งจาก 10-100mm / นาที, ปกติคือ 50mm / นาที 3. แผ่นกด LWH = 100 × 50 × 20 มิลลิเมตร, ขอบยาวกลม R1, ผลิตจากสแตนเลส 4การใช้กําลัง: อัตโนมัติเต็ม |
| ปริมาตรการทดสอบความต้านทานต่อการบด |
1ความเร็วการทดสอบ: 30r/min สามารถตั้งค่าได้ 2กว้างของม้วน: 120 มม. 3ระยะทางเคลื่อนที่แนวราบของเชือก: 300 มิลลิเมตร, ปรับ eccentric 4ความเร็วการเคลื่อนไหวของเข็มขัดบด: 0.1m/min 5เข็มขัด Emery: ISO/DIS6344 ต้องการขนาดของเข็มขัด abrasive P100 6วัตถุหนัก: 1 กิโลกรัม 7ในตําแหน่งต่ําสุด ระยะทางระหว่างน้ําหนักและศูนย์กลางของม้วน: 600 มม 8จํานวนการทดสอบ: 0-999999 ครั้ง, สามารถตั้งค่าล่วงหน้าได้, พื้นฐานคือ 100 ครั้ง |
| ปริมาตรการทดสอบความต้านทานการบิด |
1ความเร็วการทดสอบ: 10r/min สามารถตั้งค่าได้ล่วงหน้า ความแม่นยํา ±1r/min 2มุมบิด: 40°±1° 3น้ําหนักของภาระ: หนึ่งของ 2.5 และ 5 กิโลกรัม 4ความยาวแขนสวิง: 300mm±50mm 5จํานวนการทดสอบ: 0-999999 ครั้ง, สามารถตั้งค่าล่วงหน้าได้, พื้นฐานคือ 10000 ครั้ง 6.ความชันของโลหะ: เมื่อน้ําหนักถูกย้ายขึ้นและลง มุมสับสนสูงสุดของเชือกคือ 3 ° และมุมสับสนแนวตั้งจากความชันคือ 3 ° ± 1 ° |
| ปริมาตรการทดสอบความต้านทานการบิด |
1ความเร็วการทดสอบ: 10r/min สามารถตั้งค่าได้ 2- ทิศทางหมุน: ต่อไปและหลัง, เปลี่ยนโดยอัตโนมัติตามจํานวนที่กําหนด 3จํานวนการหมุนไปข้างหน้า / หลัง: 5 ครั้ง, สามารถตั้งค่าได้ 4. วงจรการทํางาน: 0-999999 ครั้ง, สามารถกําหนดล่วงหน้า, ปกติคือ 2000 ครั้ง, วงจรหนึ่งคือ 5 การหมุนไปข้างหน้าและ 5 การหมุนกลับในอัตรา 10r / นาที |
| โครงสร้างอุปกรณ์ | อุปกรณ์ใช้โครงสร้างที่ยืนอยู่บนพื้น |
| พลังงานไฟฟ้า | AC220V±10%/50-60Hz,3kW |
| ขนาดของอุปกรณ์ | WDH = 1500X1200X1650 มิลลิเมตร |
| น้ําหนักของอุปกรณ์ | ประมาณ 230 กิโลกรัม |
