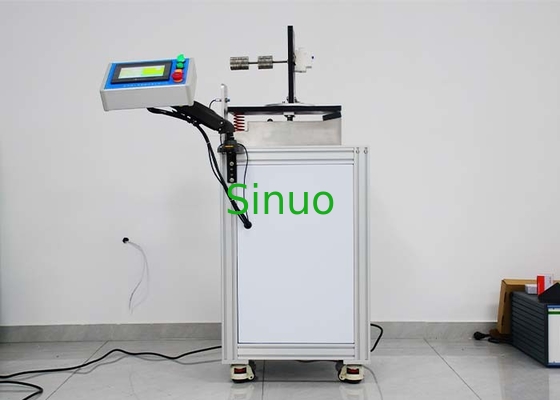

IEC 61009-1 เครื่องทดสอบแรงกระแทกกล สําหรับการทดสอบความต้านทานแรงกระแทก MCB
| Turntable: | 4-90° | Drop height: | 40mm |
| Test times: | 0-999999 | Load output: | 0-999999s |
| Control method: | PLC control | Test station: | หนึ่งสถานี |
| Drive mode: | Motor drive | Coil Spring: | 25N/มม |
| High Light: | เครื่องทดสอบความต้านทานแรงกระแทกกล เครื่องทดสอบแรงกระแทกกล MCB,MCB Mechanical Shock Testing Machines |
||
IEC 61009-1 เครื่องทดสอบแรงกระแทกกล สําหรับการทดสอบความต้านทานแรงกระแทก MCB
ข้อมูลสินค้า:
อุปกรณ์ทดสอบตรงกับความต้องการมาตรฐานของ IEC 61009-1:2012, IEC60898-1:2015เป็นต้น
ใช้ในการทดสอบผลิตภัณฑ์เครื่องตัดวงจร เพื่อตรวจสอบความต้านทานต่อการกระแทกของส่วนที่เปิดเผยของเครื่องตัดวงจรที่อาจถูกผูกพันกับแรงกระแทกทางกลระหว่างการใช้งานปกติ
หลักการทดสอบ: ยกแผ่นติดตั้งด้วยเครื่องตัดวงจรผ่านแคมควบคุมมอเตอร์และทันทีหลุดลงอย่างอิสระไปยังแผ่นปิดโลหะที่ติดตั้งสปริงโค้ลที่มีปริมาณยืดหยุ่น 25N/mmกลับกัน 50 ครั้งในวิธีนี้และตัวอย่างสลับทิศทาง 90 องศาอื่น ๆ สามผ่าน turntable และซ้ําการทดสอบ 50 ครั้ง
คุณสมบัติ: 1.การควบคุม PLC การทํางานจอสัมผัส การขับเคลื่อนมอเตอร์ servo การควบคุมแม่นยํา
2. ความสูงตกที่กําหนดโดยระยะทาง eccentric ของ cam, โดยไม่มีการเบี่ยงเบน
3. ใช้ Yiheda ปรับปรุงความยืดหยุ่นสัมพันธ์สปริงสเปรน
4เครื่องหมุนสามารถหมุนได้ 4-90 องศา ซึ่งเป็นการจําลองการทดสอบความต้านทานการชนของเครื่องตัดวงจรในทุกทิศทาง
ลักษณะ:
เครื่องทดสอบแรงกระแทกทางกล (Mechanical shock tester) หรือเรียกอีกชื่อว่า เครื่องทดสอบแรงกระแทก หรืออุปกรณ์ทดสอบแรงกระแทก เป็นอุปกรณ์พิเศษที่ใช้ในการทดสอบผลิตภัณฑ์, ส่วนประกอบ,หรือวัสดุต่อการกระแทกหรือกระแทกทางกลที่ควบคุมได้เป้าหมายของการทดสอบนี้คือการประเมินความสามารถของตัวอย่างในการทดสอบที่จะทนและทนความแรงดันแรงสูงที่อาจเกิดขึ้นระหว่างการขนส่ง, การจัดการ,หรือสภาพการใช้งานนี่คือลักษณะและฟังก์ชันสําคัญที่มักเกี่ยวข้องกับเครื่องทดสอบแรงกระแทกทางกล:
พลาตฟอร์มตกหรือกระแทก: เครื่องทดสอบแรงกระแทกทางเครื่องกลมีแพลตฟอร์มตกหรือกระแทกที่ตัวอย่างการทดสอบถูกวางไว้เพื่อการทดสอบแพลตฟอร์มถูกออกแบบมาเพื่อให้มีวิธีการควบคุมและซ้ําซ้ําในการส่งช็อคกลไกหรือการกระแทกที่ตัวอย่าง.
Mechanism Shock Generation: เครื่องทดสอบมีกลไกในการผลิตแรงกระแทกหรือแรงกระแทกอุปกรณ์นี้สามารถแตกต่างกันขึ้นอยู่กับการออกแบบเฉพาะของเครื่องทดสอบและอาจรวมถึงวิธี เช่น ระบบปนูเมติกกลไกที่ติดสปริงหรือเครื่องขับเคลื่อนไฟฟ้าแม่เหล็ก
การวัดความเร่ง: เครื่องทดสอบพร้อมกับเซ็นเซอร์หรือเครื่องวัดความเร่ง เพื่อวัดความเร่งหรือแรง g ที่ตัวอย่างทดสอบประสบระหว่างเหตุการณ์กระแทกการวัดเหล่านี้ให้ข้อมูลปริมาณเกี่ยวกับความรุนแรงของการกระแทก และทําให้สามารถเปรียบเทียบตัวอย่างการทดสอบหรือสภาพการทดสอบที่แตกต่างกัน.
การควบคุมแรงกระแทก: เครื่องทดสอบแรงกระแทกกลมักจะให้การควบคุมรูปทรงและระยะเวลาของแรงกระแทกการควบคุมนี้ทําให้การจําลองของโปรไฟล์กระแทกหรือรูปคลื่นเฉพาะที่จําลองฉากการณ์ในโลกจริงหรือมาตรฐานอุตสาหกรรมมันทําให้แน่ใจว่าการทดสอบเป็นตัวแทนที่แม่นยําของเหตุการณ์กระแทกที่คาดหวังที่ตัวอย่างอาจพบ
การติดตั้งตัวอย่างการทดสอบ: เครื่องทดสอบแรงกระแทกมีเครื่องติดตั้งหรือกลไกการติดตั้งเพื่อถือตัวอย่างการทดสอบไว้อย่างมั่นคงระหว่างการทดสอบเครื่องติดตั้งเหล่านี้รับประกันว่าตัวอย่างถูกต้องวางและตั้งทิศทางเพื่อรับแรงกระแทกหรือแรงกระแทกที่ต้องการ.
คุณสมบัติความปลอดภัย: มาตรการความปลอดภัยถูกนําไปใช้ในเครื่องทดสอบแรงกระแทกกล เพื่อปกป้องผู้ใช้งานและอุปกรณ์ปุ่มหยุดฉุกเฉิน, และระบบความอ่อนแอเพื่อบรรเทาผลกระทบของคลื่นกระแทก
ความสอดคล้องกับมาตรฐาน: เครื่องทดสอบแรงกระแทกกลถูกออกแบบให้สอดคล้องกับมาตรฐานและโปรโตคอลการทดสอบของอุตสาหกรรมเช่นที่กําหนดโดย ASTM (American Society for Testing and Materials) หรือ IEC (International Electrotechnical Commission)การสอดคล้องทําให้กระบวนการทดสอบและผลลัพธ์ที่สอดคล้องและเปรียบเทียบได้ในห้องทดลองทดสอบที่แตกต่างกัน
เครื่องทดสอบแรงกระแทกทางกลถูกใช้อย่างแพร่หลายในอุตสาหกรรมต่าง ๆ รวมถึงอุตสาหกรรมอิเล็กทรอนิกส์, รถยนต์, ท้องอากาศ และบรรจุภัณฑ์พวกมันช่วยผู้ผลิตประเมินความทนทานและความน่าเชื่อถือของผลิตภัณฑ์ของพวกเขา ภายใต้สภาพกระแทก, ระบุจุดอ่อนหรือความล้มเหลวที่เป็นไปได้ และปรับปรุงการออกแบบและการบรรจุสินค้า เพื่อให้การขนส่งและการใช้งานปลอดภัย
ปริมาตรเทคนิค:
| รุ่น | SN2506 |
| สถานีทดสอบ | เพียงคนเดียว |
| วิธีควบคุมไฟฟ้า | PLC การควบคุมที่บูรณาการ ปฏิบัติงานอินเตอร์เฟซสัมผัสมนุษย์-เครื่อง |
| โหมดขับขี่ | เครื่องขับเคลื่อนเครื่องยนต์ |
| สตรอลล์สปริง | คณิตยืดหยุ่น 25N/mm |
| ฐาน A, พลาตฟอร์ม B, แผ่น C | ไม้แข็ง สีดํา |
| ความสูงการตก | 40 มม. |
| เครื่องหมุน | สามารถปรับหมุนได้ 4-90° |
| น้ําหนัก | 100 กรัม*10 ชิ้น 150 กรัม*5 ชิ้น 200 กรัม*5 ชิ้น |
| จํานวนการทดสอบ | 0-999999 ครั้ง ติดจอตั้งค่าล่วงหน้า |
| การออกกําลังภาระ | 0-999999s ปิดหน้าจอสัมผัส |
| ขนาด | 900mm × 600mm × 1350mm |
| น้ําหนัก | ประมาณ 110 กิโลกรัม |
| พลังงานไฟฟ้า | AC380V ± 10% 50Hz, 1kVA |
