| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | T/T |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

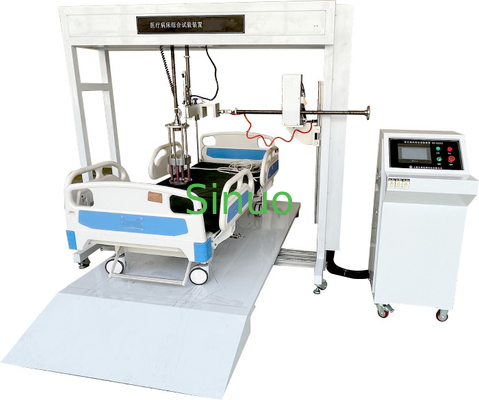

IEC60601-1 อุปกรณ์ทดสอบครบวงจรที่ใช้ในเตียงการแพทย์แบบอัตโนมัติ
ข้อมูลสินค้า:
1. มาตรฐาน: ตรงกับ IEC60601-1:2012, YY9706.252-2021 ข้อ 2019.8.3.3 และ 2019.8.3.3.4, IEC60601-2-52:2009.
2- ตัวอย่างและข้อจํากัด: เตียงพยาบาล
3การใช้งาน: เหมาะสําหรับเตียงโรงพยาบาลการแพทย์เพื่อจําลองการทดสอบภาระแบบไดนามิกและสแตตติกของร่างกายมนุษย์และการทดสอบความทนทานของรถไฟข้างของเตียงโรงพยาบาลเพื่อตรวจสอบความทนทานความปลอดภัยและความน่าเชื่อถือ
4หลักการทดสอบ: มอเตอร์เซอร์โวขับเคลื่อนเครื่องมือในการดําเนินการทดสอบภาระสตติก, การทดสอบความเหนื่อยจากการบกพร่องแบบไดนามิค, การทดสอบความเครียดทางด้านรถไฟ, การทดสอบความยืดหยุ่นการทดสอบความตกลงและความทนทานบนเตียงการแพทย์.
5โครงสร้างและคุณสมบัติของอุปกรณ์: อุปกรณ์ประกอบด้วยพื้นที่ทํางานขยาย, แขนเครื่องยนต์ฝากบน, แขนเครื่องยนต์ฝากด้านข้าง, อุปกรณ์ยกที่ขับเคลื่อนการตกอิสระ,โครงสร้างจากเหล็ก, และตู้ควบคุมไฟฟ้า. เตียงทดสอบใช้ PLC ปัญญาควบคุมศูนย์รวม, จอสัมผัสและการทํางาน and is driven by a servo motor to apply a certain force value on the top and side of the sample (in the direction required by the standard) for a certain period according to the standard requirements to verify its mechanical strength. อุปกรณ์ขับเคลื่อนถูกยกและลดลงเพื่อดําเนินการทดสอบการชนชนที่ตกอิสระบนเตียงโรงพยาบาลและจํานวนของการทดสอบสามารถตั้งค่าผ่านอินเตอร์เฟซจอสัมผัสความดันถูกนําไปใช้โดยอัตโนมัติบนด้านข้างและด้านบนเพื่อให้ตรงกับตัวอย่างของรายละเอียดต่าง ๆ และกระบวนการทดสอบสามารถเป็นอัตโนมัติอย่างเต็มที่
ปริมาตรเทคนิค:
| ขนาดของอุปกรณ์ |
ประมาณ: 4800 × 2000 × 2250 (มิลลิเมตร) W × D × H
|
| น้ําหนักของอุปกรณ์ | 500 กก. |
| สภาพแวดล้อมการใช้ | พลังงานไฟฟ้า: AC220V ± 10%/50-60Hz, พลังงาน 3.0KW |
| สถานี | สถานีเดียวสามารถปรับเปลี่ยนได้ |
| วิธีควบคุมไฟฟ้า | PLC การควบคุมที่บูรณาการปัญญา การทํางานอินเตอร์เฟซสัมผัสมนุษย์-เครื่องจักรสี |
| ระยะขนาดการทดสอบ | ขนาดไม่เกิน WDH=120cm*200cm*130cm |
| วิธีจับตัวอย่าง | เครื่องกั้นกล |
| วัตถุการทดสอบและกระบวนการปฏิบัติ |
1การทดสอบภาระสแตติกของร่างกายมนุษย์ (201.9.8.3.2): ค่าแรงบรรทุก 0-4000N, เวลาแรงคงที่: 0-9999 นาที 2การทดสอบภาระไดนามิกของร่างกายมนุษย์ (201.9.8.3.3.1): ค่าแรงบรรทุก 1350N จํานวนการทดสอบ: 10,000 ครั้ง 3การทดสอบความแข็งแรงของรถไฟข้างและความน่าเชื่อถือของล็อค (201.9.8.3.3.3): ค่าแรงบรรทุก 1350N a) การทดสอบวงจรการทํางานซ้ําซ้ําของแรงด้านข้าง การใช้แรง 100 N ตรงกับรถไฟข้างบนส่วนกลางของรถไฟข้างในทิศทางที่แสดงด้วย E หรือ F ในรูป 201117กลับทิศทางซ้ํา 3,000 ครั้ง b) การทดสอบวงจรการกระทําซ้ําต่อซ้ําของแรงระยะยาว ตามที่แสดงใน C หรือ D ในรูป 201117, ใช้แรง 100N ตลอดทิศทางยาวของแท่งข้าง. ทิศทางกลับ. ย้ํา 3,000 ครั้ง; c) การทดสอบวงจรการกระทําซ้ําซ้ําแรงตั้งตามที่แสดงใน B ในรูป 201117, ใช้แรง 100 N บนด้านบนของแท่งข้างในทิศทางตั้งซ้ํา 3000 ครั้ง ไม่จําเป็นต้องทดสอบในทิศทาง A d) หลังจากทํา a), b) และ c) ใช้ภาระสแตติกในทิศทางของรูป 201.117 ติดตําแหน่งที่เลวร้ายที่สุด 4. การทดสอบความจุแรงไดนามิกของไม้ดึง: 750N, 1000 ครั้ง 5การทดสอบการชนบนพื้นฐานรองรับหมอน (CC.2.2): รูป CC.2 เครื่องกระแทก, การทดสอบการกระแทกของ 180 มิลลิเมตรตกอิสระผ่านอุปกรณ์ยกอัตโนมัติ 20 ครั้ง |
| อุปกรณ์การทํางานกล |
1 ชุดของเครื่องปั่นตั้ง: ระยะแรง 0-4000N เหมาะสําหรับข้อทดสอบ 1, 2, 3 (c, d), 4, 6, 7 1 ชุดของเครื่องปั่นด้าน: ระยะแรง 0-2000N เหมาะสําหรับวัตถุทดสอบ (a, b) สามารถเปลี่ยนทิศทาง 90° 1 ชุดของแขนหุ่นยนต์ยก: ความสูงการยก 180 มิลลิเมตร, การปล่อยทันทีอัตโนมัติเพื่อบรรลุการตกอิสระ |
| โหมดขับขี่ | มอเตอร์เซอร์โว + การขับเคลื่อนเครื่องลดความแม่นยํา |
| ความเร็วของการใช้แรง | 0-300mm/นาที |
| เวลาแรงคงที่ | 0-9999s สามารถตั้ง |
| ความถี่ของการทดสอบ | 0~999999 ครั้งสามารถตั้งค่าได้ล่วงหน้า, การทดสอบที่แตกต่างกันสามารถตั้งค่าได้ล่วงหน้าตามมาตรฐาน |
| พื้นบรรทุก |
1รูป 201.104 พื้นบรรทุกเหล็กทั้งหมด
|
| ภาพ CC.2 เครื่องชน | |
| กรอบ | กรอบโปรไฟล์อลูมิเนียม เหมาะสําหรับการติดตั้งตัวอย่างต่าง ๆ |
| แผ่นความดัน | ชิ้นสแตนดาร์ท 0.1m2 เครื่องเชื่อมคือ M20 หมวด, และแผ่นความดันสามารถสลับสําหรับการใช้งาน |
| การป้องกันความปลอดภัย | การป้องกันความอ้วน, การป้องกันการรั่ว |
|
|
