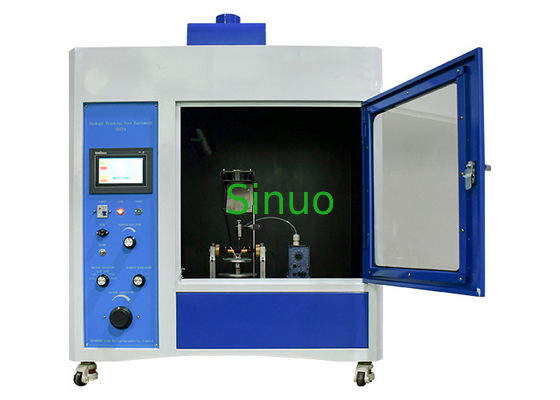

IEC 60598-1 การทดสอบการติดตามการรั่วไหล การทดสอบอัตราการติดตามอุปกรณ์ CT1 PT1
ข้อมูลสินค้า:
เครื่องทดสอบถูกออกแบบและผลิตตามข้อกําหนดมาตรฐานของ IEC60112 และถูกเรียกร้องในข้อ 29.2 ของ IEC60335-1 และข้อ 13 ของ附件 N ของ IEC 60065:20144, IEC60598-1, IEC 60884-1, UL746A และ ASTM D3638-92 ฯลฯ หลักการการทํางานของการทดสอบติดตามการรั่วไหล (การทดสอบดัชนีการติดตาม) คือของเหลวนํา (0.1%NH 4 CL) ของปริมาตรที่ต้องการในความสูงที่ต้องการ (35 มม.) และเวลาที่ต้องการ (30 วินาที) ลดลงกับความกระตุ้นระหว่างอิเล็กทรอร์ดพลาตินาม (2 มม. × 5 มม.) บนพื้นผิวของวัสดุแยกแข็งดังนั้นผู้ใช้การประเมินผลงานความต้านทานการติดตามของพื้นผิวของวัสดุประกอบความแข็งแรงภายใต้ผลกระทบรวมของสนามไฟฟ้าและสื่อความชื้นหรือปนเปื้อนอุปกรณ์นี้ใช้ในการวัดดัชนีการติดตามเปรียบเทียบ (CT1) และดัชนีความต้านทานไฟฟ้า (PT1).
บล็อกการวัดถูกจัดส่งกับเครื่องมือเพื่อให้แน่ใจว่าไฟฟ้ามีระยะทางที่เหมาะสมระหว่างพวกเขาความสูงของโต๊ะสามารถปรับได้ง่ายเพื่อให้แน่ใจว่ามุมที่เหมาะสมของไฟฟ้าและความสูงของตก. การทดสอบที่เหลือถูกควบคุมจากภายนอกห้องทดสอบด้วยประตูปิด ความดัน, ขั้นต่ําปัจจุบัน, อัตราการไหลและจํานวนของไหลทั้งหมดถูกกําหนดบนแผ่นควบคุมผู้ประกอบการควรสังเกตการทดสอบเพื่อดูว่ามีไฟไหม้หรือไม่อุปกรณ์จะออกเสียงเตือนถ้ามีความล้มเหลวการติดตามอย่างน้อยสองวินาที
เครื่องทดสอบติดตามการรั่วไหลรับรองระบบควบคุม PLC และจอสัมผัสสี 7 ช่อง, มันเหมาะสําหรับการวิจัย, การผลิตและฝ่ายคุณภาพของอุปกรณ์แสง, อุปกรณ์ความดันต่ํา,เครื่องใช้ในครัวเรือน, เครื่องมือ เครื่องใช้ไฟฟ้า เครื่องใช้ไฟฟ้า เครื่องใช้ไฟฟ้า เครื่องมือไฟฟ้า เครื่องมืออิเล็กทรอนิกส์ เครื่องมือไฟฟ้า เครื่องมือเทคโนโลยีสารสนเทศI t ยังเหมาะสําหรับอุตสาหกรรมของวัสดุประกอบความละเอียด, พลาสติกวิศวกรรม, เครื่องเชื่อมไฟฟ้าและอุปกรณ์เสริม
ลักษณะ:
อุปกรณ์ทดสอบติดตามการรั่วไหลใช้ในการระบุและหาจุดผิดพลาดของอุปกรณ์กันไฟฟ้าหรืออิเล็กทรอนิกส์ที่อาจนําไปสู่การรั่วไหลหรือติดตามไฟฟ้าอุปกรณ์เหล่านี้ถูกออกแบบมาโดยเฉพาะเพื่อตรวจพบและวินิจฉัยปัญหาความละเอียดในระบบไฟฟ้า, ส่วนประกอบและอุปกรณ์ นี่คือภาพรวมของอุปกรณ์ทดสอบติดตามการรั่วและคุณสมบัติหลักของมัน:
แหล่งความดันสูง: อุปกรณ์ทดสอบติดตามการรั่วไหลโดยทั่วไปรวมแหล่งความดันสูงที่ใช้ความดันควบคุมกับวัตถุทดสอบระดับความดันสามารถแตกต่างกันขึ้นอยู่กับการใช้งานและความต้องการการทดสอบเฉพาะเจาะจง. โลเตจสูงใช้ในการเครียดความละเอียดและจําลองสภาพการทํางาน
การวัดกระแสการรั่วไหล: อุปกรณ์ทดสอบเหล่านี้พร้อมกับความสามารถในการวัดกระแสการรั่วไหลพวกเขาติดตามการไหลของกระแสผ่านการปิดและตรวจพบการรั่วไหลผิดปกติใด ๆ หรือติดตามเส้นทางกระแสปัจจุบันการวัดกระแสการรั่วไหลช่วยระบุความเสื่อมของอุปกรณ์กันความร้อน, ความชื้นหรือการติดเชื้อที่เข้าไป, หรือปัญหาอื่น ๆ ที่เกี่ยวข้องกับอุปกรณ์กันความร้อน
การตรวจสอบความตึงเครียด: อุปกรณ์ทดสอบติดตามการรั่วไหลยังรวมถึงกลไกการตรวจสอบความตึงเครียดกลไกเหล่านี้ตรวจจับการลดความแรงดันทันทีหรือความเสียหายที่เกิดขึ้นเมื่อการกันความหนาวล้มเหลวหรือทําลายภายใต้ความเครียดความดันสูงการตรวจพบความตึงเครียดช่วยระบุจุดอ่อนแอในอุปกรณ์กันไฟ และระบุพื้นที่ที่ต้องการการวิจัยต่อ
การเชื่อมต่อของวัตถุทดสอบ: อุปกรณ์ทดสอบมีตัวเลือกการเชื่อมต่อที่แตกต่างกัน เพื่อสร้างการเชื่อมต่อที่ปลอดภัยและน่าเชื่อถือกับวัตถุทดสอบหรือเครื่องเชื่อมพิเศษ ขึ้นอยู่กับลักษณะของวัตถุการทดสอบและการตั้งค่าการทดสอบ.
การแสดงและวิเคราะห์ข้อมูล: อุปกรณ์ทดสอบติดตามการรั่วไหลมักมีจอแสดงเพื่อแสดงการวัดในเวลาจริงของกระแสรั่วไหล, ความดันและปริมาตรอื่น ๆ ที่เกี่ยวข้องอุปกรณ์บางชิ้นอาจยังมีความสามารถในการบันทึกข้อมูล เพื่อบันทึกและวิเคราะห์ผลการทดสอบเพื่อการสืบสวนหรือเอกสารต่อไป.
ลักษณะความปลอดภัย: ความปลอดภัยเป็นด้านสําคัญของการทดสอบติดตามการรั่วไหล เนื่องจากความดันสูงที่เกี่ยวข้องอุปกรณ์เหล่านี้ถูกออกแบบให้มีสิ่งประกอบความปลอดภัย เช่น การกันไฟและการติดพื้นที่ เพื่อปกป้องผู้ใช้งานจากอันตรายทางไฟฟ้าพวกมันอาจรวมล็อคความปลอดภัยและตัวชี้วัดเพื่อรับรองวิธีการทดสอบที่ปลอดภัย
อุปกรณ์ทดสอบการติดตามการรั่วไหลถูกใช้ทั่วไปในอุตสาหกรรม เช่น การผลิตไฟฟ้า, การกระจายพลังงาน, อิเล็กทรอนิกส์และโทรคมนาคม เพื่อประเมินคุณภาพของอุปกรณ์กันไฟการระบุจุดความล้มเหลวที่เป็นไปได้และให้ความน่าเชื่อถือและความปลอดภัยของระบบไฟฟ้า
ปริมาตรเทคนิค:
|
รูปแบบปารามิเตอร์ |
SN774 (0.5m3) |
|
โลตติจ์ทํางาน |
220V/50Hz,1KVA |
|
การควบคุม |
PLC ระดับสูง |
|
การแสดง |
หน้าจอสัมผัสสี 7 นิ้ว |
|
ความแรงดันการทดสอบ |
ปรับความแรง 0~600V ความแม่นยํา 1.5% |
|
อุปกรณ์กําหนดเวลา |
9999X0.1S |
|
อิเล็กทรอนด์ |
อิเล็กทรอร์ดพลาตินัมและอิเล็กทรอร์ดทองแดง แต่ละคู่ |
|
มิติของอิเล็กทรอน |
(5±0.1) × ((2±0.1) × ((≥12) 30 องศาชัน |
|
อิเล็กตรอดรวมมุมและระยะทาง |
60°±5° ระยะทางคือ (4±0.1mm) |
|
ความดันของอิเล็กทรอนด์ |
1.00N±0.05N ((การแสดงภาพดิจิตอลเป็นตัวเลือก) |
|
ระยะเวลาการหลุดของของเหลว |
30±5S ปรับได้ |
|
ความสูงของของเหลว |
35±5mm |
|
ความช้าในการปล่อยของเหลว |
0.2S ((เวลาเปิดซอลเนโอไดล์) |
|
ขนาดของของเหลว |
45 ละ 50 น้ําตกลง/ซม. |
|
วงจรชะลอเวลา |
2±0.1S ((ในกระแส 0.5A หรือมากกว่า) |
|
การลดความดันจากการตัดสั้น |
8% MAX |
|
กระแสไฟฟ้าตัดสายสั้น |
1±0.1A 1% |
|
ความเร็วลม |
0.2m/s |
|
ความต้องการด้านสิ่งแวดล้อม |
0°C 40°C ความชื้นสัมพัทธ์ ≤ 80% ในสถานที่ที่ไม่มีการสั่นสะเทือนที่ชัดเจนและก๊าซที่กัดสนอง |
|
ขนาดและน้ําหนักของอุปกรณ์ |
1100mm* 550mm* 1100mm, 180KGS |
|
สอดคล้องกับมาตรฐาน |
IEC60112, IEC60598-1, IEC60695, IEC60884-1, UL746A, ASTMD3638 เป็นต้น |
