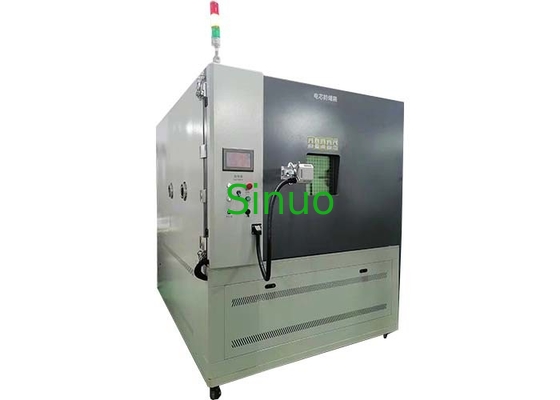

IEC 62133 ห้องทดสอบกันระเบิดของแบตเตอรี่ 864L อุปกรณ์ทดสอบแบตเตอรี่ 0 °C ~ 85 °C
| Temperature range: | 0℃~85℃ | Temperature fluctuation: | ≤±0.5℃ |
| Temperature deviation: | ≤±1.5℃ | Temperature uniformity: | ≤1.5℃ |
| Heating rate: | 0℃~85℃ | Cooling rate: | 85℃~0℃ |
| Operation mode: | การทำงานของโปรแกรม | Program capacity: | 100 โปรแกรม |
| High Light: | ห้องทดสอบกันระเบิดของแบตเตอรี่ ห้องทดสอบกันระเบิดของแบตเตอรี่ 864L,864L Battery Explosion-Proof Test Chamber |
||
IEC 62133 ห้องทดสอบกันระเบิดของแบตเตอรี่ 864L อุปกรณ์ทดสอบแบตเตอรี่ 0 °C ~ 85 °C
ข้อมูลสินค้า:
มาตรฐานที่ปฏิบัติตาม: UL 1662:2012, UL 2056: 2012, UN38.3 ((2012), IEC62133-2012, IEC 62281: 2006, IEC 60086: 2007.
การใช้งาน: กล่องป้องกันระเบิดแบตเตอรี่นี้ใช้เพื่อป้องกันการระเบิดหรือการเผาไหม้ของแบตเตอรี่จากการเกิดความเสียหายที่ไม่จําเป็นต่อบุคลากรในการทดสอบระหว่างการชาร์จเกิน หรือการปล่อยหรือการทดสอบอื่น ๆร่างทั้งหมดทําจากเหล็กมีเนื้อเยื่อที่แข็งแรงและมีผลต่อการระเบิดที่ดี
ปริมาตรเทคนิค:
| ขนาดห้องทํางาน |
W 900 × H 800 × D 1200 มิลลิเมตร พลังงานภายใน 864L ตอบสนองความต้องการในการทดสอบแบตเตอรี่ |
| ขนาดกล่องภายนอก | ประมาณ L1400*W1850*H2050mm |
| ระยะอุณหภูมิ | 0°C ~ 85°C (ควบคุมได้ในระยะเต็ม ความแม่นยําการควบคุมสามารถปรับได้ ± 0.01°C) |
| อุณหภูมิ | ≤ ± 0.5°C |
| ความเบี่ยงเบนของอุณหภูมิ | ≤ ± 1.5 °C |
| ความเท่าเทียมกันของอุณหภูมิ | ≤ 1.5°C |
| อัตราการทําความร้อน | 0°C ~ 85°C ระยะเวลาเต็มเฉลี่ย 3°C/นาที ไม่เส้นตรง (ไม่มีภาระ) |
| อัตราการเย็น | 85 °C ~ 0 °C, ระยะเต็มเฉลี่ย 1 °C/นาที ไม่เส้นตรง (ไม่มีภาระ) |
| ความต้องการโครงสร้าง | อุปกรณ์มีรูปแบบแบบบูรณาการ ความแข็งแกร่งต่อการระเบิดของกล่องตอบสนองความแข็งแกร่งต่อการระเบิดของโมดูลที่ประกอบด้วยเซลล์แบตเตอรี่ 325Ah ที่เชื่อมต่อกันเป็นชุดการออกแบบการลดความดันที่ป้องกันระเบิดได้อย่างมีประสิทธิภาพวัสดุแผ่นเหล็กได้รับการรักษาด้วยการปิดกันสนิมและมีประสิทธิภาพในการป้องกันไฟการติดตั้งโซ่กันระเบิด เพื่อป้องกันการเปิดประตูกล่อง. |
| คะแนนเสียง | ≤ 70dB (วัดจาก 1m และ 1.5m จากอุปกรณ์ในทิศทางด้านหน้า) |
| ด้านล่างของกล่อง | อุปกรณ์พร้อมกับล้อสากล 4 และเท้าคงที่ 4 สะดวกในการเคลื่อนที่และมั่นคง |
| ระบบไอออก | ห้องแต่ละห้องสามารถควบคุมได้อย่างอิสระ ควันที่เกิดจากตัวอย่างทดสอบสามารถตรวจพบและเตือนได้โดยอัตโนมัติ และควันสามารถปล่อยผ่านท่อปริมาณการปล่อยต้องให้. |
|
วิดีโอเฝ้าระวัง |
พื้นที่ทดสอบมีระบบวงจรปิดวิดีโอความละเอียดสูง และสามารถควบคุมได้ไกล วิดีโอสี พิกเซล ≥ 5 ล้านพิกเซล ความละเอียดการถ่ายภาพ: PAL: D1 (704x576) / CIF (352x288) / QCIF (176x144) และรูปแบบมัลติมีเดีย (320x240) ความชัดเจนแนวราบ: 700TVL ความเร็วในการบันทึกและเล่น: 25 เฟรม/วินาทีต่อช่องวีดีโอ (PAL) ความจําวิดีโอเพิ่มเติมแผ่นฮาร์ดเคลื่อนที่ และระบบเฝ้าระวังวิดีโอเข้ากันได้กับแผ่นฮาร์ดเคลื่อนที่สําหรับการเก็บรักษา เพื่อให้แน่ใจว่าข้อมูลถูกต้อง (ถ้าระบบเฝ้าระวังต้องตั้งอยู่ในบริเวณที่เกิดระเบิด ระบบเฝ้าระวังต้องมีฟังก์ชันที่ป้องกันการระเบิด และกล้องยังสามารถติดตามภาพที่ชัดเจนได้หลังจากเกิดระเบิดซึ่งจะไม่ส่งผลกระทบต่อการใช้ครั้งต่อไป) (ไม่จําเป็น) |
| หน้าที่อื่น ๆ | หน้าต่างการสังเกตทําจากแก้วกันระเบิดและฟิล์มกันระเบิด ขนาด 300 * 300 มิลลิเมตร |
| พร้อมอุปกรณ์ดับเพลิง, ปิดเพลิงอัตโนมัติและมือ (ไม่จํากัด) | |
| ติดตั้งระบบแสง | |
|
กล่องภายในอุปกรณ์ |
ผลิตจากสแตนเลส SUS304 ขนาด 2 มิลลิเมตร + แผ่นสแตนเลสม้วนเย็น ขนาด 3 มิลลิเมตร, ด้วยกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกฟังก์ชันกันระเบิดและกันสนิม; เหล็กช่อง C5 เป็น welded บนด้านนอกของกล่องเพื่อการเสริม |
| ฐานและกรอบแข็งแรง | ฐานของอุปกรณ์ถูกปั่นด้วยเหล็กช่องโครงการด้วยการสั่นสะเทือนน้อยและเสียงดังต่ําในระหว่างการทํางาน. |
| กรอบประตูแข็งแรง | โครงการกั้นประตูด้านนอกของกล่องโลหะแผ่นถูกเสริมด้วยเหล็กช่องเชื่อมรอบเขตล้อม. หมุนและล็อคประตูถูกติดตั้งบนเหล็กช่องนี้.M6 โบลท์ความแข็งแรงสูงใช้ในการติดตั้งกรอบประตูเพื่อให้แน่ใจว่าความแข็งแรงของกล่อง. |
| ประตู | อุปกรณ์ใช้ประตูจานเดียว และใช้แผ่นปิดยางซิลิโคน 2 ชั้น ระหว่างประตูและตัวกล่อง ซึ่งทนต่ออุณหภูมิสูงและต่ําและรับประกันผลการปิด; |
| การเสริมประตู | หมุนติดตั้งอยู่ทั้งสองข้างของประตู พล็อตเหล็กทรง L ขนาด 5 มิลลิเมตรติดตั้งอยู่บนผนังภายในของตําแหน่งล็อคประตูเพื่อเสริมหมุนและล็อคประตูถูกติดต่อกับแผ่นเหล็กทรง L ด้วย bolts เพื่อให้แน่ใจว่าความแข็งแรงของประตู. |
| หมุนเหล็กดัดเหล็ก |
มีการติดตั้งหมุนสแตนเลสความแข็งแกร่งสูง 3 ชุดอยู่ด้านซ้ายและขวาของประตูหมุนสแตนเลสเดียวสามารถทนแรง 3 ตันในการยืดข้ามโดยไม่แตกแม้ว่ามันจะโค้งไปในทิศทางตรงข้าม, สองชิ้นของ hinge ได้ถูกบิดรูปอย่างสมบูรณ์แบบและรวมกันเป็นหนึ่งโดยไม่แตก, รับประกันความแข็งแรงการติดตั้งของด้านซ้ายของประตู. |
| ด้านล่างของกล่อง | อุปกรณ์ติดตั้ง 4 ล้อสากล และติดตั้ง 4 ขาที่ติดตั้ง |
|
การออกแบบกันระเบิด |
1) อุปกรณ์มีรูปร่างแบบบูรณาการ และความแข็งแรงต่อการระเบิดของกระเป๋ากระเป๋าตอบสนองความแข็งแรงต่อการระเบิดของเซลล์แบตเตอรี่ 230Ah สอง.การออกแบบการลดความดันที่ป้องกันระเบิดได้อย่างมีประสิทธิภาพวัสดุแผ่นเหล็กได้รับการรักษาด้วยการปิดกันสนิมและมีประสิทธิภาพในการป้องกันไฟการติดตั้งโซ่กันระเบิด เพื่อป้องกันการเปิดประตูกล่อง.
2) ใช้ผนังภายในจากสแตนเลส SUS304 ความหนา 2 มม. +แผ่นสแตนเลสม้วนเย็น 3 มม. และการเสริมเหล็ก 5 # ช่องในเวลาเดียวกันเพิ่มช่องลดความดัน (300 * 300 มม.)ตามการวิเคราะห์โปรแกรมพัสดุที่มีธาตุจํากัด, ภายใต้ความดันความสามารถนี้, มันคํานวณว่ากล่อง + ประตูลดความดันสามารถทนแรง ≥ 1.2bar ภายใต้สภาพลดความดัน.มันตอบสนองความกดดันที่เกิดจากการล้มเหลวของแบตเตอรี่ 230AH. |
|
เชือกกันระเบิด |
ติดตั้ง 2 เชือกกันระเบิด (φ8mm) ในแต่ละด้านของประตู (ทั้งหมด 4 ชิ้น) เพื่อป้องกันประตูจากการกระโดดเปิดและบินออกภายใต้การกระแทกของระเบิด |
