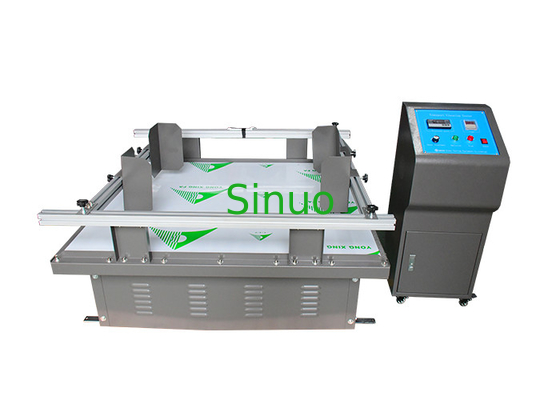

เครื่องทดสอบเครื่องทดลองการขนส่ง โต๊ะสั่น โต๊ะสั่นไฟฟ้า
| Maximum test load: | 0-300กก. | Frequency range: | 100~300รป |
| Amplitude range: | 1 นิ้ว (25.4 มม.) | Simulated speed: | 25 ~ 40กม/ชม. |
| Table size: | 1100×1300มม | Vibration mode: | ประเภทโรตารี่ |
| Test bench dimensions: | 1100×1380มม. | Control box size: | 370 × 350 × 910มม. |
| High Light: | เครื่องทดสอบตารางสั่น,ตารางสั่นสะเทือนการจําลองการขนส่ง,เครื่องทดสอบตารางสั่นไฟฟ้าแม่เหล็ก |
||
เครื่องทดสอบเครื่องทดลองการขนส่ง โต๊ะสั่น โต๊ะสั่นไฟฟ้า
ภาพรวมสินค้า
ตารางสั่นสะเทือนการขนส่งแบบจําลอง หรือเรียกอีกชื่อว่า "ตารางสั่นสะเทือน" เพื่อจําลองความเสียหายที่เกิดจากการกระแสของสินค้าระหว่างการขนส่งรถยนต์เพื่อระบุว่าผลิตภัณฑ์สามารถทนต่อการสั่นสะเทือนของสิ่งแวดล้อมได้หรือไม่, เหมาะสําหรับอิเล็กทรอนิกส์, เครื่องจักรกลและไฟฟ้า, optoelectronics, รถยนต์, ของเล่นและอุตสาหกรรมอื่น ๆ ของการวิจัย, การพัฒนา, การควบคุมคุณภาพ, การผลิตมันเป็นเครื่องทดสอบที่หายากสําหรับคุณ เพื่อเพิ่มคุณภาพสินค้าและความน่าเชื่อถือ.
เตียงทดสอบสั่นสะเทือนการขนส่งแบบจําลอง เหมาะสําหรับการทดสอบสั่นสะเทือนของของเล่น อิเล็กทรอนิกส์ เฟอร์นิเจอร์ ของขวัญ เซรามิค การสื่อสาร อุปกรณ์ คอมพิวเตอร์ และอะไหล่รถยนต์ เป็นต้นเพื่อตรวจสอบผลการขนส่งหรือความยั่งยืน.
เครื่องนี้ตามยุโรปและอเมริกัน อุปกรณ์ที่คล้ายกัน การปรับปรุงโครงสร้าง, สั่นสั่นหมุน, ตามมาตรฐานการขนส่งยุโรปและอเมริกา, ตาม EN71 ANSI, UL,ASTM, ISTA และมาตรฐานการทดสอบอื่น ๆ
วัตถุประสงค์ของการทดสอบ
เครื่องนี้เป็นชุดของการจําลองการสั่นสะเทือนที่ควบคุมในการทดลองเพื่อทดสอบว่าสินค้าสามารถทนการทดสอบของปัจจัยสภาพแวดล้อมการขนส่งหรือสั่นสะเทือนในวงจรชีวิตและยังสามารถกําหนดความต้องการของการออกแบบสินค้าและมาตรฐานการทํางานตามสถิติ การปรับปรุงระดับการออกแบบขึ้น 3% จะเพิ่มการรีไซเคิลขึ้น 20% และลดค่าใช้จ่ายที่ไม่จําเป็นลง 18%
1ความแข็งแรงของโครงสร้าง
2การปลดปล่อยพันธะ
3. ป้องกันการใช้งานของวัสดุ
4- เสียหายของส่วนประกอบ
5. การสัมผัสที่ไม่ดีขององค์ประกอบอิเล็กทรอนิกส์
6. สายวงจรสั้นและความไม่มั่นคงระยะสั้น
7การหันไปจากค่าธรรมดาของแต่ละชิ้น
8โต๊ะสั่นขนส่งแบบจําลองจะกรองชิ้นส่วนที่บกพร่องล่วงหน้า
9ค้นหาความสัมพันธ์ระหว่างส่วน, โครงสร้าง, การบรรจุและกระบวนการขนส่ง, และปรับปรุงปัจจัยความสัมพันธ์ของมัน
ความต้องการของเตียงทดสอบการสั่นสะเทือนจากการขนส่งแบบจําลอง คือการยืนยันความน่าเชื่อถือของผลิตภัณฑ์ และการตรวจสอบผลิตภัณฑ์ที่บกพร่องก่อนออกจากโรงงานและการประเมินการวิเคราะห์ความผิดพลาดของผลิตภัณฑ์ที่บกพร่อง เพื่อให้กลายเป็นผลิตภัณฑ์ที่มีระดับสูงและความไว้วางใจสูง.
ปริมาตรทางเทคนิคหลัก
1ความจุในการทดสอบสูงสุด: 0-300kg
2ระยะความถี่: 100 ~ 300 รอบ / นาที
3ระยะความกว้าง: 1 นิ้ว (25.4 มม.)
4. รูปแบบการสั่นสะเทือน: แบบหมุน (ที่รู้จักกันทั่วไปว่าแบบม้า)
5ความเร็วจําลอง: 25 ~ 40km/h
6ขนาดโต๊ะ: 1100×1300mm
7รางป้องกัน 1200 มิลลิเมตร
8มอเตอร์ควบคุม: มอเตอร์ความถี่แปร AC
9ขนาดของเตียงทดสอบ: 1100×1380mm
10ขนาดกล่องควบคุม: 370 × 350 × 910mm
11. โลเตจไฟฟ้า: AC220V 50Hz
12. น้ําหนักของเครื่อง: ประมาณ 550kg
การนําเข้าการทดสอบการสั่น
1. วางผลิตภัณฑ์ทดสอบบนพื้นที่ทดสอบสั่นสะเทือนกับการขนส่งปกติ เพื่อป้องกันการกระโดดจากโต๊ะและรักษาทิศทางแพลตฟอร์มทดสอบสั่นสามารถรอบตัวด้วยเชือก;
2ความถี่ของสั่นสะเทือนควรเพียงพอที่จะสั่นสินค้าออกจากโต๊ะ และแผ่นโลหะสามารถใส่ระหว่างตัวอย่างและโต๊ะและสามารถเดินในช่องว่างขอบยาวที่สุดของตัวอย่าง (ความหนาของแผ่นโลหะคือ 1.5 มิลลิเมตร ความกว้าง 50 มิลลิเมตร (ไม่จํากัด)
|
ความเร็วในการทดสอบ CPM |
ความถี่ที่ตรงกับ Hz |
เวลาทดสอบ M |
|
150 |
2.5 |
95 |
|
180 |
3.0 |
79 |
|
210 |
3.5 |
66 |
|
240 |
4.0 |
60 |
|
270 |
4.5 |
53 |
|
300 |
5.0 |
48 |
ความต้องการด้านสิ่งแวดล้อม
1- อุณหภูมิในสถานที่: 5°C~+28°C ((อุณหภูมิเฉลี่ยภายใน 24 ชั่วโมง ≤28°C)
2ความชื้นสัมพันธ์: ≤ 85% RH
3สถานะการจําหน่ายพลังงาน: ไฟสามสาย
4ระยะความดัน: AC220V
5ระยะความสับสนที่อนุญาตของความถี่: (50±0.5) Hz
6ความต้านทานการติดดินของเคเบิล PGND ต่ํากว่า 4 โอม
7ผู้ใช้งานต้องตั้งค่าสวิทช์อากาศหรือพลังงานของความจุที่ตรงกับอุปกรณ์ที่สถานที่ติดตั้ง และสวิทช์ต้องเป็นอิสระสําหรับการใช้อุปกรณ์
