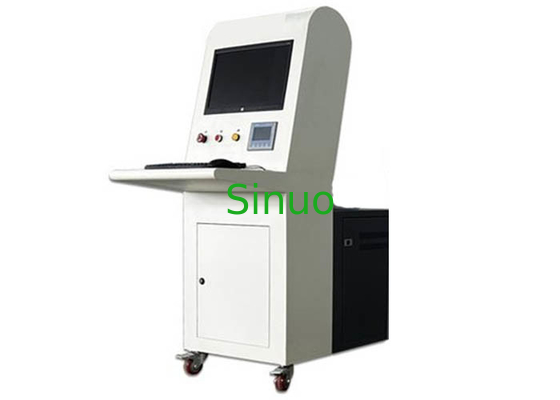

IEC 62368-1 แผนก R เครื่องทดสอบวงจรสั้นจํากัดที่ควบคุมด้วยคอมพิวเตอร์
| Complied standard: | IEC 62368 | Complied clause: | รายละเอียด |
| Test range: | < 25A | Test mode: | ไฟฟ้ากระแสสลับและไฟฟ้ากระแสตรง |
| Limit current: | ≥1500A (สามารถปรับแต่งได้) | Discharge time: | 5 ~ 100ms สามารถตั้ง |
| Discharge voltage: | สามารถปรับแต่งได้ | Test time: | เวลาทดสอบ |
| High Light: | เครื่องทดสอบวงจรสั้นจํากัด,เครื่องทดสอบวงจรสั้นที่ควบคุมด้วยคอมพิวเตอร์ |
||
IEC 62368-1 แผนก R เครื่องทดสอบวงจรสั้นจํากัดที่ควบคุมด้วยคอมพิวเตอร์
ข้อมูลสินค้า:
เครื่องทดสอบวงจรสั้นจํากัดนี้ถูกเรียกร้องโดย IEC62368-1:2018 ข้อ 56.4. 1 + 56.5.1, แผนก R
อุปกรณ์ทดสอบวงจรสั้นจํากัด ใช้ในการทดสอบสายการเชื่อมดินป้องกันและเครื่องตัดวงจรป้องกันกระแส 1500A The purpose of this test machine is to verify that the protective connecting conductor used in the circuit protected by the device with a rated value not exceeding 25A is compatible with the fault current allowed by the overcurrent protection deviceและทดสอบความสมบูรณ์แบบของการป้องกันความปลอดภัยเพิ่มเติมด้วยการทดสอบดังกล่าว
ตัวอย่างการทดสอบ: อุปกรณ์เสียง วิดีโอ และเทคโนโลยีสารสนเทศและสื่อสาร
หลักการทดสอบ:
เครื่องทดสอบวงจรสั้นจํากัดใช้อุปกรณ์เก็บพลังงานเพื่อทําการทดสอบกระแสไฟฟ้าสูงทันที เวลาการปล่อยไฟและความดันเริ่มต้นสามารถตั้งหลังจากการปล่อยน้ํามันเสร็จสิ้น, มันจะชาร์จอัตโนมัติสําหรับรอบทดสอบต่อไป ระหว่างการทดสอบ, กระแสการชาร์จจะบันทึกเพื่อผลิตโค้งเวลาปัจจุบัน
ลักษณะของอุปกรณ์:
1คอมพิวเตอร์อุตสาหกรรมขนาดใหญ่
2. optional การทดสอบการเพิ่มกระแสอัตโนมัติ, การทดสอบการเพิ่มกระแสอัตโนมัติและการทดสอบการแตกเร็วแรงกระแทก, การทํางานที่ยืดหยุ่นและง่าย
3. การแสดงเวลาจริงของปัจจุบันผลการออกและผลการใช้เวลาเป็นธรรมดา
4 การป้องกันความแรงเกินความสมบูรณ์แบบ การตั้งค่าปัจจุบันผลิตที่กําหนดเอง ปัจจุบันขั้นสูงสุดและเวลาทนความแรง
5ด้วยฟังก์ชันการตรวจจับการติดพื้นดินและฟังก์ชันการตรวจสอบการกลับศูนย์ สามารถดําเนินการทดสอบได้หลังจากที่การติดพื้นดินและการกลับศูนย์ถูกกําหนด ซึ่งปลอดภัยและน่าเชื่อถือ
6อัลกอริทึมการเพิ่มกระแสประมาณประเภท เมื่อกระแสผลิตเป้าหมายที่กําหนดได้ถูกบรรลุ ระยะเวลาความอดทนกระแสจะเป็นอัตโนมัติและเครื่องยนต์จะกลับมา 0 โดยอัตโนมัติหลังจากเวลาที่ครบ.
7หากขีดจํากัดปริมาณไฟออกสูงสุดเกิน, มอเตอร์จะกลับไปที่ศูนย์โดยอัตโนมัติและออกสัญญาณเตือนเสียงและภาพ
8การออกแบบโปรแกรมและฮาร์ดแวร์ที่มีความซับซ้อนกันการแทรกแซง
9. สามารถติดตั้งสัญญาณสตาร์ทล็อคประตู การเปิดอินเตอร์เฟซตรวจสอบแรงดัน เป็นต้น
ลักษณะ:
1ระบบควบคุม: คอมพิวเตอร์อุตสาหกรรม
2สถานีทดสอบ 1 สถานี
3ระยะทดสอบ: < 25A
4ขั้นต่ํากระแส: ≥ 1500A (สามารถปรับแต่ง)
5. เวลาการปล่อย: 5 ~ 100ms สามารถตั้ง
6รูปแบบการทดสอบ: การทดสอบที่เปลี่ยนได้ AC และ DC
7ความดันการปล่อย: สามารถตั้งค่าบนคอมพิวเตอร์ตามความต้องการของลูกค้า
8เวลาทดสอบ: สามารถตั้งค่าบนคอมพิวเตอร์ตามความต้องการมาตรฐาน
9การปรับปรุงแบบมาตรฐาน: แหล่งไฟฟ้า แหล่งไฟฟ้า DC, อุปกรณ์ป้องกันความแรงเกิน, ออสไซโลสโกปโค้งรูปคลื่นที่จัดให้โดยลูกค้า, ปรับปรุงด้วย 2.5 ตารางเมตร, สายทดสอบ 43m
10.ฟังก์ชันการทดสอบ: โลตติจ์การปล่อยไฟฟ้าและเวลาป้องกันขั้นต่ําสามารถกําหนดได้, ด้วยฟังก์ชันการป้องกันแรงเกินและแรงเกิน
11การป้องกันความปลอดภัย: มันมีฟังก์ชันของสัญญาณเตือนการปิดผิดปกติ และการเชื่อมโยงทําจากวัสดุประกอบกัน
12ขนาดรวม: ประมาณ: W800 × D600 × H1650mm
13พลังงานอุปกรณ์: AC220V 50Hz
