IEC60068-2-32 ระบบการทดสอบน้ําตกด้านล่าง สําหรับการทดสอบน้ําตกของบรรจุภัณฑ์ขนาดใหญ่
| Maximum Weight of Specimen: | 0~ 250กก | Drop Height: | 0~ 1500มม |
| Maximum Specimen Size: | 1100×900×2100มม | Lifting Speed of Specimen: | <30 วินาที/เมตร |
| Testing Aspect: | หน้า, ขอบ, มุม | Driving Mode: | เซอร์โวมอเตอร์ไดรฟ์ |
| Equipment Weight: | ประมาณ 1000 กิโลกรัม | Use Air Source: | ≥6กก. (ของลูกค้าเอง) |
| High Light: | ระบบการทดสอบน้ําตกด้านล่าง IEC60068-2-32,ระบบการทดสอบระบายล่าง การบรรจุระบาย |
||
IEC60068-2-32 ระบบการทดสอบน้ําตกด้านล่างที่ใช้สําหรับการทดสอบน้ําตกของบรรจุสินค้าขนาดใหญ่
ภาพรวมสินค้า:
มันสอดคล้องกับ IEC60068-2-32 ระบบการทดสอบการหล่นด้านล่างถูกใช้เป็นหลักในการประเมินผลกระทบของกระแทกตกบนบรรจุภัณฑ์ในกระบวนการขนส่งและการบรรจุและการปล่อยของจริงและการประเมินความแข็งแรงของการกระแทกของบรรจุภัณฑ์ในกระบวนการการจัดการและความสมเหตุสมผลของการออกแบบบรรจุภัณฑ์.

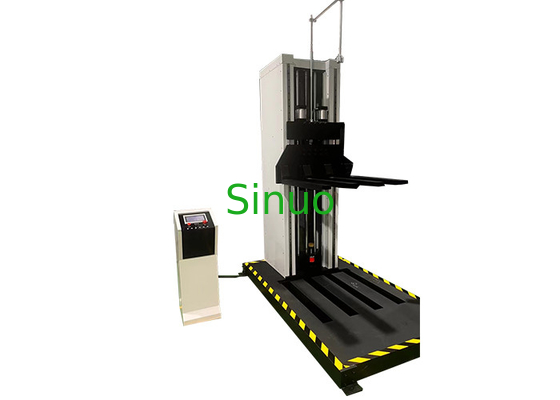

ระบบการทดสอบลดล่างใช้เป็นหลักสําหรับการทดสอบลดบรรจุสินค้าขนาดใหญ่ เครื่องใช้ฟอร์คทรง "E" ที่สามารถย้ายลงอย่างรวดเร็วเป็นตัวนําตัวอย่างและผลิตภัณฑ์การทดสอบถูกสมดุลตามความต้องการในการทดสอบ (พื้นผิว, ทดสอบขอบ, มุม) ระหว่างการทดสอบ, แขนบราคเกตเคลื่อนลงด้วยความเร็วสูง, และผลิตภัณฑ์การทดสอบตกลงบนแผ่นฐานกับฟอร์ค "E",และถูกฝังในแผ่นด้านล่างภายใต้การกระทําของอุปกรณ์กันกระแทกประสิทธิภาพสูง. ในทฤษฎี, เครื่องทดสอบศูนย์ตกสามารถหล่นจากระยะความสูงศูนย์, ความสูงการหล่นถูกกําหนดโดยตัวควบคุม LCD,และการทดสอบตกจะดําเนินการโดยอัตโนมัติตามความสูงที่ตั้ง.
หลักการควบคุม: การใช้ไมโครคอมพิวเตอร์นําเข้าการออกแบบประสิทธิภาพไฟฟ้า, ครบถ้วนการตกอิสระ, ขอบ, มุม, การออกแบบพื้นผิว
ความต้องการด้านสิ่งแวดล้อม:
1- อุณหภูมิในสถานที่: 5°C~+28°C ((อุณหภูมิเฉลี่ยภายใน 24 ชั่วโมง ≤28°C)
2ความชื้นสัมพันธ์: ≤ 85% RH
3สถานะการจําหน่ายพลังงาน: ไฟสามสาย
4ระยะความดัน: AC220V
5ระยะความสับสนที่อนุญาตของความถี่: (50±0.5) Hz
6ความต้านทานการติดดินของเคเบิล PGND ต่ํากว่า 4 โอม
7ผู้ใช้งานต้องตั้งค่าสวิทช์อากาศหรือพลังงานของความจุที่ตรงกับอุปกรณ์ที่สถานที่ติดตั้ง และสวิทช์ต้องเป็นอิสระสําหรับการใช้อุปกรณ์
ปริมาตรเทคนิคหลัก:
|
น้ําหนักสูงสุดของตัวอย่าง |
0 ¥ 250 กิโลกรัม |
|
ความสูงการตก |
0 ราคา 1500 มม. |
|
ขนาดตัวอย่างสูงสุด |
1100 × 900 × 2100 มิลลิเมตร |
|
ความเร็วในการยกตัวอย่าง |
< 30 วินาที/เมตร |
|
ขนาดแขนรองรับ |
700×800×40mm ((มันประกอบด้วย 4 ไม้กระดานสแตนเลสอลูมิเนียมเบาเพื่อลดพลังงานการตก) |
|
โครงสร้างบราคเก็ต |
วัสดุจากเหล็กเหล็กอัลลูมิเนียม |
|
ด้านการทดสอบ |
หน้า ขอบ มุม |
|
โหมดการขับรถ |
เครื่องขับเคลื่อนมอเตอร์เซอร์โว |
|
อุปกรณ์ป้องกัน |
ส่วนบนและส่วนล่างมีอุปกรณ์ป้องกันแบบอัมพาต |
|
วัสดุของแผ่นกระแทก |
แผ่นเหล็ก A3 |
|
พื้นชน |
ประเภทผสม (มวลหนา 120 มม.): พลาสต์เหล็กแข็ง หนา 20 มม + หนา 100 มม |
|
โหมดการขับรถ |
เครื่องขับเคลื่อนมอเตอร์เซอร์โว |
|
ความสูงการตก |
การตั้งค่าโปรแกรมจอสัมผัส PLC |
|
ระบบส่ง |
ไต้หวัน นําเข้าสไลเดอร์ตรงและแท่งนําที่แข็ง |
|
เครื่องเร่ง |
ประเภทสตางค์ |
|
โหมดการลด |
ประเภทปนูเมติก |
|
น้ําหนักของอุปกรณ์ |
ประมาณ 1000 กิโลกรัม |
|
ขนาดรวมของอุปกรณ์ |
ประมาณ 1300 × 2000 × 2400 มิลลิเมตร |
|
พลังงานทํางาน |
220V/50HZ |
|
พลังงาน |
3KW |
|
ใช้แหล่งอากาศ |
≥6kg (ของลูกค้าเอง) |
