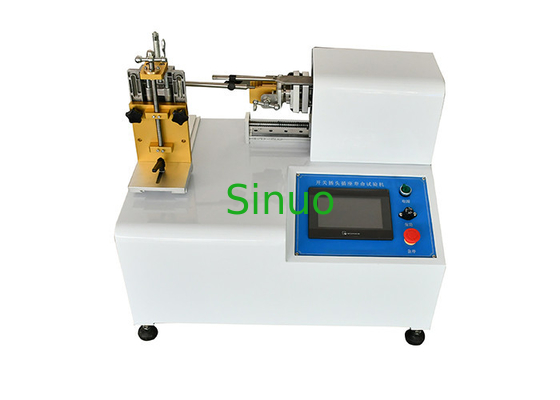

IEC 60669-1 สวิตช์ล็อคตัวเอง เครื่องทดสอบอายุการใช้งานการทำงานปกติ
| Display Mode: | หน้าจอสัมผัสขนาด 7 นิ้ว | Drive Mode: | เซอร์โวมอเตอร์ |
| Applied Standard: | IEC 60669-1, IEC 60884-1, IEC 61058-1 เป็นต้น | Test Specimen: | ลิเนียร์ปลั๊ก ซ็อกเก็ต สวิตช์ |
| Test Station: | 1 สถานี | Linear Stroke: | 0-100มม |
| Load Power: | ร่วมมือกับตู้โหลดภายนอก | Power: | 220V±10V, 50Hz (หรือตรงกับความต้องการแหล่งจ่ายไฟภายในเครื่องของลูกค้า) |
| Test times: | 0～999999 ครั้ง สามารถตั้งล่วงหน้าได้ | Control Method: | บมจ |
| High Light: | IEC 60669-1 เครื่องทดสอบอายุการใช้งานปกติ,เครื่องทดสอบอายุการใช้งานปกติแบบล็อคตัวเอง |
||
IEC 60669-1 สวิตช์ล็อคตัวเองคุณภาพสูง เครื่องทดสอบอายุการใช้งานปกติ
ภาพรวมอุปกรณ์:
อุปกรณ์ทดสอบมีสถานีส่งสัญญาณเพื่อทดสอบสวิตช์เชิงเส้น (รวมถึงสวิตช์ ปลั๊กและเต้ารับแบบล็อคตัวเอง) โดยเปลี่ยนเป็นฟิกซ์เจอร์ตัวอย่างที่แตกต่างกัน
อุปกรณ์เป็นไปตามข้อกำหนดมาตรฐานของ IEC 60669-1 ข้อ 18 และ 19, IEC 60884-1: 2013 ข้อ 20 และ 21, รูปที่ 16, IEC 61058-1, IEC 60065:2014 ข้อ 14.7 และ 15.1
เมื่อใช้ร่วมกับตู้โหลด (ซึ่งไม่รวมอยู่ในอุปกรณ์นี้) ช่วยให้สามารถทดสอบความสามารถในการแตกหักและทดสอบความทนทานในการใช้งานปกติของปลั๊ก เต้ารับ และสวิตช์สำหรับการติดตั้งไฟฟ้าในครัวเรือนและการติดตั้งแบบคงที่ที่คล้ายกันจุดประสงค์ของการทดสอบคือเพื่อดูว่าสวิตช์หรือปลั๊กหรือเต้ารับสามารถทนต่อความเสียหายทางกลหรือไฟฟ้าขัดข้องระหว่างการทำงานตามปกติได้หรือไม่การที่หน้าสัมผัสติดหรืออยู่ในสถานะเปิด (ปิด) เป็นระยะเวลานานหรือไม่เป็นเกณฑ์ในการพิจารณาว่าตัวอย่างเสียหายมากเกินไปหรือไม่
อุปกรณ์นี้เหมาะสำหรับปลั๊ก เต้ารับ สวิตช์ปุ่มกด สวิตช์สลับ และสวิตช์โยกที่มีกระแสโหลดน้อยกว่า 25A
อุปกรณ์นี้ใช้โครงอลูมิเนียมอัลลอยด์ แผ่นซีลสแตนเลส ขับเคลื่อนด้วยเซอร์โวมอเตอร์และบอลสกรู ควบคุมโดย PLC ติดตั้งหน้าจอสัมผัสสีขนาด 7 นิ้ว สามารถตั้งค่าอัตราการทดสอบหน้าจอสัมผัส จังหวะ และพารามิเตอร์การทดสอบอื่นๆ บนหน้าจอสัมผัส
พารามิเตอร์ทางเทคนิค:
| เลขที่ | รายการ | พารามิเตอร์ |
| 1 | พลัง | 220V±10V, 50Hz (หรือตรงกับความต้องการแหล่งจ่ายไฟภายในเครื่องของลูกค้า) |
| 2 | สถานี | สถานีเดียว (สามารถปรับแต่งได้) |
| 3 | อินเทอร์เฟซการทำงาน | หน้าจอสัมผัส LCD สีขนาด 7 นิ้ว |
| 4 | โหมดขับเคลื่อน | เซอร์โวมอเตอร์ + บอลสกรู |
| 5 | ระบบควบคุม | ระบบควบคุม PLC |
| 6 | ครั้งทดสอบ | 0～999999 ครั้ง สามารถตั้งล่วงหน้าได้ |
| 7 | เวลาการนำ | 0~99.9 วินาที สามารถตั้งค่าล่วงหน้าได้ |
| 8 | ปิดเวลา | 0~99.9 วินาที สามารถตั้งล่วงหน้าได้ |
| 9 | ทดสอบจังหวะ | เชิงเส้น: 0~100 มม. สามารถตั้งค่าล่วงหน้าได้ |
| 10 | ทดสอบความเร็ว | เชิงเส้น: 0~200 มม./วินาที สามารถตั้งค่าล่วงหน้าได้ |
| 11 | ความกดอากาศ | 80～106kpa |
| 12 | อุณหภูมิโดยรอบ | 5～40°ซ |
| 13 | ความชื้นสัมพัทธ์ | (20～90)%RH |
| 14 | ใช้สภาพแวดล้อม | ไม่ต้องการการสั่นอย่างรุนแรง, ไม่มีการสั่น, ไม่มีการรบกวนทางแม่เหล็กไฟฟ้า, ไม่มีฝุ่น, ไม่ระเบิด, ไม่มีก๊าซที่กัดกร่อน, ต้องการสถานที่กระจายความร้อนที่ดี |
| 15 | ขนาดและน้ำหนัก | ยาว*กว้าง*สูง=960*730*600มม.,160กก |
