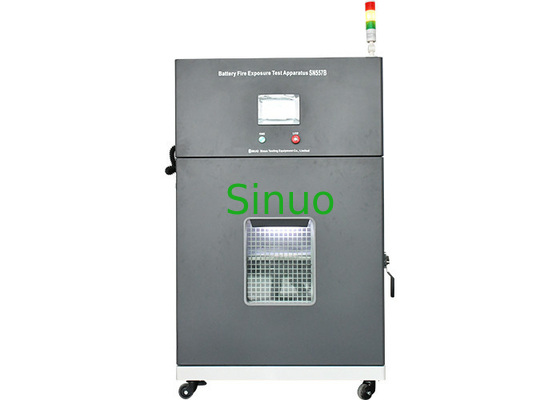

มะเดื่อ UL 1642 20.1 เครื่องทดสอบการสัมผัสไฟของแบตเตอรี่ลิเธียมสถานีเดียว
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Sinuo
การรับรอง:
Calibration Certificate (Cost Additional)
หมายเลขรุ่น:
SN557B
คุณสมบัติการซื้อขาย
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
Customized
เงื่อนไขการชำระเงิน:
ที/ที
ความสามารถในการจัดหา:
20 ชุดต่อเดือน
ข้อมูลจำเพาะ
| Applied standard: | UL2054, UL 1642, GB 31241 และอื่นๆ | Testing Hole Diameter: | 102มม |
| Testing Bar Diameter: | 1/4 นิ้ว (6.4 มม.) ×12 นิ้ว (305 มม.) | Number of station: | 1 สถานี |
| Burner: | เตาบุนเสน | Flame Height: | สามารถปรับได้ 10 ~ 75 ± 2 มม |
| Fire Ignition Device: | จุดไฟอัตโนมัติ | Flame Applicate Time: | 99H59M59.9S±0.1วินาที |
| High Light: | เครื่องทดสอบการสัมผัสไฟจากแบตเตอรี่ลิเธียม,เครื่องทดสอบการสัมผัสไฟแบบสถานีเดียว |
||
คําอธิบายสินค้า
มะเดื่อ UL 164220.1 เครื่องทดสอบการสัมผัสไฟของแบตเตอรี่ลิเธียมสถานีเดียว
ภาพรวม:
เครื่องมือนี้สอดคล้องกับ UL2054 Article 22 (รูปภาพ 22.1), UL 1642-2009 Article 20 (รูปภาพ 20.1), GB 31241-2014 Article 7.9 (รูปภาพ E.2)
เครื่องทดสอบการสัมผัสไฟของแบตเตอรี่เป็นอุปกรณ์ทดสอบที่จำเป็นสำหรับผู้ผลิตแบตเตอรี่และแผนกตรวจสอบคุณภาพอุปกรณ์นี้โดดเด่นด้วยการใช้งานที่ง่าย ความปลอดภัย ความน่าเชื่อถือ และความแม่นยำสูงเป็นอุปกรณ์ทดสอบที่เหมาะสำหรับการทดสอบการเผาไหม้และการดีดออกของแบตเตอรี่
พารามิเตอร์ทางเทคนิค:
|
1
|
ขีดจำกัดตัวอย่าง
|
ห้ามใช้อุปกรณ์ทดสอบนี้
การทดสอบหรือจัดเก็บสิ่งส่งตรวจทางชีวภาพ
การทดสอบหรือจัดเก็บตัวอย่างแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าแรงสูง
การทดสอบหรือเก็บตัวอย่างสารกัมมันตภาพรังสี
การทดสอบหรือการเก็บตัวอย่างสารที่มีความเป็นพิษสูง
การทดสอบหรือการเก็บตัวอย่างที่อาจผลิตสารหรือวัตถุดังกล่าวในระหว่างการทดสอบหรือการเก็บรักษา
|
|
|
2
|
จำนวนสถานี
|
1 สถานี
|
|
|
3
|
เครื่องเขียน
|
หัวเตา Bunsen เส้นผ่านศูนย์กลางภายในท่อ 0.375 นิ้ว (9.5 มม.)
|
|
|
4
|
เวลาใช้งานเปลวไฟ
|
99H59M59.9S±0.1วินาที
|
|
|
5
|
ความสูงของเปลวไฟ
|
สามารถปรับได้ 10 ~ 75 ± 2 มม
|
|
|
6
|
เส้นผ่านศูนย์กลางรูทดสอบ
|
102มม
|
|
|
7
|
อุปกรณ์จุดไฟ
|
จุดไฟอัตโนมัติ
|
|
|
8
|
แผนผังของ blowtorch และอุปกรณ์ดับเพลิงไฟฟ้า
|
|
|
|
10
|
เส้นผ่านศูนย์กลางแท่งทดสอบ
|
1/4 นิ้ว (6.4 มม.) ×12 นิ้ว (305 มม.)
|
|
|
11
|
ทดสอบความกว้างของฝาครอบ
|
24 นิ้ว (610 มม.) ×12 นิ้ว (305 มม.) แปดเหลี่ยม
|
|
|
12
|
ทดสอบความสูงของฝาครอบ
|
12 นิ้ว (305 มม.)
|
|
|
13
|
การทดสอบเส้นผ่านศูนย์กลางตาข่ายอลูมิเนียม
|
0.010 นิ้ว (0.25 มม.) 16รู×16รู
|
|
|
14
|
ตาข่ายครอบสแตนเลสทรงแปดเหลี่ยม
|
ระยะห่างระหว่างกัน 2 ฟุต (610 มม.) ตาข่ายแปดเหลี่ยมสูง 1 ฟุต (305 มม.)
|
|
|
15
|
หน้าจอ
|
150×150 มม. (ทำจากลวดตาข่ายเหล็กที่มีรู 20 รูต่อฟุต หรือลวดเหล็ก 0.017 นิ้ว /0.43 มม.) ความจุสูงสุด:5 กก.
|
|
|
16
|
ภาพวาดมาตรฐานของ
ฝาครอบแปดเหลี่ยม
|
|
|
|
17
|
รูปภาพทางกายภาพสำหรับ
ฝาครอบแปดเหลี่ยม
|
|
|
|
18
|
ความต้องการก๊าซเผาไหม้
|
ก๊าซปิโตรเลียมเหลวที่มีความบริสุทธิ์สูง (ลูกค้าควรเตรียมเอง)
|
|
|
19
|
ระบบควบคุม
|
มีการนำเสนอ PLC และรีโมตคอนโทรล ขั้นตอนการทดสอบทั้งหมดเป็นแบบอัตโนมัติทั้งหมด
|
|
|
20
|
วิธีการแสดงผลและการใช้งาน
|
หน้าจอสัมผัส
|
|
|
21
|
จอภาพวิดีโอ
|
ยี่ห้อ
|
มิ.ย
|
|
แบบอย่าง
|
MJSXJ09CM
|
||
|
ขนาด
|
115*78*78มม
|
||
|
ปณิธาน
|
1296P(3 เมกะพิกเซล)
|
||
|
มุมมอง
|
แนวนอน 360° แนวตั้ง 108°
|
||
|
การควบคุม PTZ
|
การควบคุมแอป (แนวนอน + แนวตั้ง)
|
||
|
ตลาดกลางคืนสีเต็มรูปแบบ
|
สีเต็มรูปแบบแสงน้อย
|
||
|
การมองเห็นกลางคืนด้วยอินฟราเรด
|
สนับสนุน
|
||
|
เสียงสองทาง
|
สนับสนุน
|
||
|
ฟังก์ชั่นการติดตาม
|
สนับสนุน
|
||
|
วิธีการติดตั้ง
|
วางราบ/คว่ำ/ติดด้านข้าง
|
||
|
ช่องไวไฟ
|
2.4GHz
|
||
|
พื้นที่จัดเก็บ
|
มาพร้อมกับการ์ด microSD 32G
|
||
|
22
|
อินเตอร์ไซส์
|
W800XD700XH700 มม
|
|
|
23
|
มิติโดยรวม
|
W1000XD900XH1620 มม
|
|
|
24
|
หน้าต่างสังเกตการณ์
|
430 X 350 มม. (กระจกนิรภัยกันระเบิดความหนา 20 มม.) พร้อมตาข่ายป้องกันการระเบิด
|
|
|
25
|
วัสดุห้องด้านใน
|
เหล็กกล้าไร้สนิม SUS304
|
|
|
25
|
วัสดุห้องด้านนอก
|
ทาสีผงรีดเย็น
|
|
|
26
|
เครื่องดูดควัน
|
Φ 150 มม. ที่ด้านหลัง
|
|
|
27
|
ด้านล่าง
|
ติดตั้งด้วยล้ออเนกประสงค์
|
|
|
28
|
พอร์ตระบายแรงดัน
|
ห้องทดสอบที่มีอุปกรณ์ระบายแรงดัน เมื่อความดันในห้องตั้งค่า ให้เปิดช่องระบายแรงดันเองเพื่อระบายแรงดันออกจากห้อง
|
|
คุณสมบัติ:
PLC และหน้าจอสัมผัสใช้สำหรับควบคุมและสั่งงาน
พอร์ตไอเสียจะเปิดโดยอัตโนมัติเมื่อมีสัญญาณเตือนควัน และพอร์ตไอเสียจะปิดโดยมีการหน่วงเวลาเมื่อไม่มีควัน
ติดไฟเตือนไม่สำเร็จและตัดแหล่งไอน้ำ
ไฟส่องในตัว ผ่านการสะท้อนจากภายนอก เพื่อรับประกันอายุการใช้งานและความปลอดภัยของไฟส่องสว่าง ฯลฯ
กล้องความละเอียดสูงและหน้าต่างการแสดงภาพช่วยให้ผู้ปฏิบัติงานสามารถสังเกตการเปลี่ยนแปลงของวัตถุที่วัดได้ในการทดลองได้อย่างชัดเจน
ใช้กระจกป้องกันการระเบิดพร้อมตะแกรงเหล็กเพื่อการป้องกันสองชั้น
ควบคุมด้วยรีโมทคอนโทรลระยะไกลสุดได้ถึง 10 เมตร
ขั้นตอนการทดสอบ:
วางเซลล์ทดสอบบนพื้นผิวเรียบแล้วปิดฝาที่มีรูขนาดเส้นผ่านศูนย์กลาง 4 นิ้วตรงกลางฝาปิดทำจากลวดตาข่ายหรือลวดขนาด 0.017 นิ้ว (0.43 มม.) โดยมีรู 20 รูต่อฟุตตะแกรง 8 เหลี่ยม กว้าง 2 ฟุต (610 มม.) สูง 1 ฟุต (305 มม.) วางอยู่รอบๆ ตัวอย่างตะแกรงเหล็กไวร์เมช ขนาด 0.010 นิ้ว (0.25-มิลลิเมตร) ลวด 16-18 เส้นต่อนิ้ววางตัวอย่างไว้บนตะแกรงลวดปิดรูตรงกลางม้านั่ง แล้วให้ความร้อนจนตัวอย่างระเบิดหรือ ถูกทำลายวาล์วนิรภัยวางขนานกับผ้าใยหิน
การยอมรับ: เซลล์ที่ระเบิดไม่ได้ทะลุผ่านหน้าจอบางส่วนและเซลล์ไม่ได้ยื่นออกมาบางส่วนหรือทั้งหมดผ่านหน้าจอ
