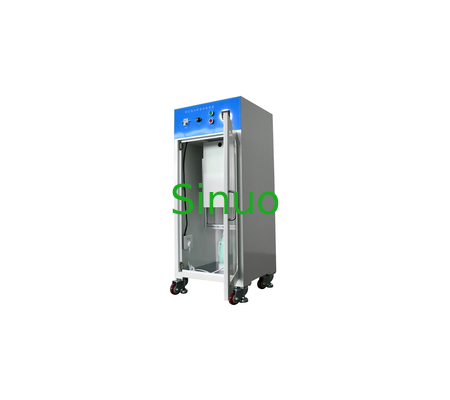

IEC60335 หัวทำความสะอาดแบบใช้มอเตอร์สถานีเดียวฟรีเครื่องมือทดสอบการตก
| Applied Standard: | IEC 60335-2-2 | Test Station: | เดี่ยว |
| Test Speed: | ≤20หยด/นาที | Drop Height: | 100 มม |
| Support Plate Mass: | > 15 กก | Test Times: | 0~9999 ครั้ง สามารถตั้งล่วงหน้าได้ |
| Warranty: | หนึ่งปี | Applied Clause: | ข้อ 15.101 |
| Clamping Method: | โดยเชือก | Support Plate Thickness: | >15มม |
| High Light: | หัวทำความสะอาดเครื่องทดสอบการตกฟรี,เครื่องทดสอบการตกฟรีสถานีเดียว,เครื่องทดสอบการตก IEC60335 ฟรี |
||
IEC60335 หัวทำความสะอาดแบบใช้มอเตอร์สถานีเดียวคุณภาพสูง เครื่องมือทดสอบการตกฟรี
สอดคล้องกับมาตรฐานและเงื่อนไข:
เป็นไปตาม IEC60335-2-3:2005 "เครื่องใช้ไฟฟ้าสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 2-3: ข้อกำหนดเฉพาะสำหรับเตารีดไฟฟ้า" ข้อ 21.101
IEC60335-2-17:2006 "เครื่องใช้ไฟฟ้าสำหรับใช้ภายในบ้านและวัตถุประสงค์ที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 2-17: ข้อกำหนดเฉพาะสำหรับผ้าห่ม เบาะรองนั่ง และอุปกรณ์ทำความร้อนแบบยืดหยุ่นที่คล้ายกัน" ข้อ 21.101
ทดสอบการใช้งาน:
ใช้เพื่อทดสอบความแข็งแรงเชิงกลของเตารีดไฟฟ้าภายใต้สภาวะการทำงานปกติและกำลังไฟฟ้าเข้าที่กำหนด นอกจากนี้ยังใช้เพื่อทดสอบประสิทธิภาพการต้านทานการตกของอุปกรณ์ควบคุมผ้าห่มไฟฟ้า
แนะนำอุปกรณ์:
ด้วยกลไกลูกเบี้ยวที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ เตารีด (ยกเว้นเตารีดไร้สาย) จะถูกแขวนไว้ที่ด้ามจับโดยให้แผ่นความร้อนอยู่ในตำแหน่งแนวนอนเหล็กหล่นจากความสูง 40 มม. ลงบนแผ่นเหล็กที่รองรับอย่างเหนียวแน่นซึ่งมีความหนาอย่างน้อย 15 มม. และมวลอย่างน้อย 15 กก.ทำการทดสอบ 1,000 ครั้งในอัตราไม่เกิน 20 ครั้งต่อนาทีระหว่างการทดสอบ เหล็กจะคงอยู่บนแผ่นเหล็กประมาณ 15% ของเวลาทั้งหมด
พารามิเตอร์ทางเทคนิค:
|
แบบอย่าง |
SN1701 |
|
สถานีทดสอบ |
เดี่ยว |
|
วิธีการควบคุมไฟฟ้า |
ปุ่มควบคุม |
|
โหมดขับเคลื่อน |
มอเตอร์ขับเคลื่อนกลไกลูกเบี้ยวเพื่อให้เกิดการตกหล่นอย่างอิสระ |
|
วิธีการหนีบตัวอย่าง |
ติดตั้งเข้ากับกลไกการหล่นด้วยเชือก |
|
ทดสอบความเร็ว |
≤20หยด/นาที |
|
เวลาทดสอบ |
0~9999 ครั้ง สามารถตั้งล่วงหน้าได้ |
|
วางความสูง |
100 มม. พร้อมบล็อกกำหนดตำแหน่งความสูง |
|
แผ่นรองรับ |
ความหนา >15มม. มวล > 15กก |
|
กำลังโหลด |
ติดตั้งเต้ารับอเนกประสงค์ สามารถป้อนกำลังไฟฟ้าที่กำหนดให้กับชิ้นงานทดสอบได้ |
|
ตัวอย่างหลัก |
หัวดูดพลังน้ำสำหรับดูดน้ำ |
|
เป็นไปตามมาตรฐาน |
IEC60335-2-2:2019 ข้อ 15.101 |
ข้อกำหนดการทดสอบ (ดึงมาจาก IEC 60335-2-2: 2019 ข้อ 15.101):
หัวทำความสะอาดแบบใช้มอเตอร์เป็นไปตามการทดสอบ IEC 60068-2-31 Free Fall - Procedure 14000 หยดจากความสูง 100 มม. ลงบนแผ่นเหล็กหนาไม่น้อยกว่า 15 มม.
-1,000 หยดทางด้านขวา
-1,000 หยดทางด้านซ้าย
-1,000 หยดที่ด้านหน้า
-1000 หยดบนพื้นผิวที่สะอาด
สำหรับตรวจสอบความแข็งแรงทางกลของเตารีดไฟฟ้าภายใต้สภาวะการทำงานปกติและกำลังไฟฟ้าเข้าที่กำหนด และสำหรับการทดสอบการต้านทานการตกของตัวควบคุมผ้าห่มไฟฟ้า
กดปุ่ม "Start" ตำแหน่งฟิกซ์เจอร์ที่เลื่อนลงจะเพิ่มขึ้นถึงจุดสูงสุด นี่คือวิธีการปรับ: ตั้งค่าล่วงหน้า "0" ครั้ง จากนั้นกดปุ่ม "Start" อุปกรณ์จะขึ้นไปยังจุดสูงสุดต่อปลายด้านล่างของสลิงเข้ากับชิ้นงานทดสอบโดยขนานกับแผ่นฐาน วางกระบอกที่มีความสูง 100 มม. ไว้ใต้ชิ้นงานทดสอบ ขันสลิงให้ตึง แล้วยึดอุปกรณ์สลิงและนำกระบอกออกด้วย ความสูง 100 มม.
