| MOQ: | 1 |
| ราคา: | โปร่ง |
| บรรจุภัณฑ์มาตรฐาน: | กล่องกระดาษ |
| ระยะเวลาการจัดส่ง: | 20 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 50 ชุดต่อเดือน |

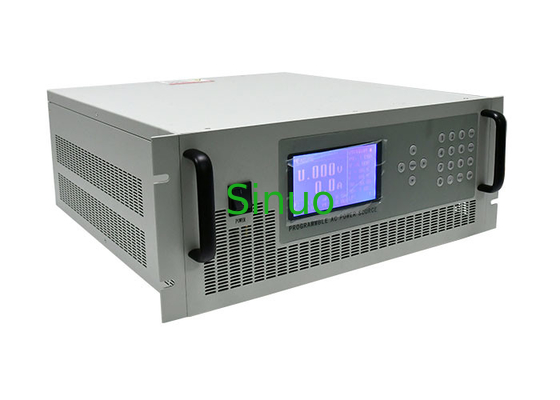

SPWM พัลส์ความถี่สูง AC คงที่ในปัจจุบัน ความกว้างของแหล่งที่มา การปรับความกว้างพัลส์
ข้อมูลผลิตภัณฑ์สำหรับแหล่งกระแสไฟ AC คงที่:
แหล่งกำเนิดกระแสคงที่ AC ใช้การปรับความกว้างพัลส์ความกว้างพัลส์ความถี่สูง SPWM, IGBT ตระหนักถึงเอาต์พุต, สามารถปรับกระแสเอาต์พุตและความถี่, มีความเร็วในการตอบสนองที่รวดเร็ว, ความแม่นยำสูงในปัจจุบัน, และการทำงานที่มั่นคงในระยะยาวและสามารถเอาชนะการเปลี่ยนแปลงในปัจจุบันที่เกิดจากความผันผวนของแรงดันไฟฟ้าของกริด การเปลี่ยนแปลงความต้านทานของลูป และการเปลี่ยนแปลงความต้านทานภายในผลิตภัณฑ์ โดยไม่ได้รับผลกระทบจากปัจจัยของมนุษย์ขนาดเล็ก ประสิทธิภาพสูง ความน่าเชื่อถือ และค่าบำรุงรักษามีข้อได้เปรียบที่ชัดเจนเหนือตัวควบคุมแรงดันไฟฟ้าแบบดั้งเดิมส่วนใหญ่ใช้สำหรับการทดสอบและการประยุกต์ใช้ผลกระทบทางความร้อนในปัจจุบันของผลิตภัณฑ์เฉพาะ เช่น เซอร์กิตเบรกเกอร์ ฟิวส์ รีเลย์ระบายความร้อน แม่เหล็กสตาร์ทเตอร์ และสวิตช์ป้องกันอื่นๆ และหม้อแปลงประเภทต่างๆ ที่ใช้การทดสอบผลกระทบทางความร้อน เช่น กระแสไฟฟ้าที่กำหนด กระแสไฟฟ้าในการทำงาน กระแสไฟฟ้าลัดวงจร เป็นต้น
คุณสมบัติสำหรับแหล่งกระแสไฟ AC คงที่:
1. กระแสคงที่ ช่วงการปรับกระแสคงที่: 0-สูงสุดปรับมูลค่าอย่างต่อเนื่อง
2. แรงดันคงที่ ช่วงการปรับแรงดันคงที่: 0- สูงสุดปรับมูลค่าอย่างต่อเนื่อง
3. การแปลงความถี่, ช่วงการปรับความถี่: ปรับได้ 47Hz-63Hz, เกียร์คงที่ 50Hz, 60Hz, 100Hz, 120Hz
4. เมื่อใช้กระแสคงที่และแรงดันคงที่ สามารถแปลงข้ามโดยอัตโนมัติเพื่อรักษาลักษณะการควบคุมและการป้องกัน
5. ให้การวัดแรงดันไฟฟ้ากำลังสองเฉลี่ยของรูต, กระแสเฉลี่ยกำลังสองของรูต, กำลังไฟฟ้าที่ใช้งานอยู่, ความถี่ ฯลฯ
6. โหมดป้องกัน: แรงดันเกิน, กระแสเกิน, โอเวอร์โหลด, ไฟฟ้าลัดวงจร, ขีด จำกัด กระแส ฯลฯ
7. แยกอินพุตและเอาต์พุต
พารามิเตอร์ทางเทคนิคสำหรับแหล่งกระแสไฟ AC คงที่:
| โหมด | ซีซีเอส1000 | |||||||||
| พลัง | 500 เวอร์จิเนีย | |||||||||
| การทำงาน | SPWM (การปรับความกว้างพัลส์ไซน์) | |||||||||
| ป้อนข้อมูล | เฟส | 1φ2W+PE เฟสเดียว สองสาย + กราวด์ | ||||||||
| แรงดันไฟฟ้า | 127 V±10 % | |||||||||
| ความถี่ | 47 เฮิร์ต – 63 เฮิร์ต | |||||||||
| เอาต์พุต | เฟส | 1φ2W+PE เฟสเดียว สองสาย + กราวด์ | ||||||||
| ความถี่ | ปรับได้ 47 ~ 63 Hz (เกียร์คงที่ 50Hz, 60Hz, 100Hz, 120Hz) | |||||||||
| แรงดันไฟฟ้า | ไฟฟ้ากระแสสลับ 5V | |||||||||
| ปัจจุบัน | 0-100A | |||||||||
| จอแสดงผล LED | แรงดัน Vrms, แขนปัจจุบัน, ความถี่, กำลังวัตต์ | |||||||||
| ระเบียบเชิงเส้น | 0 .1 % | |||||||||
| โหลดระเบียบ | 1 % | |||||||||
| ฮาร์มอนิก THD | 2% (โหลดตัวต้านทานบริสุทธิ์) | |||||||||
| ระเบียบความถี่ | 0 .01 % | |||||||||
| ความละเอียดของแรงดันไฟฟ้า | 0 .1 โวลต์ | |||||||||
| ความละเอียดของความถี่ | 0 .01 เฮิร์ต | |||||||||
| ความละเอียดปัจจุบัน |
เอาต์พุต Io< 10 A: ความละเอียด:0 .001 ก; เอาต์พุต 100＞ Io≥ 10 A: ความละเอียด 001 ก； |
|||||||||
| ความแม่นยำในการวัด | แรงดันไฟฟ้า | 0 .5 % FS+ 5 dgt | ||||||||
| ปัจจุบัน | 0 .5 % FS+ 5 dgt | |||||||||
| วัตต์ | 0 .5 % FS+ 5 dgt | |||||||||
| ความถี่ | 0 .01 % FS+ 5 เดซิเบล | |||||||||
| การตั้งค่าความแม่นยำ | แรงดันไฟฟ้า | เอฟเอส 1% | ||||||||
| ปัจจุบัน | 0 .เอฟเอส 1% | |||||||||
| ชุดไอลิม | O-Max ปัจจุบัน | |||||||||
| การป้องกัน | กระแสเกิน, อุณหภูมิเกิน, โหลดเกิน, ลัดวงจร | |||||||||
| คูลลิ่ง | พัดลมระบายความร้อนบังคับ | |||||||||
| น้ำหนัก (กิโลกรัม) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| ขนาด กว้าง×สูง×ลึก( มม.) | 430×133×370 | |||||||||
| สภาพแวดล้อมในการทำงาน | 0 – 40℃, 20-90%RH | |||||||||
