เครื่องทดสอบแรงกระแทกความทนทานของค้อนไฟฟ้าสำหรับเครื่องมือไฟฟ้า IEC 60745-2

เครื่องทดสอบแรงกระแทกความทนทานของค้อนไฟฟ้าสำหรับเครื่องมือไฟฟ้า IEC 60745-2

ข้อมูลผลิตภัณฑ์สำหรับเครื่องมือทดสอบความทนทานต่อแรงกระแทกของค้อนไฟฟ้า:

มาตรฐาน: IEC 60745-2-1: ข้อกำหนดเฉพาะสำหรับสว่านและสว่านกระแทก ข้อ 17IEC 60745-2-6: ข้อกำหนดเฉพาะสำหรับค้อน ข้อ 17 และรูปที่ 103

การใช้งาน: เครื่องมือนี้ใช้ได้กับการทดสอบความทนทานสำหรับมอเตอร์แบบมือถือ

เครื่องมือไฟฟ้ากำลังไม่เกิน 2.5KW

ตัวอย่างการทดสอบ: ค้อนไฟฟ้า สว่านไฟฟ้า และสว่านกระแทก

ลักษณะการทำงาน: เครื่องทดสอบตามข้อกำหนด IEC 607465-2-6 รูปที่ 103 ค้อนหรือสว่านกระแทก ทำงานเป็นระยะ ตรวจสอบว่าอันตรายทางไฟฟ้าหรือทางกลปรากฏขึ้นระหว่างการใช้ค้อนไฟฟ้าหรือสว่านตามปกติหรือไม่

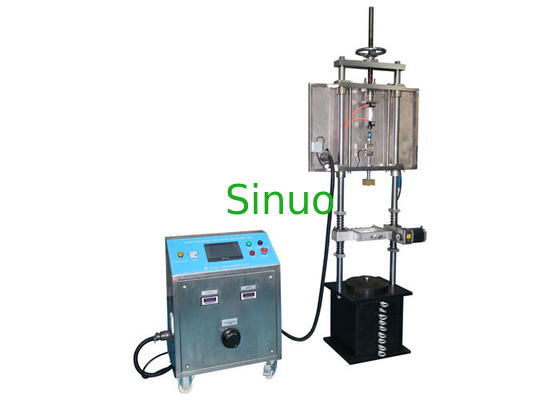

ส่วนประกอบของอุปกรณ์มีดังนี้

1, ตู้ควบคุมไฟฟ้าที่มี PLC, หน้าจอสัมผัสขนาด 7 นิ้ว, แผงควบคุม, โหลด (ปรับแรงดัน 0-250V, แสดงผลแรงดันและกระแส);

2 เครื่องจักรกลตามรูปที่ 103 บรรจุฐานเหล็กรวมหัวกระแทก แผ่นเหล็ก และฟิกซ์เจอร์ รวม 360 กิโลกรัม

ฟังก์ชันการทดสอบสำหรับเครื่องมือทดสอบความทนทานต่อแรงกระแทกของค้อนไฟฟ้า:

1. ไม่มีการทดสอบโหลด:ค้อนทั้งหมด รวมทั้งค้อนที่มีโหมดสว่านเท่านั้น ติดตั้งในแนวตั้งในเครื่องมือทดสอบดังแสดงในรูปที่ 103 และใช้งานที่แรงดันไฟฟ้า 1.1 เท่าเป็นเวลา 12 ชั่วโมง จากนั้นใช้งานที่แรงดันไฟฟ้า 0.9 เท่าเป็นเวลา 12 ชั่วโมงแต่ละรอบประกอบด้วยช่วงเวลาการทำงาน 30 วินาที และช่วงพัก 90 วินาที ซึ่งเครื่องมือจะยังคงปิดอยู่ในระหว่างการทดสอบ ในแต่ละแรงดันทดสอบ ให้วางค้อนในสามทิศทางที่แตกต่างกัน (แนวนอน แนวตั้ง แนวตั้ง) แต่ละตำแหน่งของเครื่องมือใช้เวลาทำงานประมาณ 4 ชั่วโมง

2. โหลดการทดสอบ:ค้อนทั้งหมด รวมทั้งค้อนที่มีโหมดสว่านเท่านั้น ติดตั้งในแนวตั้งในอุปกรณ์ทดสอบดังแสดงในรูปที่ 103 และใช้งานที่แรงดันไฟฟ้าที่กำหนดหรือที่ค่าเฉลี่ยของช่วงแรงดันไฟฟ้าที่กำหนด เป็นเวลาสี่ช่วงๆ ละ 6 ชั่วโมง ช่วงเวลาระหว่างช่วงเวลาเหล่านี้อย่างน้อย 30 นาที

ในระหว่างการทดสอบเหล่านี้ ค้อนจะทำงานเป็นระยะๆ แต่ละรอบประกอบด้วยช่วงการทำงาน 30 วินาที และช่วงพัก 90 วินาที ซึ่งเครื่องมือยังคงปิดอยู่

ในระหว่างการทดสอบ แรงตามแนวแกนเพื่อให้แน่ใจว่ากลไกการกระแทกจะทำงานอย่างมั่นคงกับค้อนผ่านตัวกลางที่ยืดหยุ่นได้

ถ้าอุณหภูมิที่เพิ่มขึ้นของส่วนใดส่วนหนึ่งของเครื่องมือสูงกว่าอุณหภูมิที่เพิ่มขึ้นที่กำหนดระหว่างการทดสอบตามข้อ 12.1 จะมีการบังคับการทำความเย็นหรือช่วงพัก โดยช่วงพักจะไม่รวมอยู่ในเวลาการทำงานที่ระบุ

พารามิเตอร์ทางเทคนิคสำหรับเครื่องทดสอบแรงกระแทกความทนทานของค้อนไฟฟ้า:
