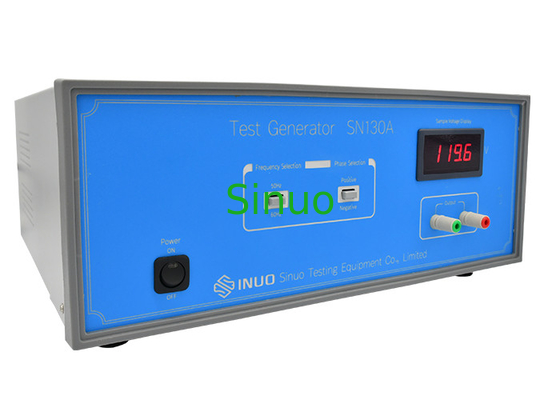

เครื่องทดสอบอุปกรณ์เทคโนโลยีสารสนเทศ 130A เครื่องกำเนิดการทดสอบปัจจุบัน IEC 60950
| Input frequency: | 50เฮิร์ต/60เฮิร์ต | Input voltage: | ไฟฟ้ากระแสสลับ 220V±10% |
| Power fuse: | 3A | Output power: | 25W |
| Output voltage: | 120V±2V | Output frequency: | 50Hz/60Hz±2คำ |
| Internal impedance: | 1200Ω±2% | Dimensions: | 408 (ยาว)*320 (ลึก)*180 (สูง) |
| High Light: | เครื่องกำเนิดการทดสอบปัจจุบัน 130A,เครื่องกำเนิดการทดสอบ IEC 60950 |
||
เครื่องทดสอบอุปกรณ์เทคโนโลยีสารสนเทศ 130A เครื่องกำเนิดการทดสอบปัจจุบัน IEC 60950
ข้อมูลผลิตภัณฑ์สำหรับเครื่องกำเนิดทดสอบ 130A:
เครื่องกำเนิดทดสอบ 130A ได้รับการออกแบบและผลิตตามข้อกำหนดของ IEC60950 ข้อ 2.3.5
สามารถจำลองมาตรฐานแรงดันไฟฟ้า (50Hz หรือ 60Hz) ในภูมิภาคต่างๆ เพื่อให้เป็นไปตามข้อกำหนดในการทดสอบเครื่องมือนี้ได้รับการออกแบบให้มีแหล่งสัญญาณที่เสถียรและวงจรการจับคู่พลังงานขนาดใหญ่และขนาดกลางเพื่อตอบสนองความต้องการด้านเอาต์พุตภายใต้โหลดขนาดใหญ่
พารามิเตอร์ทางเทคนิคสำหรับเครื่องกำเนิดทดสอบ 130A:
ลักษณะการป้อนข้อมูล:
| แรงดันไฟฟ้าขาเข้า | ไฟฟ้ากระแสสลับ 120V±10% |
| ความถี่อินพุต | 50Hz/60Hz |
| สิ่งแวดล้อมในการทำงาน | อุณหภูมิ:-20℃～40℃, ความชื้น: < 80％ RH |
| ฟิวส์ไฟ | 4A |
| ขนาด | ประมาณ408 มม. (ย) * 320 มม. (ล) * 180 มม. (ส) |
ดัชนีทางเทคนิค:
| แรงดันขาออก | 120V±2V |
| ความถี่ขาออก | 50Hz/60Hz±2คำ |
| อิมพีแดนซ์ภายใน | 1200Ω±2% |
| การทำงาน | ด้วยข้อกำหนดการเชื่อมต่อการแลกเปลี่ยน |
| กำลังขับ | 25W |
คำแนะนำของแผง:
①: สวิตช์ไฟ (POWER)
②: การเลือกความถี่เอาต์พุต
③: การเลือกการเปลี่ยน
④: การแสดงแรงดันขาออก
⑤: ขั้วแรงดันเอาต์พุต
คำแนะนำการใช้งานสำหรับเครื่องกำเนิดทดสอบ 130A:
1 ข้อควรระวัง
ประกาศสำหรับการใช้งาน: ปัญหาด้านความปลอดภัยได้รับการพิจารณาอย่างเต็มที่ในการออกแบบเครื่องกำเนิดแรงดันไฟฟ้า 130Aอย่างไรก็ตาม หากใช้เครื่องมืออย่างไม่เหมาะสม ก็ยังอาจก่อให้เกิดอุบัติเหตุร้ายแรงด้านความปลอดภัยได้ดังนั้นจึงต้องสังเกตประเด็นต่อไปนี้ก่อนใช้งาน:
1.1 หลังจากยืนยันว่าแรงดันไฟฟ้าอินพุตถูกต้อง ให้เชื่อมต่อแหล่งจ่ายไฟ 220V AC 50/60Hz เฟสเดียวต้องเชื่อมต่อสายดินอย่างถูกต้องเพื่อความปลอดภัยส่วนบุคคล
1.2 หลังจากสตาร์ทเครื่องมือแล้ว ห้ามมิให้ใช้มือสัมผัสขั้วต่อเอาต์พุตโดยตรงเพื่อป้องกันไฟฟ้าช็อต
1.3 สังเกตว่ามีเสียงผิดปกติในเครื่องหรือไม่ไม่สามารถใช้เสียงผิดปกติในการทำงานครั้งต่อไปได้หากมีเสียงดังผิดปกติ โปรดปิดเครื่องเพื่อตรวจสอบสาเหตุของเสียงรบกวนหรือติดต่อเราเพื่อขอความช่วยเหลือ
1.4 ตาข่ายระบายอากาศสามารถมองเห็นได้ที่ด้านหลังของอุปกรณ์โปรดอย่าใส่วัตถุแปลกปลอมเข้าไปในตะแกรงไอเสียหรือปิดกั้นตะแกรงไอเสียตรวจสอบอย่างสม่ำเสมอว่าพัดลมทำงานตามปกติหรือไม่ ขจัดฝุ่นออกจากตาข่ายระบายอากาศ และทำให้อากาศไหลเวียนอย่างราบรื่น
1.5 เนื่องจากเครื่องมือนี้ใช้พัดลมในการระบายความร้อน ตะแกรงระบายอากาศของพัดลมอาจมีอุณหภูมิสูงโปรดอย่าสัมผัสพอร์ตไอเสียของพัดลมเมื่ออุปกรณ์กำลังทำงาน
2 ขั้นตอนการทำงาน
2.1 เชื่อมต่ออุปกรณ์กับแหล่งจ่ายไฟที่พิกัด 220V,50Hz 60Hz จากนั้นเปิดสวิตช์ไฟ
2.2 เลือกความถี่ที่ต้องการและเฟสเอาต์พุตตามข้อกำหนดในการทดสอบ (เอาต์พุตเริ่มต้นคือ 120VAC/50Hz/เฟสปกติ)
