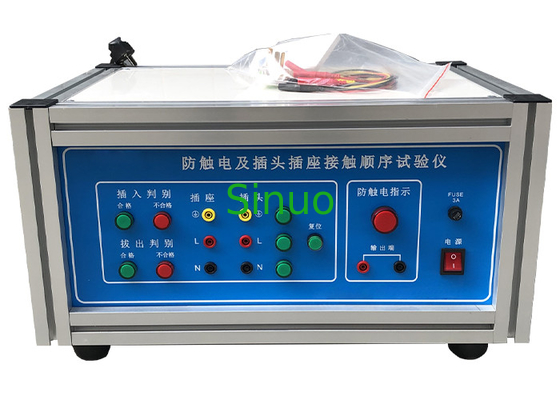

IEC 60884-1 การป้องกันไฟฟ้าช็อตและเครื่องทดสอบลำดับหน้าสัมผัสปลั๊กไฟ
| Applied standard: | IEC 60884-1 | Applied clause: | 11 |
| Power supply: | AC220V±10%/50-60Hz | Control method: | ไฟฟ้าอัจฉริยะแบบบูรณาการ |
| Test station: | เดี่ยว | Test items: | ป้องกันการกระแทก |
| Brand: | ซีนูโอ | Warranty: | 1 ปี |
| High Light: | เครื่องทดสอบลำดับการสัมผัสซ็อกเก็ตปลั๊กไฟฟ้า,IEC 60884-1 เครื่องทดสอบลำดับการสัมผัสซ็อกเก็ต |
||
IEC 60884-1 การป้องกันไฟฟ้าช็อตและเครื่องทดสอบลำดับหน้าสัมผัสปลั๊กไฟ
ข้อมูลผลิตภัณฑ์สำหรับเครื่องป้องกันไฟฟ้าช็อตและเครื่องทดสอบลำดับการสัมผัสปลั๊กไฟ:
มาตรฐาน: IEC60884-1:2006 "ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อ 11
ตัวอย่าง: อุปกรณ์เสริมไฟฟ้าในครัวเรือนที่มีหน้าสัมผัสสายดิน
วัตถุประสงค์ในการทดสอบ: ใช้สำหรับข้อกำหนดด้านประสิทธิภาพของโครงสร้างสำหรับลำดับการสัมผัสของปลั๊ก ซ็อกเก็ต อิเล็กโทรด และพิน
พารามิเตอร์ทางเทคนิคสำหรับเครื่องป้องกันไฟฟ้าช็อตและเครื่องทดสอบลำดับการสัมผัสปลั๊กไฟ:
| แบบอย่าง | SN2210-19T |
| สถานีทดสอบ | เดี่ยว |
| วิธีการควบคุมไฟฟ้า | การควบคุมแบบรวมอัจฉริยะทางไฟฟ้า |
| รายการทดสอบ |
1. การทดสอบป้องกันการกระแทก 2. การทดสอบลำดับการติดต่อ |
| ใช้สภาพแวดล้อม | แหล่งจ่ายไฟ: AC220V±10%/50-60Hz กำลังไฟ 0.5kW |
1. ต่อปลั๊กไฟของอุปกรณ์เข้ากับกริดไฟฟ้า (220V~) เปิดสวิตช์ไฟ และไฟรีเซ็ตเปิดอยู่ นั่นคือ เปิดเครื่อง และกดปุ่มรีเซ็ตเพื่อให้เครื่องมือเข้าสู่ สถานะเริ่มต้น
2. สอดสายไฟที่เชื่อมต่อกับเต้ารับและเสียบเข้ากับขั้วต่อที่ตรงกับเต้ารับและปลั๊กของเครื่องดนตรี
3. ใส่ซ็อกเก็ตและปลั๊กเข้าด้วยกัน จากนั้นคุณสามารถตัดสินได้ว่ามีคุณสมบัติหรือไม่ (หากอิเล็กโทรดกราวด์สัมผัสกับไฟฟ้าก่อน จะถือว่ามีคุณสมบัติเหมาะสม มิฉะนั้นจะถือว่าไม่มีคุณสมบัติ)
4. ดึงปลั๊กออกจากเต้ารับ จากนั้นคุณสามารถตัดสินได้ว่ามีคุณสมบัติหรือไม่ (หากถอดขั้วกราวด์ที่ปลายออก ถือว่าผ่านเกณฑ์ มิฉะนั้นถือว่าไม่เข้าเกณฑ์ หากเสียบปลั๊กเข้าไปใน ขั้วไฟฟ้าทั้งสามขั้วต้องสัมผัสกับกระแสไฟก่อนดึงออก)
5. หลังจากการทดสอบเสร็จสิ้น ให้กดปุ่มรีเซ็ตเพื่อให้เครื่องเข้าสู่สถานะเริ่มต้นของการทดสอบครั้งต่อไป
6. แรงดันเอาต์พุตของการทดสอบการป้องกันไฟดูดคือ AC 40~50V และทดสอบด้วยโพรบป้องกันไฟฟ้าช็อตต่างๆหากเปิดอยู่ ไฟแสดงสถานะจะสว่างขึ้น
