IEC 60335-1 2020 เวอร์ชันคู่มือระบบทดสอบแรงดันเคสแบตเตอรี่เคมี
| Test station: | เดี่ยว | Test medium: | แก๊ส |
| Drive mode: | ปั๊มบูสเตอร์แบบแมนนวล | Control method: | ควบคุมด้วยมือ |
| Sealing joint: | Φ2.85±0.05มม | Test pressure: | 0.01-2.5mpa |
| Gas capacity: | 20, 30, 50, 100มล | Test time: | ตั้ง0-999999sได้ |
| High Light: | ระบบทดสอบแรงดันเคสแบตเตอรี่เคมี,ระบบทดสอบแรงดันเคสแบตเตอรี่แบบแมนนวล |
||
IEC 60335-1: 2020 ระบบการทดสอบแรงดันในกรอบแบตเตอรี่เคมี
ภาพรวมผลิตภัณฑ์ สําหรับระบบการทดสอบความดันในกรอบแบตเตอรี่เคมี:
สอดคล้องกับมาตรฐานและข้อตกลง: IEC 60335-1: 2020-ฉบับเพิ่มเติม BB-201.
ตัวอย่างและข้อจํากัด: มีเซลล์แบบโมโนลิท โดยใช้เคมีไอออนโลหะ
วัตถุประสงค์ของการทดสอบ:สําหรับการวัดความดันที่เกิดเมื่ออุปกรณ์ที่ใช้แบตเตอรี่ที่มีแบตเตอรี่แบบโมโนลิต โดยใช้เคมีไอออนโลหะ ทนกับแบตเตอรี่ในระหว่างเกิดความผิดพลาดและตรวจสอบความแข็งแรงของกระเป๋าแบตเตอรี่
หลักการการทดสอบ: ใช้ปั๊มมือในการปรับความดัน, ติดตามและผลักดันค่าความดันในเวลาจริงผ่านเครื่องวัดความดันเชื่อมต่อกับท่อดังนั้นความดันเริ่มต้นของตัวอย่างจะถึง 2070kPa ± 10%. จากนั้นฉีดปริมาณอากาศที่ต้องการโดยมาตรฐานจากช่องที่มีกว้าง 2.85 ± 0.05 มิลลิเมตรผ่านกลไกการเติมอากาศ, และจากนั้นลดมันต่ํากว่า 70 kPa ภายใน 30s

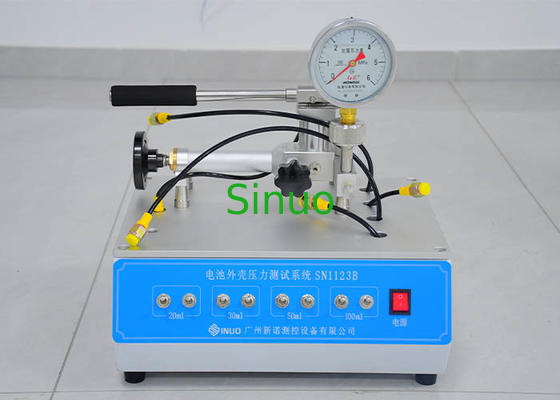

โครงสร้างสําหรับระบบการทดสอบความดันในกรอบแบตเตอรี่เคมี:
อุปกรณ์ถูกควบคุมโดยปั๊มขยายมือ, ซึ่งสามารถอ่านค่าความดัน, เพิ่มความจุของก๊าซ, ปรับความดันทดสอบ, เวลาทดสอบ, ฯลฯปั๊มกระตุ้นมือและอุปกรณ์ควบคุมความดันของมันมีผลงานคงที่มีข้อดีของผลิตภัณฑ์ที่คล้ายกันในประเทศและต่างประเทศ เป็นตัวเลือกแรกของสถาบันและห้องปฏิบัติการการวัดในประเทศหลัก ๆ
ปริมาตรเทคนิคสําหรับระบบการทดสอบความดันในกรอบแบตเตอรี่เคมี:
| สถานีทดสอบ | 1 สถานี |
| วิธีควบคุม | การควบคุมด้วยมือ การทํางานด้วยปุ่ม |
| โหมดขับขี่ | การขับเคลื่อนปั๊มกระตุ้นด้วยมือ |
| สื่อการทดสอบ | ก๊าซ |
| ความดันการทดสอบ | 0.01-2.5mpa การติดตามเซ็นเซอร์ความดัน |
| ความจุของแก๊ส |
20, 30, 50, 100 มิล, ไม่ต้องเลือก
|
| เวลาทดสอบ | 0-999999s สามารถตั้ง |
| สายประกอบ | ชุดหนึ่งแบบมาตรฐาน ประตู Φ2.85±0.05mm |
| กระบวนการทดสอบ | การทดสอบการบรรทุกและถอนของมือ, กระบวนการตรวจจับอัตโนมัติ |
| สถานที่ใช้ | ความดันชั้นบรรยากาศ 80 ~ 106kpa, อุณหภูมิบริเวณ 5 ~ 40 °C, ความชื้นสัมพันธ์ (20 ~ 80) %RH, สถานที่ใช้: ไม่มีการสั่นแรง, ความสั่นสะเทือน, ไม่มีการแทรกแซงไฟฟ้าแม่เหล็ก, ไม่มีฝุ่นไม่มีก๊าซระเบิดและก๊าซกัด, การระบายความร้อนที่ดี |
| ขนาดของอุปกรณ์ | ประมาณ 700×500×500 (มิลลิเมตร) W×H×D |
| น้ําหนักของอุปกรณ์ | 100 กิโลกรัม |
| สถานที่ใช้ | พลังงานไฟฟ้า: AC220V±10%/50-60Hz, สภาพแวดล้อมการใช้งาน: อุณหภูมิการทํางาน 0-40°C, ความชื้น 30%-90%. |
