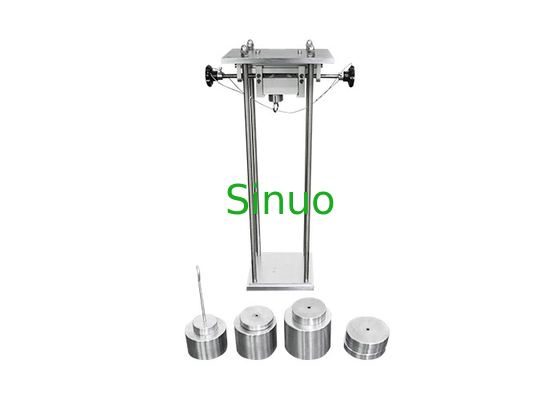

DIN VDE 0620-1:2010 เครื่องมือตรวจสอบแรงถอนสูงสุดและต่ำสุด
ข้อมูลผลิตภัณฑ์สำหรับเครื่องมือตรวจสอบแรงถอนสูงสุดและต่ำสุด:
เครื่องมือนี้ได้รับการออกแบบเพื่อให้เป็นไปตามข้อกำหนดที่เข้มงวดของมาตรฐานสากลหลัก เช่น IEC 60884-1:2013 ข้อ 22.1 รูปที่ 18 และรูปที่ 19 ใช้เพื่อทดสอบว่าแรงดึงปลั๊กออกจากเต้ารับสูงสุดและแรงต่ำสุดของ การดึงขาปลั๊กเดี่ยวออกจากบูชปลั๊กอยู่ในช่วงมาตรฐานที่กำหนดระบบหนีบใช้งานง่าย
พารามิเตอร์ทางเทคนิคสำหรับเครื่องมือตรวจสอบแรงถอนสูงสุดและต่ำสุด:
1. ปลั๊ก: ปลั๊กทดสอบผลิตขึ้นตามมาตรฐาน DIN VDE 0620-1:2010 เกจรวมอยู่ในรายการหมายเลข 2 SN2101-VDE
2. ขนาดพินของปลั๊กมีค่าสูงสุด ระยะห่างของโบลต์คือระยะที่กำหนด ± 0.05 มม. ความยาวอยู่ในเกณฑ์ที่ยอมรับได้ขนาดของพินยูนิโพลาร์มีค่าต่ำสุด ความยาวอยู่ในเกณฑ์ที่ยอมรับได้
3. น้ำหนัก:
36Nx1
45N x1
48.6N x1
4Nx1
5N x1
5.4N x1
หมายเหตุ: น้ำหนักของตุ้มน้ำหนักหลักรวมน้ำหนักของปลั๊กทดสอบและขอเกี่ยวที่เกี่ยวข้องด้วย
ข้อกำหนดการทดสอบสำหรับเครื่องมือตรวจสอบแรงถอนสูงสุดและต่ำสุด:
1. แรงดึงสูงสุดของเต้ารับควรเป็นไปตามข้อกำหนดของตารางที่ 16 น้ำหนักหลักของแรงดึงสูงสุด ร่วมกับน้ำหนักเสริม ตัวหนีบ ถาดชั่งน้ำหนัก และปลั๊กทดสอบจะถูกนำไปใช้กับปลั๊กทดสอบ ปลั๊ก ควรปลดออกจากเต้ารับ
2. แรงขั้นต่ำควรเป็นไปตามข้อกำหนดของตารางที่ 16 เสียบพินเกจทดสอบที่จำเป็นเข้ากับปลอกสอดของซ็อกเก็ตมาตรวัดจะต้องไม่ตกจากชุดสัมผัสภายใน 30 วินาที
ตารางที่ 16- แรงดึงสูงสุดและต่ำสุดสำหรับปลั๊กและเต้ารับ
| การให้คะแนนของอุปกรณ์เสริม | จำนวนขั้วของอุปกรณ์เสริม |
กำลังถอน เอ็น |
||
| มัลติพินเกจสูงสุด | เกจขาเดียวขั้นต่ำ | เกจขาเดียวสูงสุดก | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| ＞10A～16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| มากกว่า 3 | 70 | |||
| ＞16A～32A | 2 | 80 | 3 | 27 |
| A แรงดึงเหล่านี้ใช้สำหรับการทดสอบชุดประกอบหน้าสัมผัสสายดินที่ยืดหยุ่นของปลั๊กเท่านั้น | ||||
1. การใช้แรงถอนสูงสุด: ปลั๊กถูกแยกออกจากซ็อกเก็ตโดยพิจารณาว่ามีคุณสมบัติเหมาะสมปลั๊กไม่ได้แยกออกจากเต้ารับ คุณสามารถทำให้น้ำหนักเสริมจากความสูง 50 มม. ตกลงกับน้ำหนักหลักได้ หากถอดปลั๊กออกจากเต้ารับถือว่าผ่านเกณฑ์
2. การใช้แรงถอนขั้นต่ำ: มาตรวัดจะต้องไม่ตกจากชุดสัมผัสภายใน 30 วินาที จากนั้นจึงตัดสินว่าผ่านเกณฑ์
