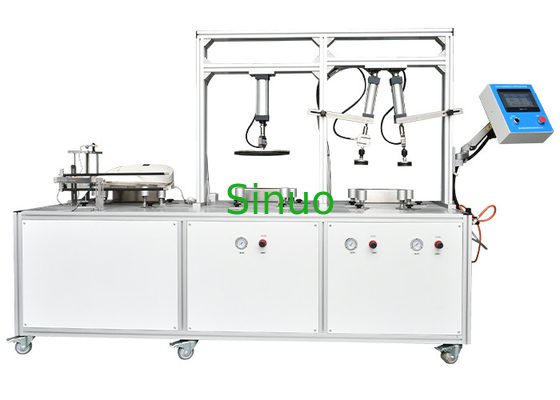

IEC 60335-2-84 เครื่องทดสอบความแข็งแรงเชิงกลที่ครอบคลุมสำหรับที่นั่งชักโครก
| Test Station: | สามสถานี | Driving method: | โหมดขับเคลื่อนกระบอกสูบ |
| Pressure range: | 0~2000N | Accuracy: | ชั้น 0.5 |
| Cylinder diameter: | φ50มม | Cylinder stroke: | 125มม |
| Force time: | 0-99.9 วินาที | Force angle: | ปรับ |
| High Light: | เครื่องทดสอบความแข็งแรงเชิงกลแบบครอบคลุม IEC 60335-2-84 เครื่องทดสอบความแข็งแรงเชิงกลแบบครอบคลุม,IEC 60335-2-84 Comprehensive Mechanical Strength Testing Machine |
||
IEC 60335-2-84 เครื่องทดสอบความแข็งแรงเชิงกลที่ครอบคลุมสำหรับที่นั่งชักโครก
มาตรฐานสำหรับเครื่องทดสอบความแข็งแรงทางกลที่ครอบคลุม:
IEC 60335-2-84 "เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน ความปลอดภัย ส่วนที่ 2-84: ข้อกำหนดเฉพาะสำหรับห้องสุขา"
JC/764-2008 "ฝารองนั่งชักโครก"
พารามิเตอร์ทางเทคนิคสำหรับเครื่องทดสอบความแข็งแรงทางกลที่ครอบคลุม:
| สถานีทดสอบ | สามสถานีสามารถทดสอบแยกกันในเวลาเดียวกัน (1 สถานีสำหรับการทดสอบวงสวิง, 1 สถานีสำหรับการทดสอบแรงดันคงที่, 1 สถานีสำหรับการเปิดและปิด, ลดความเร็วลง และ 1 สถานีสำหรับการทดสอบแรงกดสูง) |
| ฟังก์ชั่นการใช้งานและวิธีการขับขี่ | การทดสอบการแกว่งใช้โหมดขับเคลื่อนกระบอกสูบ การทดสอบแรงกระแทกใช้โหมดขับเคลื่อนกระบอกสูบ และการทดสอบการเปิดและปิด การตกอย่างช้าๆ และแรงกดที่รุนแรงจะใช้โหมดขับเคลื่อนเซอร์โวมอเตอร์ (จำเป็นต้องเปลี่ยนฟิกซ์เจอร์) |
| โหมดสวิงและแรงกระแทก | กระบอกสูบได้รับแรงดันและควบคุมโดยการควบคุมวาล์วแก๊สผ่านเซ็นเซอร์ความดัน |
| ช่วงและความแม่นยำของเซ็นเซอร์แรงดันโหลด | 0~2000N ระดับความแม่นยำ 0.5 |
| ข้อมูลจำเพาะของกระบอกสูบสวิง | เส้นผ่านศูนย์กลางภายในกระบอกสูบ φ50 มม. ช่วงชัก 125 มม |
| ข้อมูลจำเพาะของแผ่นกด | เส้นผ่านศูนย์กลาง φ76.2มม. หนา 19มม |
| เวลาบังคับซ้ายและขวา | 0-99.9S (ปรับได้) |
| มุมบังคับซ้ายและขวา | มุมของแรงสามารถปรับได้ |
| ข้อมูลจำเพาะของกระบอกสูบแบบคงที่ | เส้นผ่านศูนย์กลางภายในของกระบอกสูบคือ φ63 มม. ระยะชัก 150 มม. และส่วนหน้าเชื่อมต่อกับบล็อกเหล็กขนาด Φ160 มม.*10 มม. (มีแผ่นยางอยู่ใต้บล็อกเหล็ก ความหนา 13 มม. และความแข็งของฝั่งคือ 65 ±5) |
| ทดสอบความถี่ | 10-20 ครั้ง/นาที |
| มุมเปิดและปิด | ≥70°ปรับได้ |
| เวลาเปิด-ปิด | 0-99.9S (ปรับได้) |
| มอเตอร์เปิด-ปิด | เซอร์โวพานาโซนิค 400W |
| วิธีการควบคุม | หน้าจอสัมผัส Weinview ขนาด 7 นิ้ว + การควบคุม PLC ของ Mitsubishi |
| โครงสร้าง | โครงอลูมิเนียมอุตสาหกรรม + แพลตฟอร์ม |
| ขนาด | ประมาณ 2500X700X1400 มม |
| เวลาทดสอบ | ตั้งเวลาได้ 0-999999 |
| แหล่งจ่ายไฟ | AC220V, 60Hz, 2KW |
เนื้อหาการทดสอบสำหรับเครื่องทดสอบความแข็งแรงทางกลที่ครอบคลุม:
1. การเปิดและปิดวงแหวนที่นั่ง
2. การทดสอบอายุการใช้งานของฟังก์ชันที่ลดลงอย่างช้าๆ
3. การทดสอบแรงดันที่แข็งแกร่ง
4. การทดสอบวงสวิง
5. การทดสอบแรงดันคงที่
