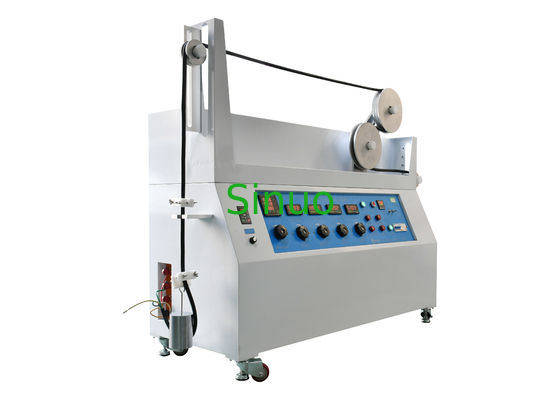

IEC60227-1 อุปกรณ์ทดสอบการดัดงอของสายอ่อนสำหรับสายอ่อนสำเร็จรูป
| Applied Standard: | IEC60227-1 | Power Supply: | AC380V±10%/50-60Hz |
| Working Temperature: | 0-40 ℃ | Humidity: | 30%-90% |
| Load Current: | 0-25A | Load Voltage: | 0-400V |
| Test Speed: | 0.33 ม./วินาที | Testing Distance: | 1,000±20มม |
| High Light: | IEC60227-1 อุปกรณ์ทดสอบการงอของสายเคเบิล,อุปกรณ์ทดสอบการงอของสายเคเบิล 400V |
||
IEC60227-1 อุปกรณ์ทดสอบการดัดงอของสายอ่อนสำหรับสายอ่อนสำเร็จรูป
ข้อมูลผลิตภัณฑ์สำหรับอุปกรณ์ทดสอบสายเคเบิลแบบยืดหยุ่น:
เครื่องทดสอบได้รับการออกแบบและผลิตตามมาตรฐาน IEC 60227.2 ข้อ 3.1 รูปที่ 1, IEC 60245.2 ข้อ 3.1 รูปที่ 1, IEC60245-1 ข้อ 5.6.3.1 และอื่น ๆ เป็นไปตามข้อกำหนดมาตรฐานที่เกี่ยวข้องของสายพลาสติกยางและกลไกของสายเคเบิล การทดสอบแรงดัดงอการทดสอบนี้ใช้ไม่ได้กับสายเคเบิลแบบยืดหยุ่นที่มีแกนในพื้นที่หน้าตัดมากกว่า 4 มม.2 และสายเคเบิลที่มีแกนมากกว่า 18 แกนที่วางซ้อนกันในศูนย์กลางมากกว่าสองชั้น
เครื่องมือทดสอบสามารถตอบสนองความต้องการการทดสอบมาตรฐานของมาตรฐานในประเทศและต่างประเทศสามารถใช้กันอย่างแพร่หลายมีมิเตอร์ดิจิตอลที่มีความแม่นยำ จึงสามารถวัดแรงดันกระแสไฟฟ้าที่เล็กลงหรือใหญ่ขึ้นได้อย่างแม่นยำวิธีการเปลี่ยนมู่เล่ย์ทำได้ง่ายและสะดวกอุปกรณ์ทดสอบใช้กลไกขับเคลื่อนด้วยโซ่ ประสิทธิภาพการทำงานมีเสถียรภาพและเสียงรบกวนน้อย
ลักษณะทางเทคนิคสำหรับอุปกรณ์ทดสอบสายเคเบิลแบบยืดหยุ่น:
| โหลดปัจจุบัน | 0-25A |
| โหลดแรงดันไฟฟ้า | 0-400V |
| ทดสอบความเร็ว | 0.33 ม./วินาที |
| ระยะการทดสอบ | 1,000±20มม |
| เวลาทดสอบ | 0-999999 สามารถตั้งค่าล่วงหน้าได้ |
| แกนที่เหมาะสม | 2-18 |
| พื้นที่หน้าตัดที่กำหนด | 0.2-4 มม.² |
| เส้นผ่านศูนย์กลางของรอก | 60,80,120,160,200 มม. (ลูกค้าเลือกได้ สามแบบมาตรฐาน) |
| น้ำหนัก | 0.5-8Kg |
| การตรวจจับข้อผิดพลาด | การหยุดชะงักของกระแสไฟฟ้า การลัดวงจรระหว่างตัวนำ การทดสอบและการลัดวงจรระหว่างรอก |
| ตัวอย่างและข้อจำกัด | สายอ่อนสำเร็จรูป |
| แอปพลิเคชัน | ใช้สำหรับการทดสอบความแข็งแรงเชิงกลของสายเคเบิลแบบยืดหยุ่นสำเร็จรูปการทดสอบนี้ใช้ไม่ได้กับสายเคเบิลที่มีศูนย์กลางมากกว่า 2 ชั้น ซึ่งตัวนำมีส่วนตัดขวางมากกว่า 18 คอร์ |
| หลักการทดสอบ | ตัวอย่างความยาว 5 ม. เคลื่อนผ่านพูลเล่ย์คู่หนึ่งเพื่อหมุนกลับภายในระยะชัก 1 ม. เพื่อทดสอบการดัดงอของสายไฟและสายเคเบิล |
| โครงสร้าง | ขนาดอุปกรณ์:ประมาณ:1400×800×1450(มม.)กว้าง×ลึก×สูง น้ำหนัก:280กก. |
| ใช้สภาพแวดล้อม | แหล่งจ่ายไฟ:AC380V±10%/50-60Hz อุณหภูมิในการทำงาน:0-40℃ ความชื้น:30%-90% |
