| MOQ: | 1 |
| ราคา: | โปร่ง |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 20 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

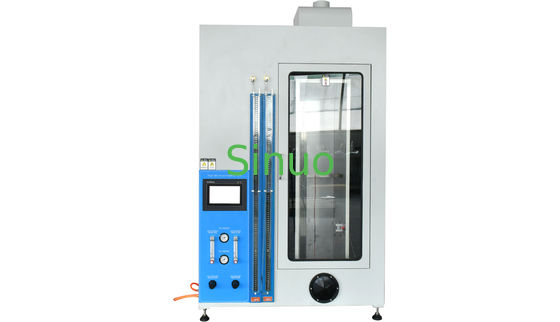

IEC60332-1-1 เครื่องทดสอบความสามารถในการติดไฟแนวตั้งของลวดฉนวนเดี่ยว
มาตรฐานสำหรับเครื่องมือทดสอบความไวไฟในแนวตั้งของลวดฉนวนเดี่ยว:
IEC60332-1-1:2015 "การทดสอบสายไฟและสายเคเบิลใยแก้วนำแสงภายใต้สภาวะที่เกิดไฟ - ตอนที่ 1-1: การทดสอบการแพร่กระจายเปลวไฟในแนวตั้งสำหรับสายไฟและสายเคเบิลหุ้มฉนวนเดี่ยว - เครื่องมือ IDT"
IEC60332-1-2:2015 "การทดสอบสายไฟและสายเคเบิลใยแก้วนำแสงภายใต้สภาวะที่เกิดไฟ - ตอนที่ 1-2: ทดสอบการแพร่กระจายเปลวไฟในแนวตั้งสำหรับสายไฟและสายเคเบิลหุ้มฉนวนเดี่ยว - ขั้นตอนสำหรับเปลวไฟผสมล่วงหน้า 1Kw, IDT"
IEC60332-1-3:2015 "การทดสอบสายไฟและสายเคเบิลใยแก้วนำแสงภายใต้สภาวะที่เกิดไฟ - ตอนที่ 1-3: ทดสอบการแพร่กระจายเปลวไฟในแนวดิ่งสำหรับสายไฟและสายเคเบิลหุ้มฉนวนเดี่ยว - ขั้นตอนการตรวจหาหยด/อนุภาคของเปลวไฟ, IDT"
พารามิเตอร์ทางเทคนิคสำหรับเครื่องทดสอบความสามารถในการติดไฟแนวตั้งของลวดฉนวนเดี่ยว:
| แรงดันใช้งาน | ไฟฟ้ากระแสสลับ 220V/50Hz |
| ขนาดฝาครอบโลหะ | กว้าง 300±2 มม. × 450 มม.±2 มม. × 1200 มม.±2 มม. สูง |
| ขนาด (มม.) | กว้าง 1250 มม. × สูง 700 มม. × สูง 1800 มม |
| ชิ้นงานที่ต้องการตรวจสอบ |
สายเดี่ยวและสายเคเบิลขนาดเล็กที่มีพื้นที่หน้าตัดรวมไม่น้อยกว่า 0.5 ตร.ม. (ไม่รวมสายออปติกแบบบาง) ความยาว: 600±25㎜ ต้องได้รับการปรับสภาพตามสภาพแวดล้อมอุณหภูมิและความชื้นที่มาตรฐานกำหนด
|
| รายการทดสอบ | การทดสอบการเผาไหม้ในแนวตั้งของสายไฟและสายเคเบิลเดี่ยว |
| สถานีทดสอบ | เดี่ยว |
| วิธีการควบคุมไฟฟ้า | PLC การควบคุมแบบรวมอัจฉริยะ, การใช้งานอินเทอร์เฟซแบบสัมผัสขนาด 7 นิ้ว, การทำงานคู่พร้อมรีโมทคอนโทรลอินฟราเรด |
| การเลือกฟังก์ชั่น | แบ่งออกเป็นโหมดทดสอบการทำงานแบบแมนนวลและแบบอัตโนมัติ |
| หัวเป่ามาตรฐาน | หัวเป่าผสมล่วงหน้าขนาด 1 กิโลวัตต์ เป็นไปตาม GB/T5169.14-2017 ภาคผนวก A/IEC60695-11-2:2017 ภาคผนวก A ช่องเปิดหัวเตา Φ7±0.05 มม. ทำจากทองเหลือง |
| วิธีการจุดระเบิด | จุดระเบิดอัตโนมัติ |
| การไหลของก๊าซและชนิดของแหล่งก๊าซ | ก๊าซผสม: โพรเพน 650±10 มล./นาที, อากาศ 10 ± 0.3 ลิตร/นาที, การปรับมาตรวัดอัตราการไหลสองเท่า |
| แรงดันแก๊ส | 0.1mpa ปรับโดยวาล์วปรับแรงดัน แสดงบนมาตรวัดแรงดัน (ช่วง 0-1mpa) |
| เวลาจ่ายไฟ | 0-9999X0.1S สามารถตั้งค่าและแสดงผลได้ |
| กระดาษกรองเวลาติดไฟและดับ | 0-9999X0.1S สามารถแสดงผลได้ |
| มุมการเผาไหม้ | เอียง 45°±2° ปรับได้ |
| ทดสอบการปรับเทียบเปลวไฟ | หัวทองแดงวัดอุณหภูมิ: 500W: Ф9mm±0.01mm, 10±0.05g ก่อนเจาะ |
| เทอร์โมคัปเปิล: ลวดนิกเกิล-โครเมียม/นิกเกิล-อะลูมิเนียมหุ้มเกราะ Omega φ0.5 ของสหรัฐอเมริกา ชนิด K ทนต่ออุณหภูมิ 1100° | |
| ระยะห่างระหว่างหัวเตา Bunsen และบล็อกทองแดงวัดอุณหภูมิ: 95±1 มม | |
| ความสูงของเปลวไฟ: ความสูงของแกนเปลวไฟสีน้ำเงิน 46-78 มม. ความสูงรวมของเปลวไฟภายนอก 148 ~ 208 มม. | |
| เวลาในการทำความร้อนตั้งแต่ 100±5°C ถึง 700°±3°C คือ 46±6 วินาที | |
| เวลาทำความร้อน: 0-9999X0.1S วัดและแสดงบนหน้าจอสัมผัส | |
| ขายึดหัวทองแดงวัดอุณหภูมิ: หมุนได้, หมุนไปที่ผนังกล่องเมื่อไม่ได้วัด | |
| ตัวอย่างการติดตั้ง | การสนับสนุนแนวนอนตัวอย่างคงที่: การสนับสนุนด้านบนและด้านล่างสองตัว ระยะห่างระหว่างขอบด้านล่างของการสนับสนุนด้านบนและขอบด้านบนของการสนับสนุนด้านล่างคือ 550 ± 5 มม. |
| ตัวอย่างถูกติดตั้งที่ตัวยึดด้านบนและด้านล่าง (ตรงกลางของฝาครอบโลหะ นั่นคือ 150 มม. จากทั้งสองด้านและ 225 มม. จากด้านหลัง) และประมาณ 50 มม. จากด้านล่างของกล่อง | |
| มีการกำหนดค่าน้ำหนัก 5 นิวตัน/ตร.มม. สำหรับตัวอย่างที่มีการกระจัดอย่างมีนัยสำคัญระหว่างการทดสอบ (โดยการวางน้ำหนักทับซ้อนกัน) | |
| ถาด | ฐาน Bakelite ที่ไม่ใช่โลหะ สามารถดึงออกได้ |
| เกจ, กระดาษกรอง | กำหนดค่าชุดมาตรวัดความสูงของเปลวไฟ (ความสูงของแกนเปลวไฟสีน้ำเงิน 46-78 มม. ความสูงของเปลวไฟภายนอกรวม 148~208 มม.) มาตรวัดระยะการวัดอุณหภูมิ (95±1 มม.) มาตรวัดระยะทางจากตัวอย่าง (100 มม.) 100 ชิ้น กระดาษกรอง (300×300±10 มม. ปริมาณขี้เถ้า 80±15g/m² น้อยกว่ากระดาษกรองไฟเบอร์แบบไม่ย้อม 0.1%) |
| แก๊ส | 1. > ก๊าซโพรเพน 95%;2. อากาศปราศจากน้ำมันและปราศจากน้ำ |
| การประเมินผลตัวอย่าง |
1. การวัดส่วนที่เป็นคาร์บอน 2. ไม่ว่ากระดาษกรองจะติดไฟหรือไม่ 3. เวลาตั้งแต่กระดาษกรองถูกจุดจนถึงเมื่อหยุดการเผาไหม้ |
| แสงสว่าง | กำหนดค่าสปอร์ตไลท์ LED 12W |
| การป้องกันความปลอดภัย |
1. พัดลมดูดอากาศแข็งแรงพร้อมโครงสร้างแผ่นกั้น ไอเสียจะเปิดโดยอัตโนมัติเมื่อการทดสอบสิ้นสุดลงหรือมีสัญญาณเตือน 2. ติดตั้งอุปกรณ์ตรวจจับควันเพื่อตรวจจับการรั่วไหลของควัน 3. มีถุงถ่านกัมมันต์เพื่อกรองก๊าซเสีย |
