เครื่องมือสำหรับสร้างและทำลายความจุและการทดสอบการทำงานปกติ
| Station: | 6 สถานี | Dimensions: | 960*730*600mm |
| Power supply: | AC 230V±10%, 50Hz | Test times: | 0～999999 ครั้ง |
| Conduction time: | 0～99.9S | Test angle: | 0～360° |
| Drive mode: | เซอร์โวมอเตอร์ + บอลสกรู | Control system: | ระบบควบคุม PLC |
| High Light: | เครื่องมือ 99.9 วินาทีสำหรับการสร้างและการทำลาย,เครื่องมือ PLC สำหรับการสร้างและการทำลาย,เครื่องมือ 50Hz สำหรับการสร้างและการทำลาย |
||

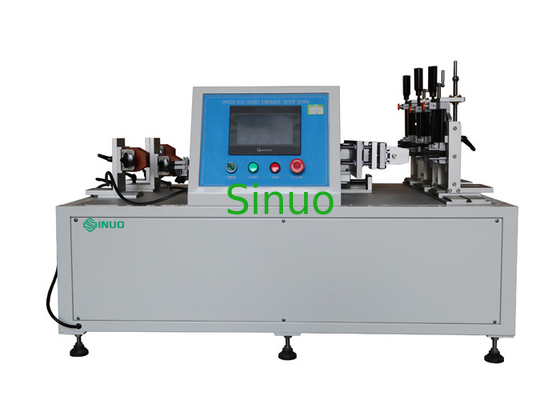

เครื่องมือสำหรับสร้างและทำลายความจุและการทดสอบการทำงานปกติ
ภาพรวมผลิตภัณฑ์:
อุปกรณ์ทดสอบมีสถานีงาน 6 แห่ง: สถานีเชิงเส้น 3 แห่งพร้อมกัน ซึ่งสามารถทดสอบสวิตช์โยกเชิงเส้น 3 ตัวและสวิตช์ปุ่มกด ส่วนสถานีหมุนอีก 3 แห่งพร้อมกัน ซึ่งสามารถทดสอบสวิตช์แก้วน้ำได้ 3 ตัวพร้อมกันอุปกรณ์จะหยุดและแจ้งเตือนโดยอัตโนมัติหากสถานีใดสถานีหนึ่งทำงานผิดปกติ
อุปกรณ์นี้เป็นไปตามข้อกำหนดมาตรฐานของ IEC 60884-1: 2013 ข้อ 20, 21, รูปที่ 16, IEC60669-1:2007 ข้อ 18 & 19.1
การทำงานร่วมกับตู้รับน้ำหนัก (อุปกรณ์เสริม ไม่รวมในอุปกรณ์นี้) สามารถบรรลุการทดสอบความสามารถในการสร้างและการแตกหัก และการทดสอบความทนทานในการทำงานตามปกติของสวิตช์ที่มีกระแสไฟสูงสุด 16A สำหรับการติดตั้งในบ้านเรือนและการติดตั้งแบบใช้ไฟฟ้าคงที่ที่คล้ายคลึงกันจุดประสงค์ในการทดสอบคือเพื่อดูว่าสวิตช์สามารถทนต่อความเสียหายทางกลหรือความล้าทางไฟฟ้าระหว่างการทำงานปกติได้หรือไม่ไม่ว่าจะเกิดการเกาะติดสัมผัสหรือมีปรากฏการณ์ของการเป็นสถานีเปิด (ปิด) เป็นเวลานาน ซึ่งเป็นเกณฑ์ในการตัดสินว่าตัวอย่างมีความเสียหายมากเกินไปหรือไม่
อุปกรณ์นี้ทำจากแร็คอลูมิเนียมอัลลอยด์ แผ่นซีลสแตนเลส ขับเคลื่อนด้วยเซอร์โวมอเตอร์และบอลสกรู หน้าจอสัมผัสสีขนาด 7 นิ้ว และตั้งค่าพารามิเตอร์การทดสอบ การควบคุม PLCจำนวนครั้งที่กำหนดไว้ล่วงหน้าของการทดลอง อัตราการทดสอบ และจังหวะ
พารามิเตอร์ทางเทคนิค:
| พลัง | AC เฟสเดียว 230V±10%, 50Hz |
| สถานี | 6 สถานี (สถานีเชิงเส้น 3 สถานีพร้อมกันสำหรับการทดสอบสวิตช์โยกและสวิตช์ปุ่มกด; 3 สถานีแบบหมุนพร้อมกันสำหรับการทดสอบสวิตช์แก้ว) |
| อินเทอร์เฟซการทำงาน | หน้าจอสัมผัส LCD สีขนาด 7 นิ้ว |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ + บอลสกรู |
| ระบบควบคุม | ระบบควบคุม PLC |
| เวลาทดสอบ | 0 ~ 999999 ครั้งสามารถตั้งค่าล่วงหน้าได้ |
| เวลานำ | 0～99.9s สามารถตั้งค่าล่วงหน้าได้ |
| เวลาไม่นำไฟฟ้า | 0～99.9s สามารถตั้งค่าล่วงหน้าได้ |
| ทดสอบจังหวะ | เชิงเส้น: 0 ～ 100 มม. สามารถตั้งค่าล่วงหน้าได้ |
| โรตารี: 1 ～ 360 °สามารถตั้งค่าล่วงหน้าได้ | |
| ทดสอบความเร็ว | เชิงเส้น: 0 ～ 100 มม. / วินาทีสามารถตั้งค่าล่วงหน้าได้ |
| โรตารี: 0 ～ 360°/s สามารถตั้งค่าล่วงหน้าได้ | |
| มุมทดสอบ | 0 ～ 360° สามารถตั้งค่าล่วงหน้าได้ |
| เกียร์มุมทดสอบ | 1-15 เกียร์ ตั้งล่วงหน้าได้ |
| การแข่งขันตัวอย่าง | ตัวจับยึดอเนกประสงค์ที่มีตัวตั้งประมูลต่างกันเพื่อปรับให้เข้ากับสวิตช์ต่างๆ |
| ความกดอากาศ | 80～106kpa |
| อุณหภูมิโดยรอบ | 5～40°C |
| ความชื้นสัมพัทธ์ | (20~90)%RH |
| ใช้สิ่งแวดล้อม | ไม่ต้องใช้แรงสั่นสะเทือน ไม่มีแรงสั่นสะเทือน ไม่มีการรบกวนทางแม่เหล็กไฟฟ้า ไม่มีฝุ่น ไม่ระเบิด ไม่มีก๊าซกัดกร่อน ต้องการสถานที่กระจายความร้อนที่ดี |
| ขนาดและน้ำหนัก | L*W*H=960*730*600mm,160kg |
