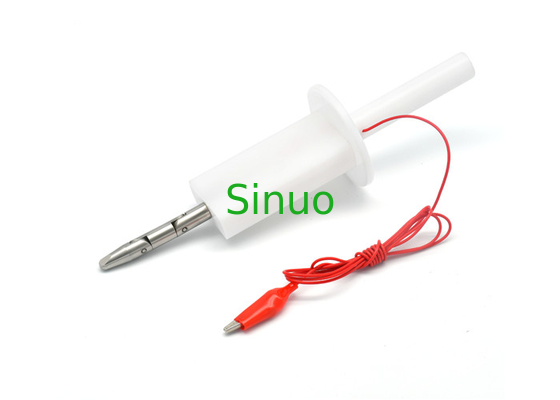

IEC 61032 หัววัดทดสอบ B โค้งความแม่นยำสูง 90°
| Standard: | IEC 61032 | Joint 1: | 30±0.2 มม. |
| Joint 2: | 60±0.2 มม. | Finger length: | 80±0.2 มม. |
| Fingertip to baffle: | 180±0.2 มม. | Cylindrical: | R2±0.05 มม. |
| Spherical: | R4±0.05 มม. | Baffle diameter: | Ф75±0.2 มม. |
| High Light: | IEC 61032 หัววัดทดสอบ B หัววัดทดสอบความแม่นยำสูง B,High Precision Test Probe B |
||
โพรบทดสอบ B
มาตรฐาน:
นี่คือนิ้วทดสอบความแม่นยำที่ทำขึ้นตามมาตรฐาน IEC 61032 รูปที่ 2 ซึ่งกำหนดโดยมาตรฐานต่างๆ เช่น IEC60884, IEC60335, UL507 และ UL1278 รูปที่ 8.4 เป็นต้น หัววัดนี้มีจุดประสงค์เพื่อตรวจสอบการป้องกันขั้นพื้นฐานจากการเข้าถึงชิ้นส่วนที่เป็นอันตรายนอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยนิ้วโพรบนิ้วทดสอบนี้ประกอบด้วยแบบเดียวกัน นิ้ว ฐาน และด้ามจับหุ้มฉนวน ซึ่งจำลองลักษณะของมือมนุษย์มีข้อต่อที่ขยับได้ 2 ข้อ ซึ่งสามารถโค้งงอได้ 90°หัววัดนี้มาพร้อมกับปลั๊กกล้วยในด้ามจับสำหรับการทดสอบความต่อเนื่อง
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | BF2210-2 |
| ชื่อ | โพรบทดสอบ B |
| ร่วม 1 | 30±0.2 มม. |
| ข้อต่อ2 | 60±0.2 มม. |
| ความยาวนิ้ว | 80±0.2 มม. |
| ปลายนิ้วทำให้ยุ่งเหยิง | 180±0.2 มม. |
| ทรงกระบอก | R2±0.05 มม. |
| ทรงกลม | R4±0.05 มม. |
| ปลายนิ้วตัดมุมเอียง | 37o0 -10′ |
| ปลายนิ้วเรียว | 14o0 -10′ |
| เส้นผ่านศูนย์กลางนิ้วทดสอบ | Ф12 0 -0.05 |
| เส้นผ่านศูนย์กลางมาตรา AA | Ф50 mm |
| ความกว้างมาตรา AA | 20±0.2mm |
| เส้นผ่านศูนย์กลางของแผ่นกั้น | Ф75±0.2 มม. |
| ความหนาของแผ่นกั้น | 5±0.5 มม. |
