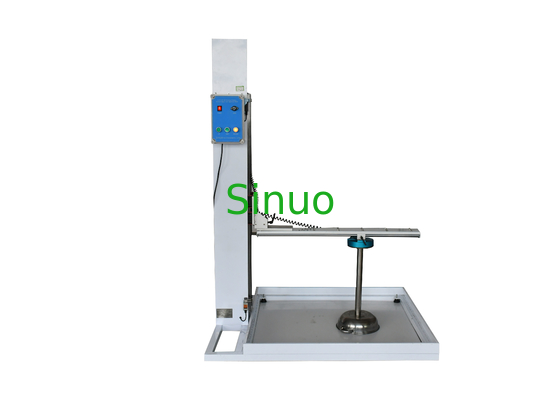

IEC60068-2 การทดสอบในครัวเรือนเครื่องมือทดสอบแรงกระแทกทางกลแนวตั้ง
แนะนำผลิตภัณฑ์สำหรับเครื่องทดสอบแรงกระแทกแนวตั้งทางกล:
เครื่องทดสอบแรงกระแทกแนวตั้ง IK07-IK10 ได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60068-2-75, IEC60598-1, IEC62262 และอื่นๆ
ใช้สำหรับทดสอบความต้านทานแรงกระแทกของเปลือกหุ้มของใช้ในครัวเรือนและผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้าที่คล้ายคลึงกัน และอุปกรณ์เสริม โคมไฟ ฯลฯ เพื่อประเมินประสิทธิภาพความปลอดภัยและระดับความแข็งแรงของผลิตภัณฑ์
หลักการคือ ปล่อยองค์ประกอบที่โดดเด่นเป็นอิสระที่ความสูงหนึ่งผ่านท่อลูกตุ้ม 1 ม. กระทบชิ้นงานที่จุดต่ำสุดในทิศทางแนวตั้ง หลังจากแปลงพลังงานศักย์โน้มถ่วงเป็นพลังงานจลน์ เพื่อให้บรรลุวัตถุประสงค์ของการกระแทก ทดสอบกับตัวอย่าง
พารามิเตอร์ทางเทคนิคสำหรับเครื่องทดสอบแรงกระแทกแนวตั้งทางกล:
| พลังงาน / J | 2J, 5J, 10J, 20J |
|
องค์ประกอบที่โดดเด่น (มวลเทียบเท่า) |
500 ก. 1.7 กก. 5 กก. 5 กก. โปรดดูตารางต่อไปนี้ 1 |
| ท่อร้อยสาย | แต่ละองค์ประกอบที่โดดเด่นมีท่อเฉพาะ ความยาวของท่อจะสัมพันธ์กับความสูงของการตก โปรดดูตารางที่ 1 |
| อิมแพ็คพอยต์ | อุปกรณ์มีเส้นบอกแนวแกน X และ Y เพื่อเคลื่อนย้ายอุปกรณ์ปลดผ่านบริเวณด้านล่างทั้งหมด |
| ความสูงของจุดกระแทก | 0-1000mm ปรับไฟฟ้า |
| ความสูงของฤดูใบไม้ร่วง | โปรดดูตารางที่ 1 แก้ไขโดยท่อร้อยสาย |
| วิธีการปล่อย | การปล่อยแม่เหล็กไฟฟ้า |
| แผ่นด้านล่าง | แผ่นฐานไนลอนหนา 8 มม. ความแข็งHRR85-100,1000m×1000m |
| ขนาดอุปกรณ์ | ประมาณ1230 มม. (ย) x1080 มม. (ก) x 1780 มม. (ส) |
| น้ำหนักอุปกรณ์ | ประมาณ200KG |
ตารางที่ 1 ความสูงของฤดูใบไม้ร่วง:
| พลังงาน /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| มวลเทียบเท่า /กก. | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ความสูงของการตก ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| หมายเหตุ 1 ดูหมายเหตุ 3.2.2;หมายเหตุ 2 หน่วยพลังงานของส่วนนี้ของจูล (J) ได้มาจากความเร่งแรงโน้มถ่วงมาตรฐาน (g) ค่าทั้งหมดของ g รอบ: 10m / s2 | |||||||||||||||
