| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 1 เดือน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

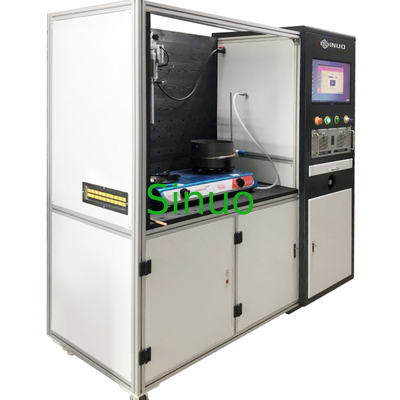

IEC60335-2-21 Range Hoods อุปกรณ์ทดสอบประสิทธิภาพการทำความร้อน
มาตรฐานสำหรับอุปกรณ์ทดสอบประสิทธิภาพการทำความร้อนของ Range Hoods:
ระบบทดสอบเตาให้ความร้อนนี้ได้รับการออกแบบและผลิตตามข้อกำหนดของบทที่ 11 และรูปที่ 101 ในมาตรฐาน IEC 60335-2-21
โครงสร้างสำหรับอุปกรณ์ทดสอบสมรรถนะการทำความร้อนแบบ Range Hoods:
มุมทดสอบจำลองสภาพแวดล้อมของอุณหภูมิที่เพิ่มขึ้น และเข้ากันได้กับการทดสอบเครื่องดูดควันช่วงและการทดสอบเตาแก๊ส
พารามิเตอร์ทางเทคนิคสำหรับอุปกรณ์ทดสอบประสิทธิภาพการทำความร้อนของ Range Hoods:
| กำลังทำงาน | 220V, 50Hz, กำลังไฟของอุปกรณ์ประมาณ 10500W |
| พลังงานความร้อนไฟฟ้า | มีเตาเผา 6 หัว ซึ่งกำลังไฟฟ้าเข้าของด้านหลัง 3 คือ 2KW และกำลังไฟฟ้าเข้าของหัวเผา 3 คือ 1.5KW (เตา EGO ของเยอรมัน มีข้อผิดพลาดด้านพลังงานเล็กน้อยและอายุการใช้งานยาวนาน) |
| ขนาดแผง | แผงด้านซ้ายประมาณ 800*1200 มม. ผ้า 9*6 = 54 จุดวัดอุณหภูมิ แผงด้านหลังประมาณ 1200*1200 มม. ผ้า 9*9 = 81 จุดวัดอุณหภูมิ และรูปแบบจุดคือ 100*100 มม. สี่เหลี่ยม |
| แผ่นทองเหลืองสำหรับวัดอุณหภูมิ | เส้นผ่านศูนย์กลาง 15 มม. หนา 1 มม. |
| ลวดเทอร์โมคัปเปิล | เส้นผ่านศูนย์กลางน้อยกว่า 0.3 มม. และสายเทอร์โมคัปเปิลดั้งเดิมของ OMEGA แบบ K เชื่อมต่อกับแผงขั้วต่ออย่างสม่ำเสมอ |
| ขนาด | ประมาณ 1200*800*2000 (ยาว*กว้าง*สูง มม.) |
| เครื่องประดับ | ติดตั้งตู้คอนเทนเนอร์ขนาดเท่ากันหรือใกล้เคียงกับขนาดของเตา จำนวน 6 ตู้ และติดตั้งสายไฟเทอร์โมคัปเปิลยาว 4 เมตร จำนวน 20 เส้น |
| โหลดความร้อนที่วัดได้ /kW | ขนาดหม้อ/mm | น้ำร้อน/กก. | |||||||
|
เส้นผ่านศูนย์กลางภายในหม้อ ฟาย |
ความหนาด้านล่าง C | ความหนาของผนังหม้อ D | หม้อลึก H | รัศมีมุม E |
บริเวณด้านล่าง /cm2 |
คุณภาพหม้อ /g | คุณภาพฝา /g | ||
| ＜1.72 | 200 | 2 | 1.5 | 130 | 2.5 | 314 | 540 | 125 | 3 |
| 2.08 | 220 | 140 | 3 | 380 | 680 | 149 | 4 | ||
| 2.48 | 240 | 150 | 3.5 | 452 | 800 | 177 | 5 | ||
| 2.91 | 260 | 2.5 | 1.8 | 160 | 531 | 965 | 208 | 6 | |
| 3.36 | 280 | 170 | 615 | 1130 | 290 | 8 | |||
| 3.86 | 300 | 180 | 707 | 1350 | 323 | 10 | |||
| 4.40 | 320 | 190 | 804 | 1520 | 360 | 12 | |||
| 4.95～ | 340 | 200 | 4 | 907 | 1800 | 402 | 14 | ||
| ความอดทน | ±1% | ±0.1 | ±0.1 | ±1% | 0～0.5 | ±5% | ±5% | ||
