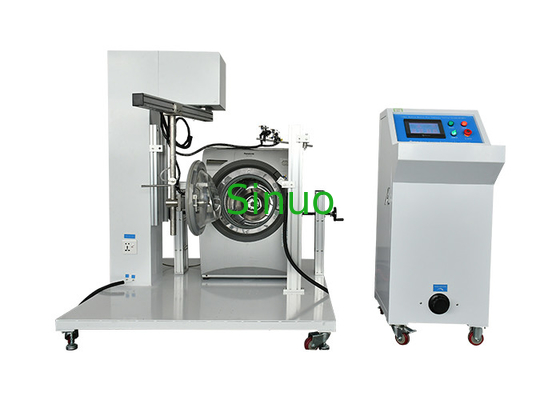

IEC 60335-2-7 อุปกรณ์ทดสอบความทนทานของประตูเครื่องซักผ้าเกลือกกลิ้ง
| Applied Standards: | IEC 60335-2-7 | Test Stations: | หนึ่งสถานี |
| Control Method: | PLC ระบบควบคุมแบบบูรณาการอัจฉริยะ | Drive Mode: | เซอร์โวมอเตอร์ไดรฟ์ |
| Door Angle: | 0-130° สามารถตั้งค่าล่วงหน้าได้ | Test Times: | 0-999999times สามารถตั้งค่าล่วงหน้าได้ |
| Load Voltage: | 0-250V ปรับได้ | Power Supply: | AC220V±10% |
| Free Warranty: | 1 ปี | ||
| High Light: | อุปกรณ์ทดสอบความทนทานของประตูเครื่องซักผ้า IEC 60335-2-7 อุปกรณ์ทดสอบความทนทานของประตู,IEC 60335-2-7 Door Endurance Testing Equipment |
||
IEC 60335-2-7 อุปกรณ์ทดสอบความทนทานของประตูเครื่องซักผ้าเกลือกกลิ้ง
มาตรฐานสำหรับอุปกรณ์ทดสอบความทนทานของประตูเครื่องซักผ้าเกลือกกลิ้ง:
มาตรฐาน: IEC60335-2-7:2016 “เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน-ความปลอดภัย-ส่วนที่2-7:ข้อกำหนดเฉพาะสำหรับเครื่องซักผ้า” ข้อ 18.101 และ 22.104
ข้อกำหนดหลักสำหรับอุปกรณ์ทดสอบความทนทานของประตูเครื่องซักผ้าเกลือกกลิ้ง:
| พาวเวอร์ซัพพลาย | AC220V±10% / 50 Hz กำลังไฟ 3KW |
| สถานีทดสอบ | สถานีเดียวสำหรับทดสอบเครื่องซักผ้าฝาบนแบบมีประตูรองรับทั้งประตูซ้ายและขวา |
| วิธีการควบคุม | การควบคุมแบบบูรณาการอัจฉริยะ PLC, การทำงานของอินเทอร์เฟซแบบสัมผัสขนาด 7 นิ้ว |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ไดรฟ์ |
| วิธีการหนีบชิ้นงาน | ถ้วยดูดสูญญากาศ นิวเมติก |
| ความเร็วในการเปิดหรือปิดประตู | 0-360°/s(1.5m/s) สามารถตั้งค่าล่วงหน้าได้ |
| มุมเปิดหรือปิดประตู | 0-130° สามารถตั้งค่าล่วงหน้าได้ |
| เวลาทดสอบ | 0-999999times สามารถตั้งค่าล่วงหน้าได้ |
| แรงเปิดหรือปิดประตู | 0-200N สามารถตั้งค่าล่วงหน้าได้ (ค่าแรงเปิดเป็นเพียงการทดสอบแรงดึงเมื่ออุปกรณ์เชื่อมต่อถูกกระตุ้นเพื่อล็อคประตู) |
| โหลดแรงดัน | 0-250V ปรับได้ |
| กลไกการดำเนินการเสริม | เครื่องซักผ้าเริ่มกดกระบอก (ปรับแต่งได้) |
| เนื้อหาทดสอบ |
การทดสอบความทนทานของอุปกรณ์เชื่อมต่อประตูเครื่องซักผ้าแบบเกลือกกลิ้ง (IEC 60335-2-7 ข้อ 18.101) ดึงการทดสอบเมื่อเปิดใช้งานอุปกรณ์เชื่อมต่อเพื่อล็อคประตูเครื่องซักผ้าแบบเกลือกกลิ้ง (IEC 60335-2-7 ข้อ 22.104) |
| การป้องกันความปลอดภัย | |
| พลัง | การป้องกันการรั่วไหล การโอเวอร์โหลด และการป้องกันการลัดวงจร |
| เครื่องยนต์ | โอเวอร์โหลด ป้องกันการลัดวงจร |
วัตถุประสงค์หลักการและโครงสร้างของอุปกรณ์สำหรับอุปกรณ์ทดสอบความทนทานของประตูเครื่องซักผ้าเกลือกกลิ้ง:
มันถูกใช้เพื่อทดสอบความทนทานของอุปกรณ์ที่เชื่อมต่อกันของประตูเครื่องซักผ้าแบบเกลือกกลิ้ง และการทดสอบแรงเมื่ออินเตอร์ล็อคถูกกระตุ้น เพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์ที่เชื่อมต่อยังใช้เพื่อช่วยในการทดสอบอื่นๆ สำหรับการเปิดและปิดประตูเครื่องซักผ้าแบบเกลือกกลิ้งซ้ำๆ
อุปกรณ์นี้รวมตู้ควบคุมไฟฟ้า (รวมถึงอุปกรณ์ควบคุมแรงดันไฟฟ้าโหลด) โครงและตัวปรับแต่งมีสถานีทดสอบหนึ่งแห่งสำหรับทดสอบเครื่องซักผ้าแบบเกลือกกลิ้งพร้อมประตู
ข้อควรระวังสำหรับอุปกรณ์ทดสอบความทนทานของประตูเครื่องซักผ้าเกลือกกลิ้ง:
ต้องยืนยันมุมการทำงานก่อนที่จะดูดถ้วยดูดของหุ่นยนต์และฝาครอบตัวอย่างจะถูกดูดเข้าด้วยกัน มิฉะนั้น ตัวอย่างจะเสียหาย
ก่อนเริ่มแรงดันไฟฟ้า จะต้องปรับปุ่มปรับแรงดันไฟฟ้าไปที่ตำแหน่งต่ำสุด
หล่อลื่นหุ่นยนต์อย่างสม่ำเสมอ
