| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L/C, , T/T, Western Union, MoneyGram |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

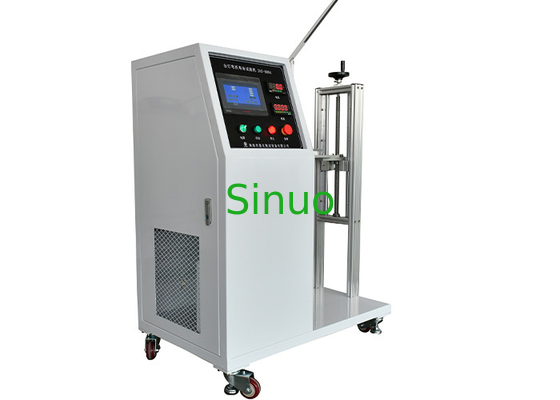

IEC 60598-1 ผู้ทรงคุณวุฒิปรับอุปกรณ์ 360 °เครื่องมือทดสอบการควบคุม PLC เคลื่อนที่
ข้อมูลผลิตภัณฑ์:
อุปกรณ์ทดสอบได้รับการออกแบบและผลิตตามข้อ 4.14.3 ของ IEC 60598-1 ซึ่งส่วนใหญ่ใช้สำหรับการบิดของอุปกรณ์ปรับหลอดไฟ และการทดสอบการดัดงอของโคมไฟตั้งโต๊ะ โคมไฟตั้งพื้น และโคมไฟสำหรับใช้งานระดับมืออาชีพ (เช่น โคมไฟพล็อตเตอร์)
ในการตรวจสอบอุปกรณ์การปรับหรือวิธีการปรับ เช่น ข้อต่อ อุปกรณ์รอก ตัวยึดปรับหรือท่อแบบยืดหดได้ จะต้องสร้างให้สายไฟหรือสายเคเบิลไม่ถูกกด หนีบ เสียหาย หรือบิดตามแกนตามยาวเกิน 360° ระหว่างการใช้งาน .
หลักการทดสอบ:
ใช้มอเตอร์เพื่อขับเคลื่อนแท่นหมุน จากนั้นจำลองการทำงานปกติของอุปกรณ์ปรับหลอดไฟแล้วรีเซ็ต
อุปกรณ์ปรับแต่งที่ติดตั้งสายเคเบิลหรือสายไฟที่เหมาะสมจะต้องดำเนินการตาม IEC 60598-1: 2014 ตารางที่ 4.5วัฏจักรการทำงานคือการเคลื่อนที่จากสุดขั้วหนึ่งไปยังอีกช่วงหนึ่ง และกลับสู่ตำแหน่งเริ่มต้นอัตราการเคลื่อนไหวจะต้องไม่ทำให้เครื่องได้ยินอย่างพอประมาณและต้องไม่เกิน 600 รอบต่อชั่วโมง
คุณสมบัติของสินค้า:
อุปกรณ์ปรับและวิธีการปรับ เช่น ข้อต่อ อุปกรณ์รอก ตัวยึดปรับหรือท่อแบบยืดหดได้ จะต้องสร้างให้ไม่กด หนีบ ชำรุด หรือบิดตามแนวแกนตามยาวเกิน 360° ระหว่างการใช้งานหมายเหตุ หากโคมมีข้อต่อมากกว่าหนึ่งข้อ ขีดจำกัด 360° จะใช้กับแต่ละข้อต่อหากไม่ชิดกันเกินไปแต่ละคดีต้องตัดสินด้วยตัวของมันเอง
ความสอดคล้องถูกตรวจสอบโดยการทดสอบต่อไปนี้:
วัฏจักรการทำงานคือการเคลื่อนที่จากสุดขั้วหนึ่งไปยังอีกช่วงหนึ่ง และกลับสู่ตำแหน่งเริ่มต้นอัตราการเคลื่อนที่จะต้องไม่ทำให้อุปกรณ์ร้อนขึ้นอย่างเห็นได้ชัดและต้องไม่เกิน 600 รอบต่อชั่วโมง
การปฏิบัติตามถูกตรวจสอบโดยการตรวจสอบ:
หลังจากการทดสอบแล้ว จะต้องไม่เกินร้อยละ 50 ของเส้นในตัวนำหักหรือไม่มีความเสียหายร้ายแรงต่อฉนวน (ถ้ามี) ของสายอ่อนสายไฟหรือสายเคเบิลต้องเป็นไปตามและต้องเป็นไปตามความต้านทานของฉนวนและการทดสอบไฟฟ้าแรงสูงที่ระบุไว้ในข้อ 10
ข้อต่อแบบบอลล์และอื่นๆ ที่คล้ายกัน ซึ่งสามารถปรับวิธีการจับยึดได้ ให้ทดสอบโดยยึดข้อต่อเพียงเล็กน้อยเท่านั้นเพื่อหลีกเลี่ยงไม่ให้เกิดการเสียดสีมากเกินไปหากจำเป็น พื้นที่จับยึดจะถูกปรับใหม่ในระหว่างการทดสอบสำหรับการปรับอุปกรณ์ที่ประกอบด้วยท่ออ่อนตัว ช่วงการปรับค่าสำหรับการทดสอบนี้โดยปกติคือ 135° ในทั้งสองทิศทางจากแนวตั้งอย่างไรก็ตาม หากการปรับนี้ไม่สามารถทำได้โดยไม่ต้องใช้แรงที่ไม่สมเหตุผล ท่อแบบยืดหยุ่นจะงอเฉพาะกับตำแหน่งที่จะคงอยู่ด้วยตัวเองเท่านั้น
พารามิเตอร์ทางเทคนิคหลัก:
| สถานีทดสอบ | สถานีเดียว |
| วิธีการควบคุมไฟฟ้า |
การควบคุมแบบบูรณาการอัจฉริยะของ PLC, การทำงานของส่วนต่อประสานระบบสัมผัสระหว่างมนุษย์และเครื่องจักรขนาด 7 นิ้ว |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ไดรฟ์ |
| รัศมีสูงสุด | R500mm |
| จังหวะการเคลื่อนไหวของแรงดึง | 0-500mm |
| มุมการกระทำของการหมุน | 0-360° |
| รอบการทดสอบ | สามารถกำหนดจำนวนรอบได้ตั้งแต่ 1-999999 |
| ช่วงทดสอบ | ฟิกซ์เจอร์นี้สามารถตอบสนองตัวอย่างได้หลากหลายตามความต้องการในการทดสอบมาตรฐาน |
| เครื่องยนต์ | สเต็ปเปอร์มอเตอร์. |
| คอนโทรลเลอร์ | PLC |
| แสดง | หน้าจอสัมผัสขนาด 7” |
| ภาษา | อินเทอร์เฟซภาษาอังกฤษ |
| ขนาด | 680*680*1500มม. |
| แหล่งจ่ายไฟ | AC110v,60Hz |
