รายละเอียดสินค้า:
การชำระเงิน:
|
| การตั้งค่าเวลาปิด: | 1~999.9s | การตั้งค่าเวลาเปิด: | 1~999.9s |
|---|---|---|---|
| ความถี่ในการทดสอบ: | 1-4 ครั้ง/นาที | กระแสไฟขาออก: | AC5~130A |
| แรงดันขาออก: | AC220~420V | ตัวประกอบกำลัง: | 0.85~0.90 |
| ช่วงตัวอย่างทดสอบ: | 3~125A | ความเร็วในการเปิด/ปิด: | 0.1 ม./วินาที±0.025 ม./วินาที |
| แสงสูง: | IEC60898-1 เครื่องทดสอบอายุการใช้งานไฟฟ้า,เครื่องตัดวงจรไฟฟ้า |
||

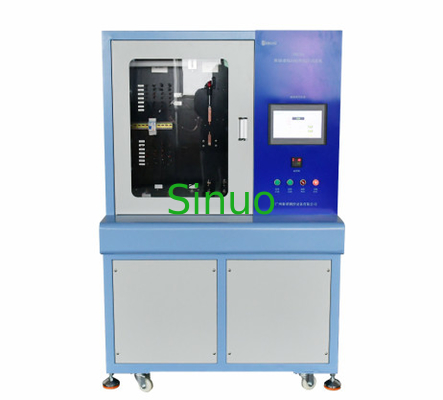

IEC60898-1 Circuit Breaker เครื่องทดสอบเครื่องกลและไฟฟ้า
ข้อมูลผลิตภัณฑ์:
เป็นไปตามมาตรฐาน:GB10963.1-2020
IEC60898-1:2015
แอปพลิเคชัน
ใช้สำหรับทดสอบอายุการใช้งานทางกลและทางไฟฟ้าของเซอร์กิตเบรกเกอร์เคสแม่พิมพ์ขนาดเล็กเพื่อประเมินว่าเซอร์กิตเบรกเกอร์จะมีการสึกหรอมากเกินไปหลังจากรอบการทำงาน 4,000 รอบหรือไม่ ตำแหน่งของหน้าสัมผัสที่เคลื่อนที่ไม่สอดคล้องกับตำแหน่งที่สอดคล้องกันของอุปกรณ์บ่งชี้ และ เคสเสียหายพอที่จะทดสอบการเข้าถึงชิ้นส่วนที่มีไฟฟ้า การเชื่อมต่อทางไฟฟ้าและทางกลที่หลวม การรั่วของสารปิดผนึก ฯลฯ เพื่อกำหนดการปฏิบัติตามมาตรฐาน
พารามิเตอร์ทางเทคนิค:
| แอปพลิเคชัน | ใช้สำหรับทดสอบอายุการใช้งานทางกลและทางไฟฟ้าของเซอร์กิตเบรกเกอร์เคสแม่พิมพ์ขนาดเล็กเพื่อประเมินว่าเซอร์กิตเบรกเกอร์จะมีการสึกหรอมากเกินไปหลังจากรอบการทำงาน 4,000 รอบหรือไม่ ตำแหน่งของหน้าสัมผัสที่เคลื่อนที่ไม่สอดคล้องกับตำแหน่งที่สอดคล้องกันของอุปกรณ์บ่งชี้ และ เคสเสียหายพอที่จะทดสอบการเข้าถึงชิ้นส่วนที่มีไฟฟ้า การเชื่อมต่อทางไฟฟ้าและทางกลที่หลวม การรั่วของสารปิดผนึก ฯลฯ เพื่อกำหนดการปฏิบัติตามมาตรฐาน | |
| หลักการทดสอบ | เครื่องทดสอบนี้ใช้ระบบควบคุมอิสระของหน้าจอสัมผัส PLC เพื่อให้การควบคุมผลิตภัณฑ์ทดสอบโดยอัตโนมัติกลไกการทำงานทำงานร่วมกับการเปิด-ปิดโหลดเพื่อให้ทราบถึงการทดสอบความทนทานของผลิตภัณฑ์ทดสอบสามารถทำสรุปสถิติจำนวนการทดสอบได้ครบถ้วน และสามารถตั้งเวลาปิดและเวลาเปิดได้ | |
| โครงสร้างและลักษณะของอุปกรณ์ |
1. กล่องอุปกรณ์ใช้โครงเหล็กคุณภาพสูงโดยรวม ฉีดพ่นแผ่นปิดผนึก และพื้นผิวเป็นสเปรย์ป้องกันไฟฟ้าสถิตย์ ป้องกันสนิม และป้องกันการกัดกร่อน 2. แผงด้านขวาและปุ่มการทำงานของอุปกรณ์ใช้งานง่ายและสวยงาม 3. อุปกรณ์นี้มีกล่องป้องกันและมีการทดสอบในกล่องเพื่อความปลอดภัย 4. อุปกรณ์สามารถเชื่อมต่อกับโหลดภายนอกเพื่อให้ทราบถึงการทดสอบอายุการใช้งานของผลิตภัณฑ์ซึ่งเป็นกระแสอิสระ 3 สถานี |
|
| ใช้สิ่งแวดล้อม |
ตู้รับน้ำหนัก: AC380V±10% 50Hz, 15kVA, เครื่องทดสอบอายุการใช้งาน: AC380V±10% 50Hz, 3kVA อุณหภูมิในการทำงาน 0-40 ℃ ความชื้น 30% -90%; |
|
| ประสิทธิภาพ | ||
| แบบอย่าง | SN2503 | |
| วิธีการควบคุมไฟฟ้า |
การควบคุมแบบบูรณาการอัจฉริยะของ PLC, การทำงานของส่วนต่อประสานระบบสัมผัสระหว่างคนกับเครื่องจักร
|
|
| กล่องทดสอบ | กล่องทดสอบถูกรวมเข้ากับเครื่องทดสอบ โดยมีการหน่วงเวลาสามสถานีในตัว และจัดเรียงบนแผงด้านหลังโดยใช้เสายึด ซึ่งสามารถตอบสนองการทดสอบเซอร์กิตเบรกเกอร์ 1-4P ได้ | |
| โหมดทดสอบ |
โหมด 1: เบรกเกอร์วงจรที่มีกระแสไฟไม่เกิน 32A: ความถี่ในการทำงาน 240 รอบการทำงานต่อชั่วโมง (4 ครั้ง/นาที)เบรกเกอร์จะต้องเปิดค้างไว้อย่างน้อย 13 วินาทีในแต่ละรอบการทำงาน โหมด 2: เบรกเกอร์ที่มีกระแสไฟมากกว่า 32A: ความถี่ในการทำงานต้องเป็น 120 รอบการทำงานต่อชั่วโมง (2 ครั้ง/นาที)เบรกเกอร์จะต้องเปิดค้างไว้อย่างน้อย 28 วินาทีในแต่ละรอบการทำงาน โหมดที่สาม กำหนดเอง โหมด 1 และโหมด 2 สามารถเรียกโปรแกรมได้โดยตรง และโหมด 3 สำหรับลูกค้าตั้งค่าพารามิเตอร์ด้วยตัวเอง |
|
| ตัวอย่างทดสอบ | เซอร์กิตเบรกเกอร์ขนาดเล็ก 1 หรือ 2 หรือ 3 หรือ 4 ขั้ว 3-125A | |
| พารามิเตอร์เครื่องทดสอบชีวิต | ||
| สถานีทดสอบ | 3station | |
| วิธีการเปิดและปิด | ไฟฟ้า | |
| ฟังก์ชั่นการตรวจจับผู้ติดต่อ | สามารถตรวจจับได้ว่าหน้าสัมผัสเชื่อมต่ออยู่เมื่อปิดหรือไม่ ว่าหน้าสัมผัสถูกตัดเมื่อเปิดหรือไม่ และสามารถเตือนและหยุดเมื่อมีข้อบกพร่อง | |
| การตั้งค่าเวลาปิด | 1 ~ 999.9 วินาที, หน้าจอสัมผัสที่ตั้งไว้ล่วงหน้า | |
| การตั้งค่าเวลาเปิด | 1 ~ 999.9 วินาที, หน้าจอสัมผัสที่ตั้งไว้ล่วงหน้า | |
| การตั้งค่าเวลาเปิดและปิด | 1-999999 หน้าจอสัมผัสที่ตั้งไว้ล่วงหน้า | |
| ความเร็วในการเปิด/ปิด | 0.1 ม./วินาที±0.025 ม./วินาที | |
| ความถี่ในการทดสอบ | 1-4 ครั้ง/นาที | |
| การติดตั้งตัวอย่าง |
MCB ติดตั้งบนไม้อัดสีดำเข้มทาหนา 20 มม.
|
|
| อุปกรณ์หนีบ |
ช่วงความสูงสามารถปรับขึ้นและลงเพื่อให้ตรงกับจังหวะต่างๆ ของสวิตช์ตัวอย่าง
|
|
| ฟังก์ชั่นป้องกัน | แรงดันไฟเกิน กระแสไฟเกิน ไฟฟ้าลัดวงจร | |
| ผู้พิพากษา | เสียงและสัญญาณเตือนอุปกรณ์เตือน (เตือนผู้ปฏิบัติงานในเวลาระหว่างการทดสอบหรือเมื่อผลิตภัณฑ์ทดสอบที่ไม่เหมาะสมปรากฏขึ้น) | |
| ขนาดเครื่องชีวิต | ยาว1200*กว้าง780*สูง1600mm, ประมาณ180kg | |
| พารามิเตอร์ทางเทคนิคหลักของตู้บรรทุก | ||
 |
||
| ช่วงตัวอย่างทดสอบ | 3~125A | |
| กระแสไฟขาออก | AC5~130A, ความแม่นยำ ±0.5%, จอแสดงผลดิจิตอล | |
| แรงดันขาออก | AC220~420V, ความแม่นยำ ±0.5%, จอแสดงผลดิจิตอล | |
| ตัวประกอบกำลัง | 0.85~0.90, ความแม่นยำ ±0.5%, จอแสดงผลดิจิตอล | |
| กำลังขับ | 0 ~ 60KW ความแม่นยำ ±0.5% จอแสดงผลดิจิตอล | |
| จำนวนช่องสัญญาณเอาท์พุตปัจจุบัน | 1 เอาต์พุต, หน้าสัมผัสเซอร์กิตเบรกเกอร์ multi-P เชื่อมต่อแบบอนุกรมเพื่อทดสอบสวิตช์หลายตัว(การแบ่งเวลาของตัวอย่าง 3 ทาง) | |
| รูปคลื่นเอาท์พุทปัจจุบัน | คลื่นไซน์ (อุปกรณ์แก้ไขความผิดเพี้ยนของรูปคลื่นในปัจจุบันไม่เกิน 5% ข้อผิดพลาดของระบบไม่เกิน 3%) | |
| วิธีการควบคุมปัจจุบัน | การปรับลูกบิดด้วยมือ | |
| ขนาดโดยรวม | ยาว1200*กว้าง780*สูง1800mm, ประมาณ400kg | |
